3.2 Гидросистема

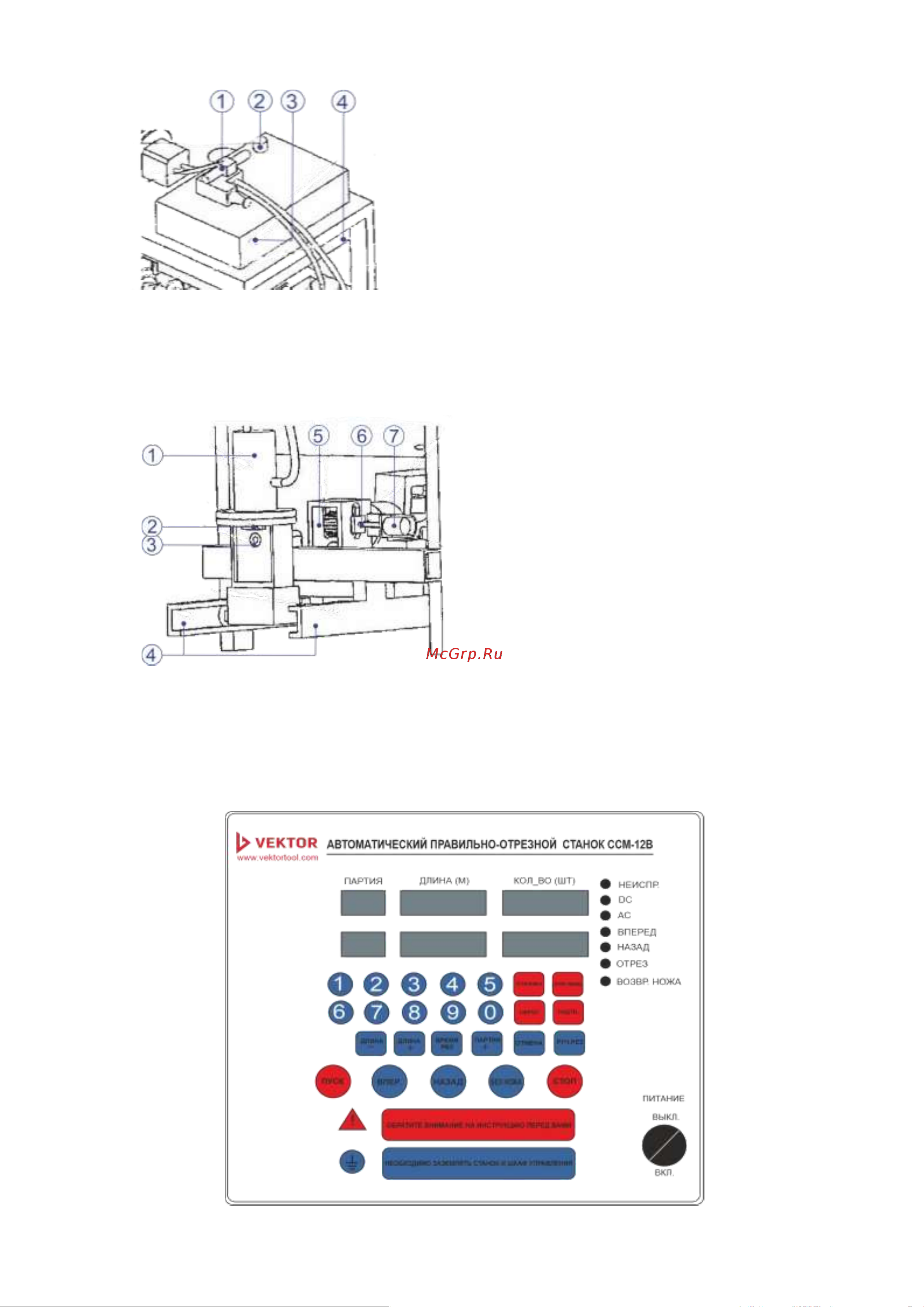

Рис. 2 Устройство Vektor ССМ-12В

1. Клапаны-распределители

2. Маслоналивная горловина

3. Штуцер отвода для системы охлаждения

4. Штуцер подвода для системы охлаждения

Гидропривод ножа работает от давления гидравлического масла, создаваемого масляным насосом. В

гидросистеме используется гидравлическое масло 46 класса вязкости по ISO. Объём масляного бака 25

литров. Масло следует заливать на 5-10 см ниже верхней крышки масляного бака.

3.2 Система резки

Рис. 3 Устройство системы vektor ССМ-12В

1. Гидропривод ножа

2. Подвижный нож

3. Стационарный нож

4. Направляющие

5. Ролик счётчика длины

6. Эластичная трубка привода счётчика

7. Счётчика длины

Резка арматуры осуществляется за счет возвратно-поступательного движения подвижного ножа,

приводимого в действие гидроприводом. Гидропривод срабатывает, когда счетчик длины отсчитывает

заданное значение. В процессе резки рама с гидроприводом перемещается по направляющим вместе с

арматурой, по завершению реза рама возвращается обратно под действием возвратной пружины.

3.3 Панель управления станком
