Приложение 4 Процесс гибки
В комплектацию станка входят гибочные
приспособления различного диаметра –
пальцы, обкатные ролики и упор (зависит от
модели станка). Ролики надеваются пальцы
для регулировки радиуса загиба.
Для осуществления гибки необходимо
вставить гибочные пальцы в отверстие на
планшайбе. Устанавливаем центральный
периферийный палец вместе с обкатным
роликом на рабочий поворотный диск.
Осуществляем пробный запуск в
автоматическом режиме, проверяем
правильность выбранного угла.

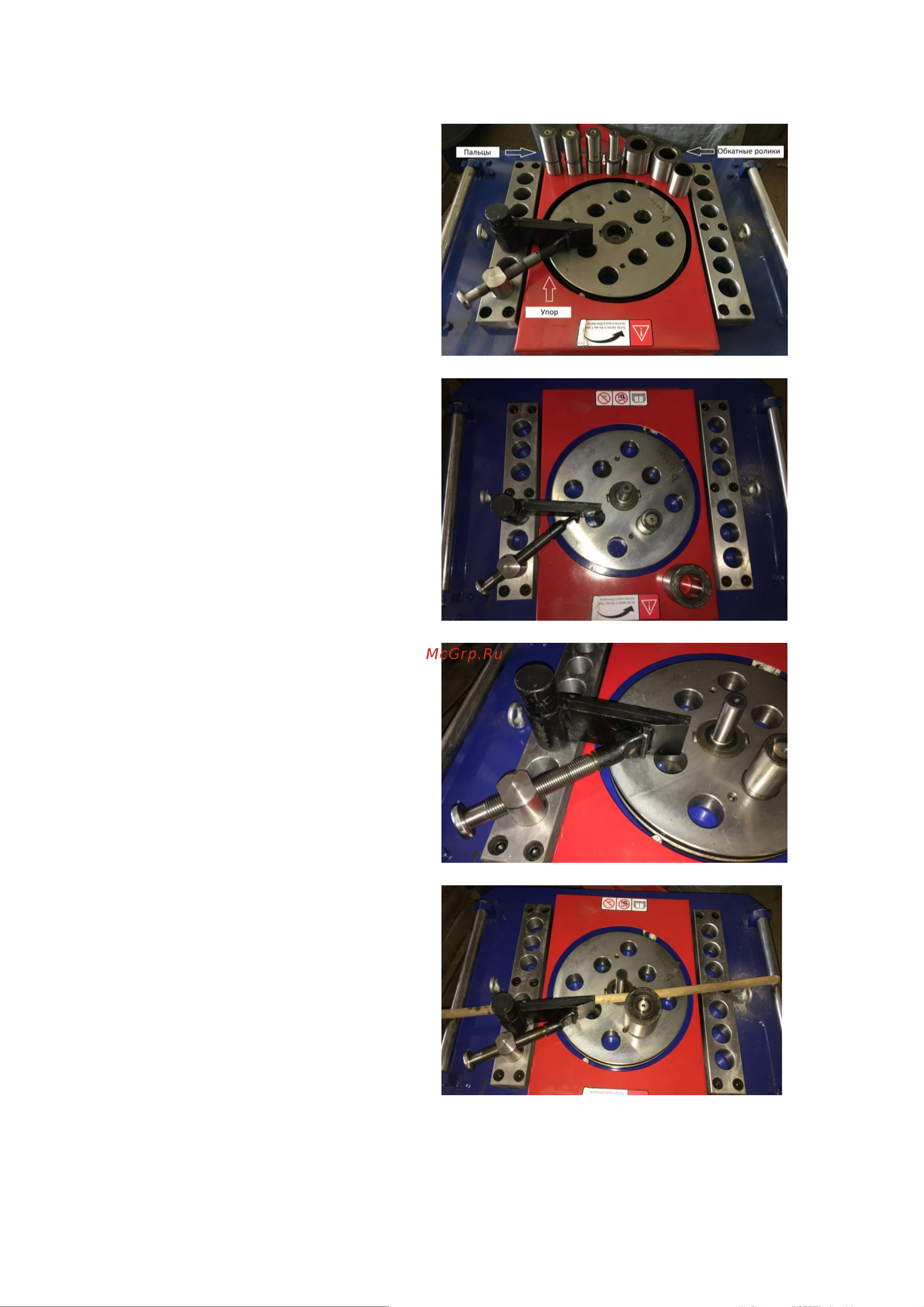

Устанавливаем упор как изображено на
фотографии. Вылет уголка регулируется
ручкой вращения. Проводим прут арматуры
вдоль упора и фиксируем его согласно
диаметру стержня.
Запускаем станок и осуществляем гибку.
После окончания работы отключаем питание на станке.
Убираем все гибочные приспособления с рабочего стола.
Очищаем рабочую поверхность от окалин и все посадочные отверстия под гибочные
приспособления смазываем маслом.
