3. Описание конструкции
Гибка арматуры происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во
вращение при помощи электромотора и редуктора. Гибка проводится как ручном, так и в автоматическом
режимах. Требуемый радиус, форма и углы изгиба арматуры достигаются путём выбора определённых
втулок и углов поворота диска. Станок оснащён электрической педалью.
3.1. Общий вид и панель управления
Управления различных моделей может отличаться. Назначение кнопок во всех моделях одинаковое.

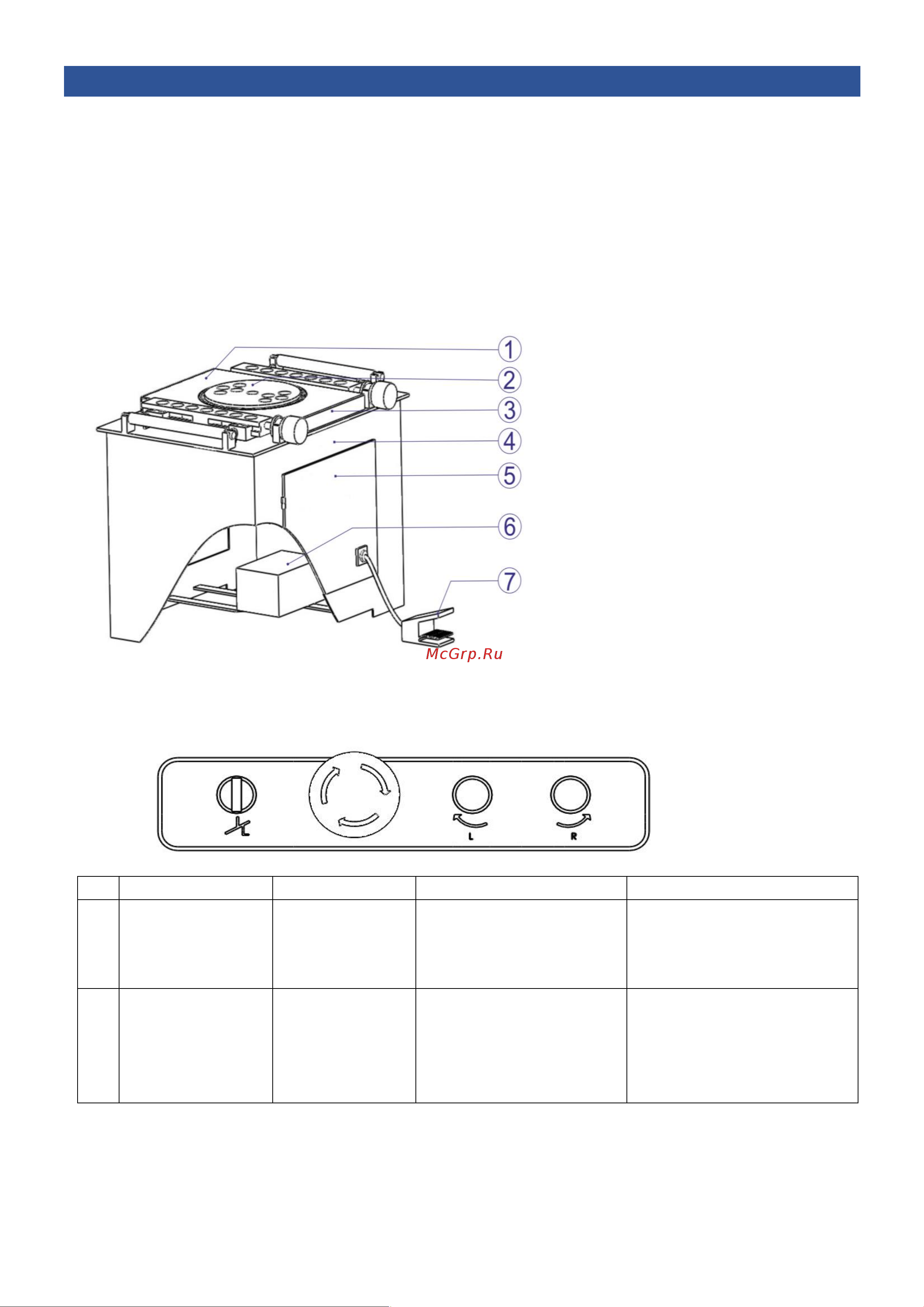

Рис. 1 Общий вид GW40, GW50 с возвратным механизмом
1. Защитная крышка
2. Рабочий диск
3. Окно для контроля
уровня масла
4. Корпус
5. Передняя дверца
6. Ящик с инструментами
7. Электрическая педаль
Рис. 2 Панель управления
№
К1
К2
К3 (L)
К4(R)
Название
Переключатель
режима работы
Кнопка
Аварийной
остановки
Кнопка вращения
рабочего диска по
часовой стрелке.
Кнопка вращения
рабочего диска против
часовой стрелки.
Назначение
Переключение
режима:
ручной режим-
автоматический
При нажатии
происходит
отключение
станка
В ручном режиме
вращает диск по
часовой стрелке, в
автоматическом
запускает режим.
В ручном режиме вращает
диск по часовой стрелке в
автоматическом
возвращает диск в
начальное положение
