Предусмотрена возможность проверки работоспособности (функционирования)

электронного блока. При проверке функционирования для подключения к разъему ТЕСТ

необходимо пользоваться специальной вилкой БЕИВ.434525.003 (поставляется комплектно с

выключателем при указании в заказе). Методика проверки уставок и функционирования

изложена в разделе 6 руководства по эксплуатации БЕИВ.640105.028РЭ1.

Проверка функционирования блока МРТ-МП может проводиться с помощью сервисного

блока БПФР. Сервисный блок БПФР может поставляться совместно с выключателем, если это

оговорено в заказе, или отдельно. Порядок работы с блоком БПФР изложен в его руководстве

по эксплуатации.

ВНИМАНИЕ! ПРИМЕНЕНИЕ РАНЕЕ ВЫПУСКАВШИХСЯ СЕРВИСНЫХ БЛОКОВ БПФР1-4,

БПФР5 ДЛЯ ПРОВЕРКИ ВЫКЛЮЧАТЕЛЕЙ С БЛОКАМИ МРТ-МП НЕДОПУСТИМО!

Времятоковые характеристики выключателей приведены в приложении Б.

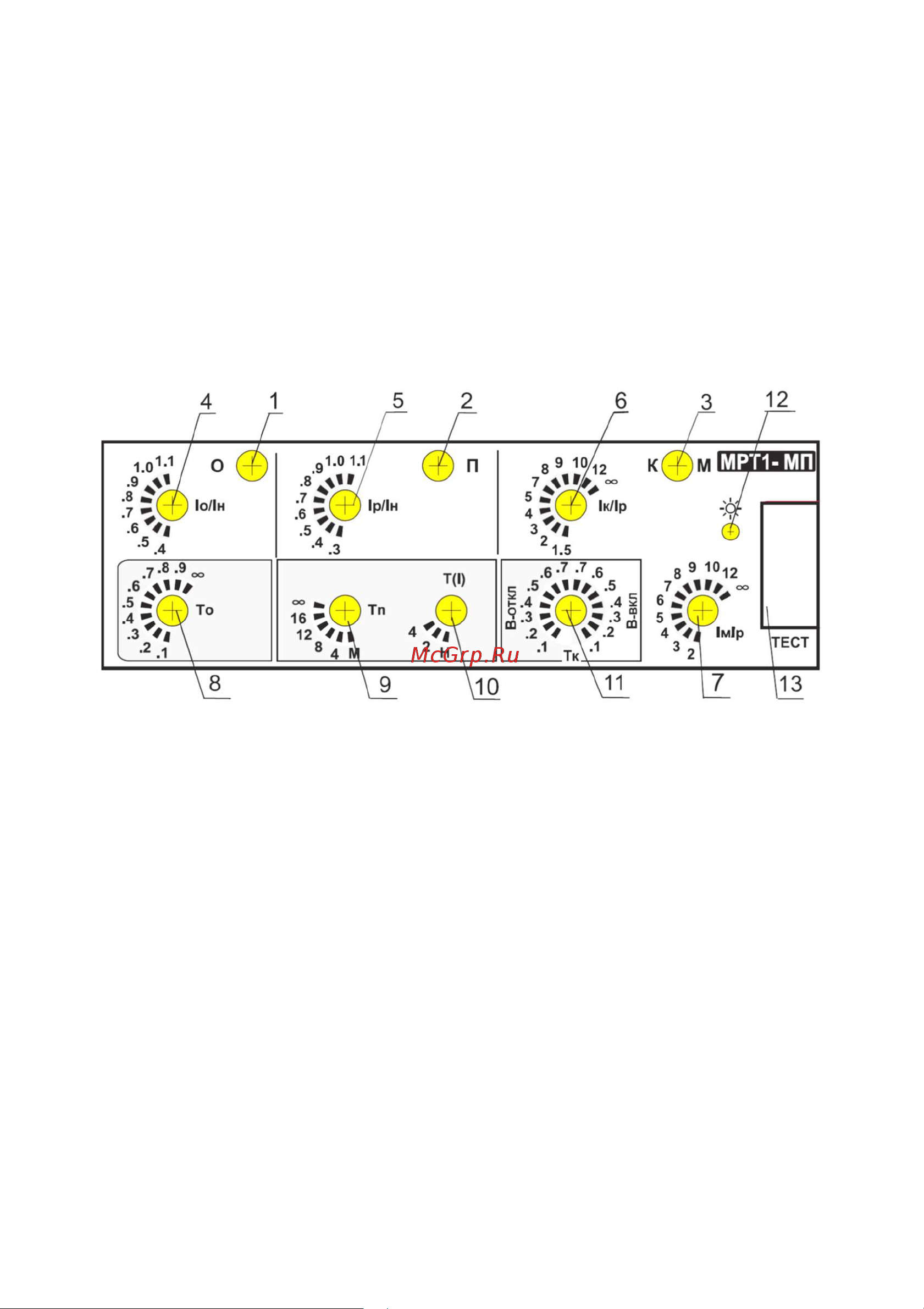

1 - индикатор срабатывания защиты от однофазного короткого замыкания;

2 - индикатор срабатывания защиты от перегрузки;

3 - индикатор срабатывания защиты от междуфазного короткого замыкания;

4 - переключатель уставок тока срабатывания защиты от однофазного короткого

замыкания;

5 - переключатель номинального тока расцепителя;

6 - переключатель уставок тока срабатывания защиты от короткого замыкания с выдержкой

времени;

7 - переключатель уставок тока срабатывания защиты от короткого замыкания без

выдержки времени;

8 - переключатель уставок выдержки времени защиты от однофазного короткого

замыкания;

9 - переключатель уставок выдержки времени защиты от перегрузки (при токе 6 Ip);

10 - переключатель характеристики защиты от перегрузки (4 - обратная 4 степени, 2 –

обратноквадратичная, Н – независимая от тока);

11 - переключатель уставок выдержки времени защиты от короткого замыкания и защиты от

тока включения (левый сектор – защита от тока включения отключена, правый сектор –

защита от тока включения включена);

12 - кнопка индикации причины отключения (О, П, К М);

13 - разъем ТЕСТ.

МРТ2-МП отличается от МРТ1-МП отсутствием защиты от однофазного короткого замыкания
