Рисунок 4- Общий вид лицевой панели блока МРТ1-МП

1 - индикатор теста переключателей;

2 - индикатор срабатывания защиты от перегрузки;

3 - индикатор срабатывания защиты от короткого замыкания;

4 - переключатель номинального тока расцепителя;

5 - переключатель уставок тока срабатывания защиты от короткого замыкания;

6 - переключатель уставок выдержки времени защиты от перегрузки (при токе 6 Ip);

7 - переключатель характеристики защиты от перегрузки (4 - обратная

4 степени, 2 – обратноквадратичная, Н – независимая от тока);

8 - переключатель уставок выдержки времени защиты от короткого замыкания и защиты от

тока включения (левый сектор – защита от тока включения отключена, правый сектор –

защита от тока включения включена);

9 - кнопка индикации причины отключения (П, К);

10 - разъем ТЕСТ

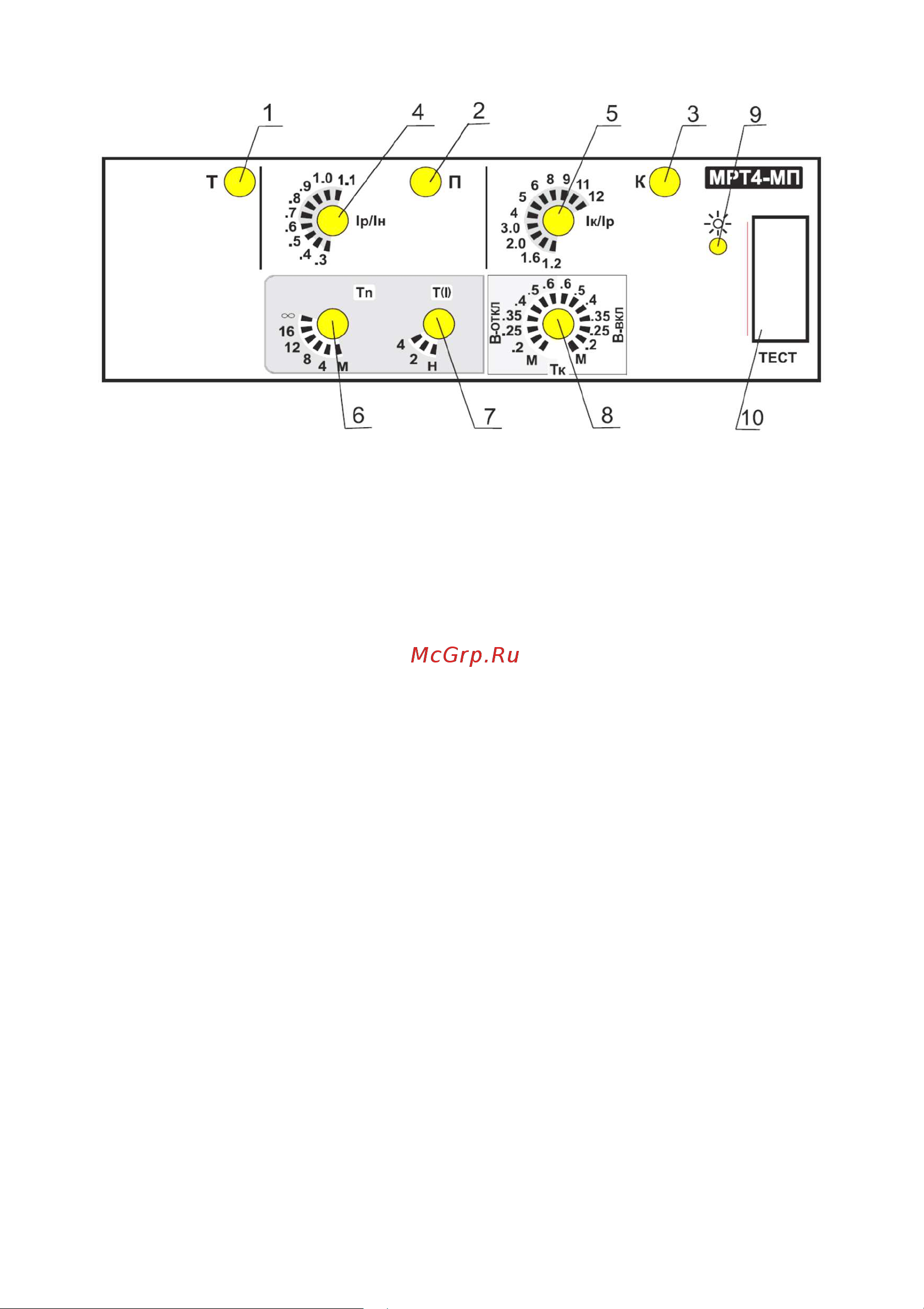

Рисунок 5 - Общий вид лицевой панели блока МРТ4-МП
