Foodatlas FR-900 (горизонтальный) [12/34] Схема электрическая
![Foodatlas FR-900 (горизонтальный) [12/34] Схема электрическая](/views2/1793012/page12/bgc.png)
12

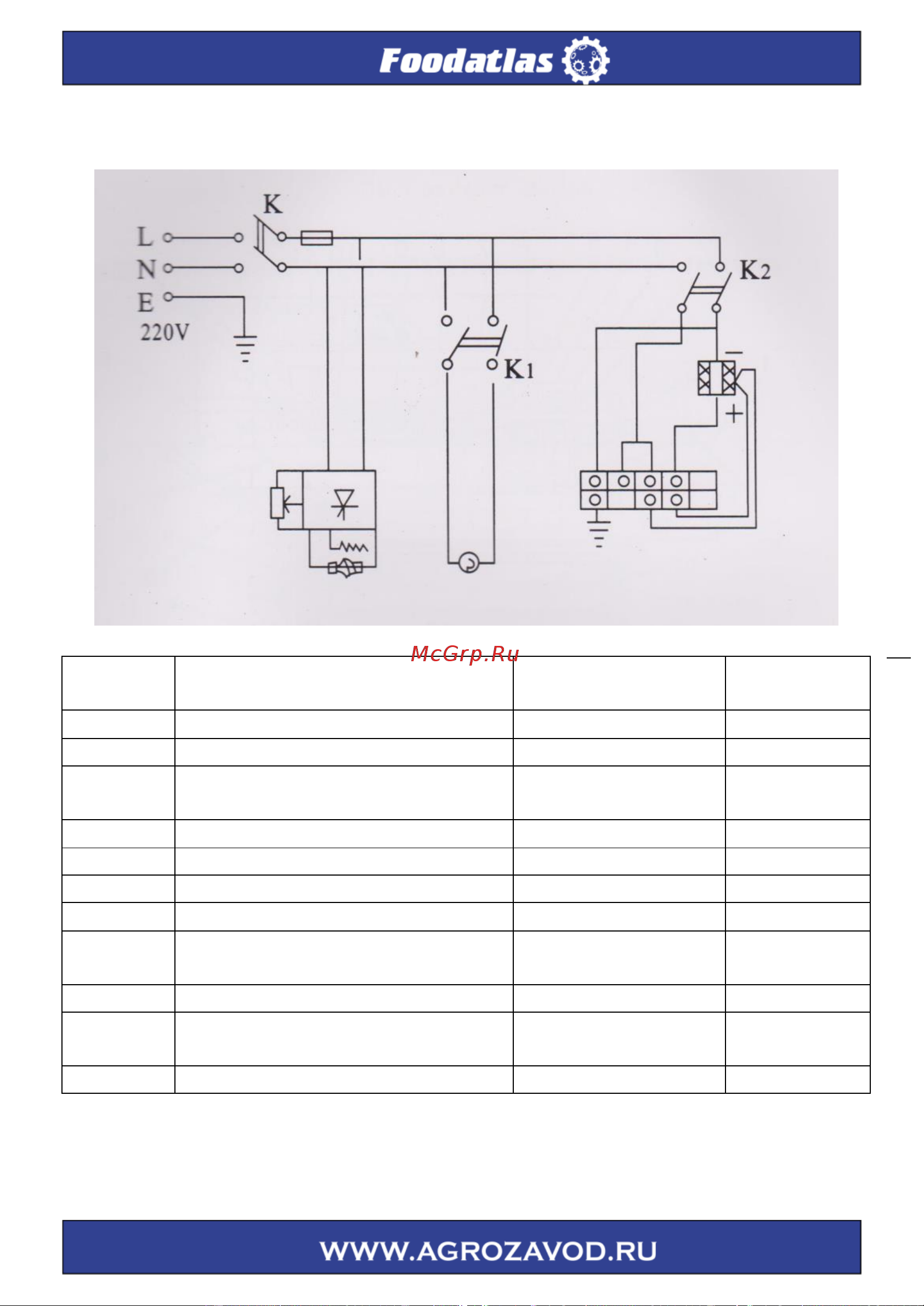

Схема электрическая
Символ
Наименование
Модель или
классификация
Количество
K
Источник питания
mK321 B/N
1
BX
Защитная трубка
5 X 20/3A
1
W
Резистор переменного
сопротивления
WH118/100K
1
SW
Плата регулятора скорости
HL-W
1
D1
Мотор
Z 50/20-200
1
D2
Вентилятор
75FZJ2
1
K1
Выключатель вентилятора
MK321 B/N
1
K2
Электротермический
выключатель
MK321 B/N
1
R
Электротермическая трубка
220В 220Вт
2
TDA
Метр контроля температуры
TDA8001или
TE2001
1
E
Пара нагревательных элементов
EA-2
1
