Vector VRG-72 [12/20] Сборочные чертежи
![Vector VRG-72 [12/20] Сборочные чертежи](/views2/1793408/page12/bgc.png)
12

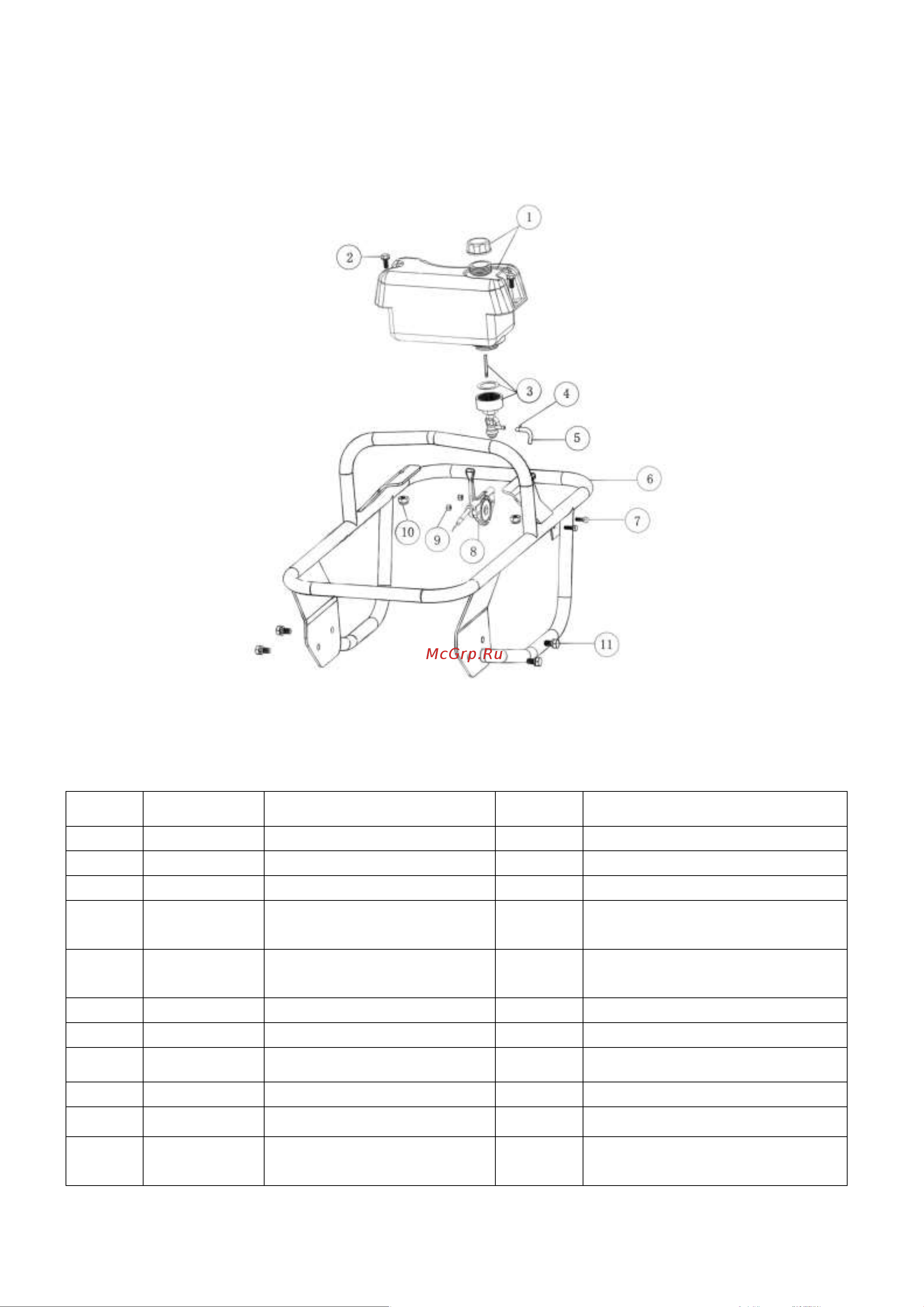

Сборочные чертежи
Ручка управления, топливный бак и другие запасные части
Таблица 2
Номер
Артикул
Название
Кол-во
Примечание
1
72120-T0110
Часть топливного бака
1
2
A2010-8025J
Болт
2
3
72130-T0110
Кран топливный в сборе
1
4
72102-T0110
Хомут
2
в комплекте с дизельным
двигателем
5
72101-T0110
Трубка топливная
1
в комплекте с дизельным
двигателем
6
72104-T0110
Ручка управления
1
7
C4410-6020J
Болт
2
8
72110-T0110
Рычаг дросселя в сборе
1
9
B5610-0600J
Гайка
2
10
B5610-0800J
Гайка
2
11
72379-T0110
Болт фиксации ручки
управления
4
