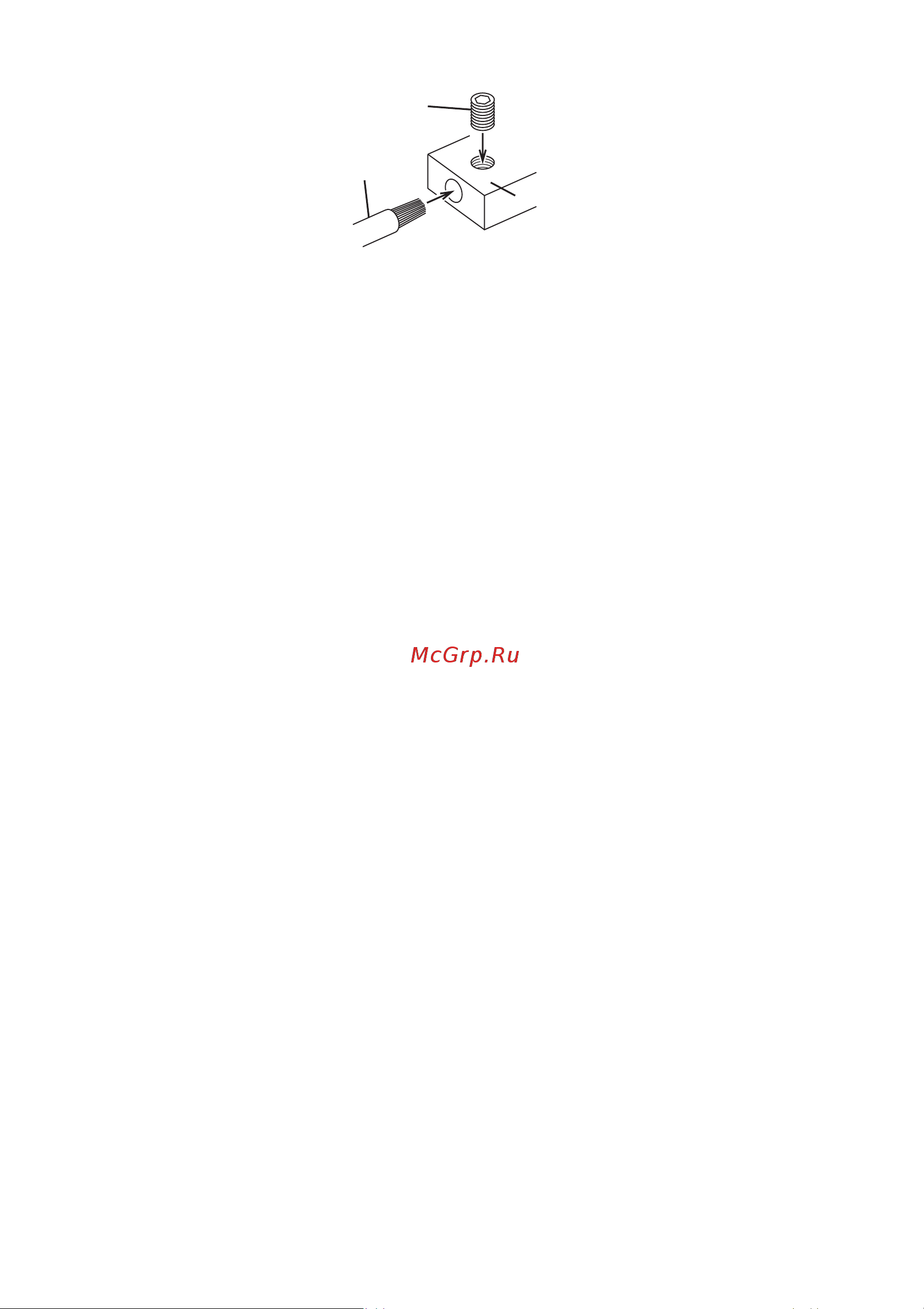

Меры предосторожности при подключении проводов Вслучае использования 3 жильного провода питания для упрощения процедуры подсоединения воспользуйтесь входящими в комплект поставки винтами с шестигранной головкой и шестигранным гаечным ключом Для корректного выполнения процедуры подключения ознакомьтесь с приведенной ниже информацией Если вы не уверены в том как правильно выполнять то или иное подключение обратитесь за помощью к вашему дилеру 1 Проверьте калибр провода ПРИМЕЧАНИЯ Калибр провода провод питания провод заземления Для данного подключения рекомендуется использовать провода калибра 21 ммг 0 8мм2 Если калибр используемого провода неизвестен обратитесь за помощью к вашему дилеру 2 Удалите 7 10 мм изоляции с концов проводов Рис 7 ПРИМЕЧАНИЯ Если длина оголенного провода будет слишком мала то возможно ненадежное подключение которое может привести к сбоям в работе или искажению звука С другой стороны если длина оголенного провода будет слишком большой возможно возникновение короткого замыкания электрической системы 3 Открутите винт ввернутый втерминал Вставьте оголенный конец провода втерминал Закрутите винт с шестигранной головкой и затяните его с помощью прилагаемого шестигранного гаечного ключа Рис 8 Перед выполнением данного подключения используйте изолирующую трубку для изоляции торчащих из терминала оголенных проводов ПРИМЕЧАНИЯ Используйте только входящие в комплект болты с шестигранной головкой По причинам безопасности подключение к аккумулятору выполняйте в последнюю очередь Для предотвращения отсоединения проводов или падения аппарата не перемещайте аппарат держась за провода ПРОВЕРКА ПОДСОЕДИНЕНИЙ Проверьте не присущи ли внешнему головному устройству одно из следующих свойств а Головной аппарат не снабжен проводом дистанционного включения усилителя или проводом автоматической антенны б Провод автоматической антенны на головном аппарате активизируется только при включении радио отключается в режимах кассетного магнитофона или проигрывателя компакт дисков в Провод автоматической антенны на головном аппарате активизируется выходным сигналом логического уровня 5 В отрицательным триггером заземляющего типа или не поддерживает рабочее напряжение 12 В при подсоединении к другому оборудованию в дополнение к автоматической антенне В том случае если имеет место одно из вышеперечисленных состояний необходимо подключить провод дистанционного включения MRV F545 MRV F345 к переключаемому источнику питания зажиганию вашего автомобиля Установите предохранитель номиналом ЗА как можно ближе к отводу от замка зажигания При использовании данной схемы подсоединений включение MRV F545 MRV F345 и его работа будет осуществляться синхронно с включением и работой системы зажигания автомобиля В случае если данная схема работы вас не удовлетворяет последовательно с упомянутым выше предохранителем номиналом ЗА можно подсоединить однополюсный переключатель SPST Данный переключатель будет впоследствии использоваться для включения и выключения MRV F545 MRV F345 Этот переключатель следует установить таким образом чтобы максимально облегчить к нему доступ водителя Всегда проверяйте выключен ли переключатель после выключения зажигания автомобиля В противном случае усилитель останется включенным что приведет к разрядке аккумуляторной батареи 6
