Для предотвращения проникновения внешних шумов в аудиосистему.
Устанавливайте аппарат и прокладывайте кабели по меньшей мере в 10 см от жгута
проводов автомобиля.
Прокладывайте провода питания аккумулятора как можно дальше от остальных
проводов.
Подключайте заземляющий провод к зачищеной металлической поверхности шасси
автомобиля (при необходимости удалите с поверхности краску, грязь или масло).
При использовании приобретенных дополнительно шумоподавителей
устанавливайте их как можно дальше от усилителя. Ваш официальный дилер фирмы
Alpine может предложить вам различные шумоподавители. За дополнительной
информацией обращайтесь к официальному дилеру.
Ваш официальный дилер Alpine может предложить вам самые эффективные меры по
предотвращению возникновения шумов. За более подробной информацией
обращайтесь к официальному дилеру.
Выходные клеммы для подключения акустических систем.
Усилитель MRP-F240/MRP-T220 оснащен двумя комплектами выходных клемм для
подключения акустических систем. Строго соблюдайте правильность подключения
акустических систем к выходным клеммам и фазирование. В стерео режиме
подсоедините выходы правого и левого громкоговорителя соответственно к правому
и левому громкоговорителям. Подключите плюсовый выход к плюсовой клемме
акустической системы, а минусовый - к минусовой клемме.
В мостовом режиме соедините левую плюсовую (+) клемму с плюсовой (+) клеммой
громкоговорителя, а правую минусовую (-) клемму - с минусовой (-) клеммой
громкоговорителя. Не используйте провод от клемм (-) акустических систем в
качестве общего провода между левым и правым каналами. Не допускайте контакта
данного провода с шасси автомобиля.
ПРИМЕЧАНИЯ:
1. Не закорачивайте провода акустических систем и не подсоединяйте их к шасси
автомобиля.
2. В случае соединения выходов по мостовой схеме используйте для подключения
ко входу приобретенный дополнительно разветвитель (Y-адаптер). (См. раздел
«Подсоединения по мостовой схеме» на стр. 9).
Изоляционная трубка
Используется для изолирования терминалов источника питания (BATTERY / REMOTE
/ GND) и выходов акустической системы.
Заземляющий провод (приобретается дополнительно).
Подключите данный провод к зачищенной металлической поверхности шасси автомобиля.
Убедитесь в эффективности заземления путем проверки электропроводности цепи
между данной точкой заземления и минусовой (-) клеммой аккумулятора автомобиля.
Подключите заземляющие провода всех аудиокомпонентов к той же точке заземления
для предотвращения возникновения наводок по земле.
Провод дистанционного включения (Синий/белый) (Приобретается
дополнительно).
Подключите данный провод к проводу дистанционного включения или проводу
автоматической антенны (положительное напряжение, (+) 12В) вашего головного аппарата.
Провод питания (Желтый) (Приобретается дополнительно)
Установите предохранитель *25 А как можно ближе к плюсовой (+) клемме
аккумуляторной батареи. Этот предохранитель защитит электрическую систему
вашего автомобиля в случае короткого замыкания. При необходимости удлинения
данного провода используйте кабель - удлинитель с сечением 8 AWG или выше.
* MRP-F240 ... Предохранитель 25 А
MRP-T220 ... Предохранитель 20 А

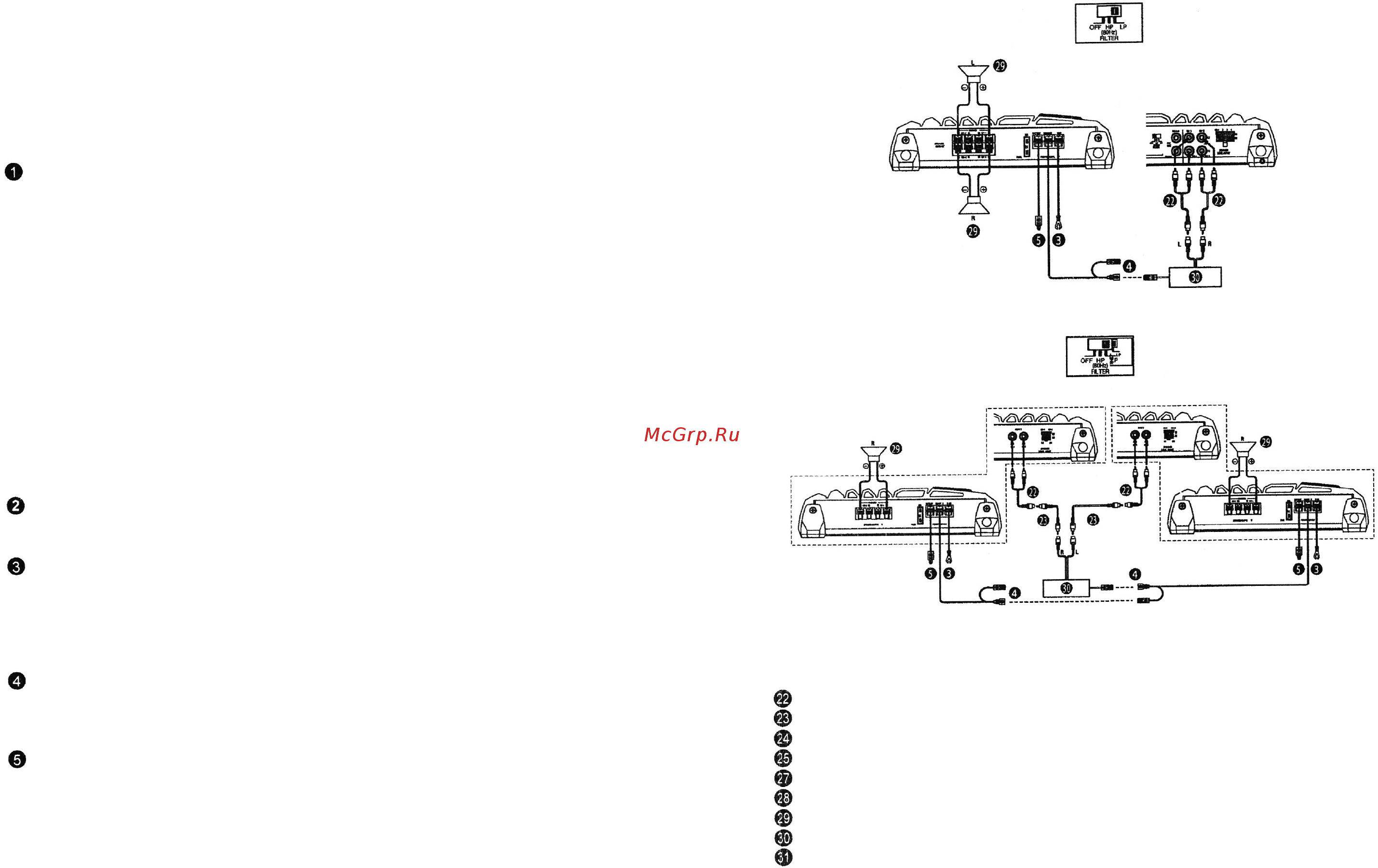

Подсоединения по мостовой схеме
MRP-F240
(Левая часть)
(Правая часть)
Рис.
8
• MRP-T220
(Правая часть)
(Правая часть)
(Левая часть)
Рис.
9
Y-адаптер (приобретается дополнительно)
RCA кабель-удлинитель (приобретается дополнительно)
Фронтальный канал
Тыловой канал
Тыловые АС
Фронтальные АС
Акустические системы
Головной аппарат и т.п.
Прочие усилители
(Левая часть)
