СХЕМЫ СИСТЕМНЫХ ПОДСОЕДИНЕНИЙ

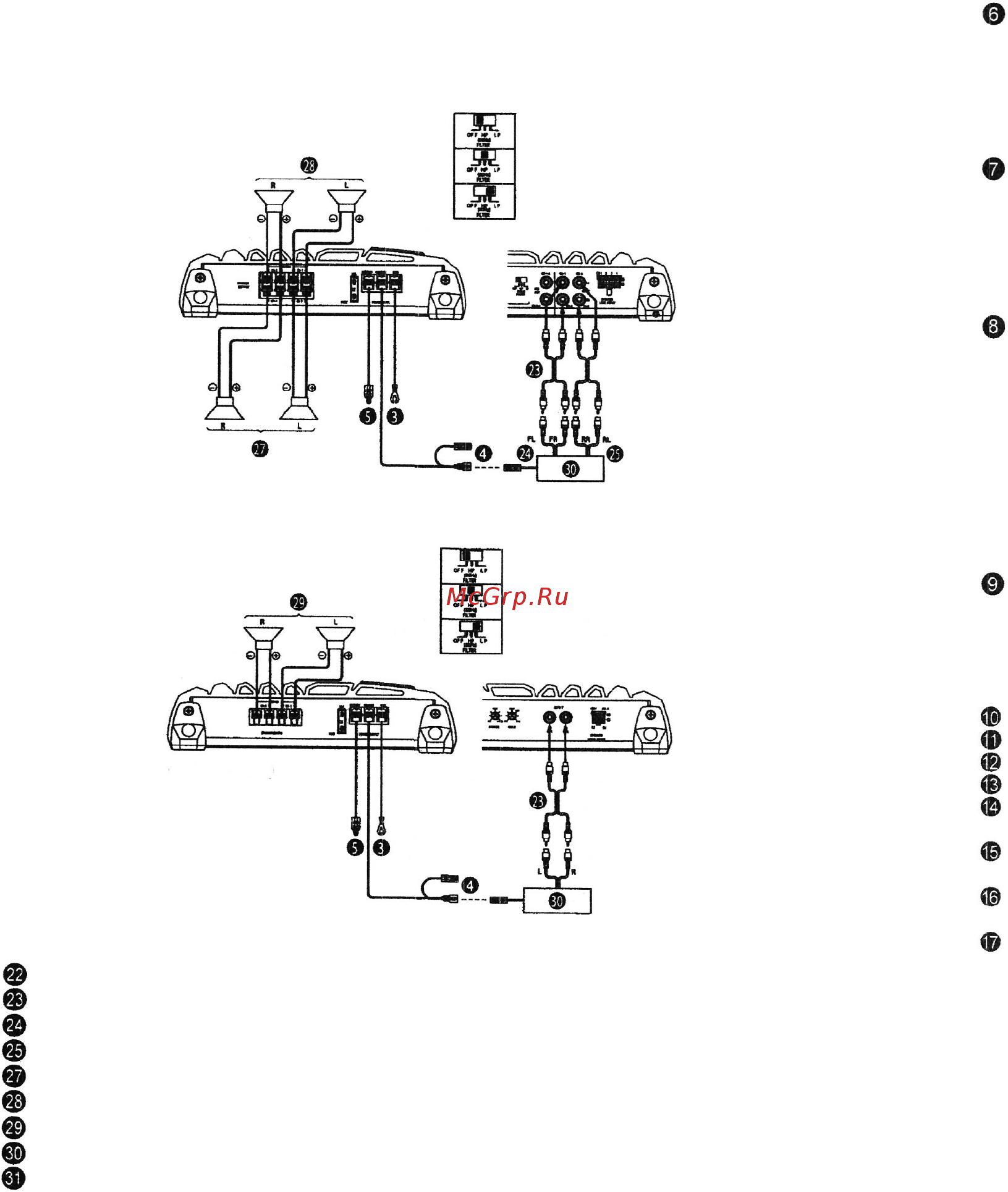

ТИПОВЫЕ СХЕМЫ СИСТЕМНЫХ ПОДСОЕДИНЕНИЙ
• MRP-F240
(Левая часть)
(Правая часть)
Рис.
6
MRP-T220
(Правая часть)
Рис.
7
Y-адаптер (приобретается дополнительно)
RCA кабель-удлинитель (приобретается дополнительно)
Фронтальный канал
Тыловой канал
Тыловые АС
Фронтальные АС
Акустические системы
Головной аппарат и т.п.
Прочие усилители
Выходные разъемы предварительного сигнала (только для MRP-F240)
С помощью данных разъемов обеспечивается суммирование выходных сигналов
фронтального и тылового каналов (не зависящее от настроек баланса «фронт-тыл»).
Данный режим идеально подходит для подключения отдельного сабвуферного
усилителя. Этот выход является широкополосным и не регулируется разделительным
фильтром.
Входные RCA-разъемы
Подключите данные разъемы к линейным выходам вашего головного аппарата. Для
подключения используйте RCA кабели - удлинители (приобретаются дополнительно).
Проверьте правильность подключения каналов:
Левый - к левому, правый - к правому.
(Фронтальный - к фронтальному, тыловой - к тыловому (кроме MRP-T220)).
Входной соединитель для подключения акустических систем
Данные входные кабели используются для подключения к головным аппаратам, не
снабженными выходами предусилителя. В случае неиспользования входных линейных
RCA-разъемов соедините эти кабели с выходами SPEAKER OUTPUT вашего головного
аппарата. Допускается подключение ко входу усилителя MRP-F240/MRP-T220 как
высокомощных, так и стандартных по мощности головных аппаратов.
ПРИМЕЧАНИЕ:
Используйте либо линейные RCA-входы, либо разъемы для подключения
акустических систем. Одновременное подсоединение к обоим вышеназванным
разъемам не допускается.
Кабели для подключения акустических систем
Данные входные кабели используются для подключения к головным аппаратам, не
снабженным выходами предусилителя. Соедините эти кабели с выходами SPEAKER
OUTPUT вашего головного аппарата. Допускается подключение ко входу усилителя MRP-
F240/MRP-T220 как высокомощных, так и стандартных по мощности головных аппаратов.
Фронтальная левая АС (Белый (+))
Фронтальная левая АС (Белый/Черный (-))
Фронтальная правая АС (Серый (+))
Фронтальная правая АС (Серый/Черный (-))
Тыловая левая АС (Зеленый (+))
(кроме MRP-T220)
Тыловая левая АС (Зеленый/Черный (-))
(кроме MRP-T220)
Тыловая правая АС (Фиолетовый/Черный (+))
(кроме MRP-T220)
Тыловая правая АС (Фиолетовый/Черный (-))
(кроме MRP-T220)
ПРОВЕРКА ПОДСОЕДИНЕНИЙ
Проверьте, не находится ли ваш головной аппарат в одном из указанных ниже
состояний:
а. Головной аппарат не снабжен проводом дистанционного включения или проводом
автоматической антенны.
б. Провод автоматической антенны на головном аппарате активизируется только при
включении радио (отключается в режимах кассетного магнитофона или
проигрывателя компакт-дисков).
(Левая часть)
Содержание
- 1 канальный усилитель 1
- 3 2 канальный усилитель 1
- Mrp f240 1
- Mrp t220 1
- Mrp t220 1 8кг 1
- Mrp t220 50 гц 0 12 дб кан 1 2 1
- Вес 1
- Инсталляция 3 1
- Крепежные винты 2 1
- Мощности 1
- Rca кабель удлинитель приобретается дополнительно 2
- Y адаптер приобретается дополнительно 2
- Авторизованному дилеру alpine или в ближайший сервисный центр alpine 2
- Более низкая выходная мощность при использовании только одного входа 2
- В случае некорректных подсоединений могут иметь место следующие проблемы 2
- Важная информация относительно мостовой схемы подключения усилителя 2
- Внимание 2
- Неправильное подключение 2
- Один сигнал 2
- Перегрева 2
- Правая часть 2
- Правильное подключение 2
- Примечание 2
- Рис 2
- Сбои в работе при использовании только одного входа 2
- Свою очередь приведет к преждевременному срабатыванию системы защиты от 2
- Схема предвыходных подсоединений 2
- Тыловой канал 2
- Фронтальный канал 2
- Быть повреждены во время сверления отверстий 3
- Инсталляция 3
- Подсоединения 3
- Рис 1 3
- Тыловые ас 3
- Mrp f240 4
- Выходные клеммы для подключения акустических систем 4
- Дополнительно 4
- Заземляющий провод приобретается дополнительно 4
- Провод дистанционного включения синий белый приобретается 4
- Используйте либо линейные rca входы либо разъемы для подключения акустических систем одновременное подсоединение к обоим вышеназванным разъемам не допускается 5
- Проверка подсоединений 5
- Рис 5
- Схемы системных подсоединений 5
- Рис 6
