Sheriff ZX-600 [4/16] Темно зеленый провод

Темно-синий провод: Выход второго канала CH2.

Отрицательный выход второго канала 300 мА с задержкой активируется при

нажатии и удержании на время более 1,5 сек. кнопкок 1 и 2 брелока-передат-

чика. Режим работы второго канала программируется функциями F5, F6.

Темно-синий провод системы представляет собой слаботочный

транзисторный выход, поэтому он должен использоваться только

для включения внешнего реле.

Предупреждение: Непосредственное подключение темно-синего провода к

сильноточному выходу цепи открывания замка багажника автомобиля, а также

к входу некоторых устройств дистанционного запуска двигателя автомобиля

приведет к повреждению основного блока охранной системы.

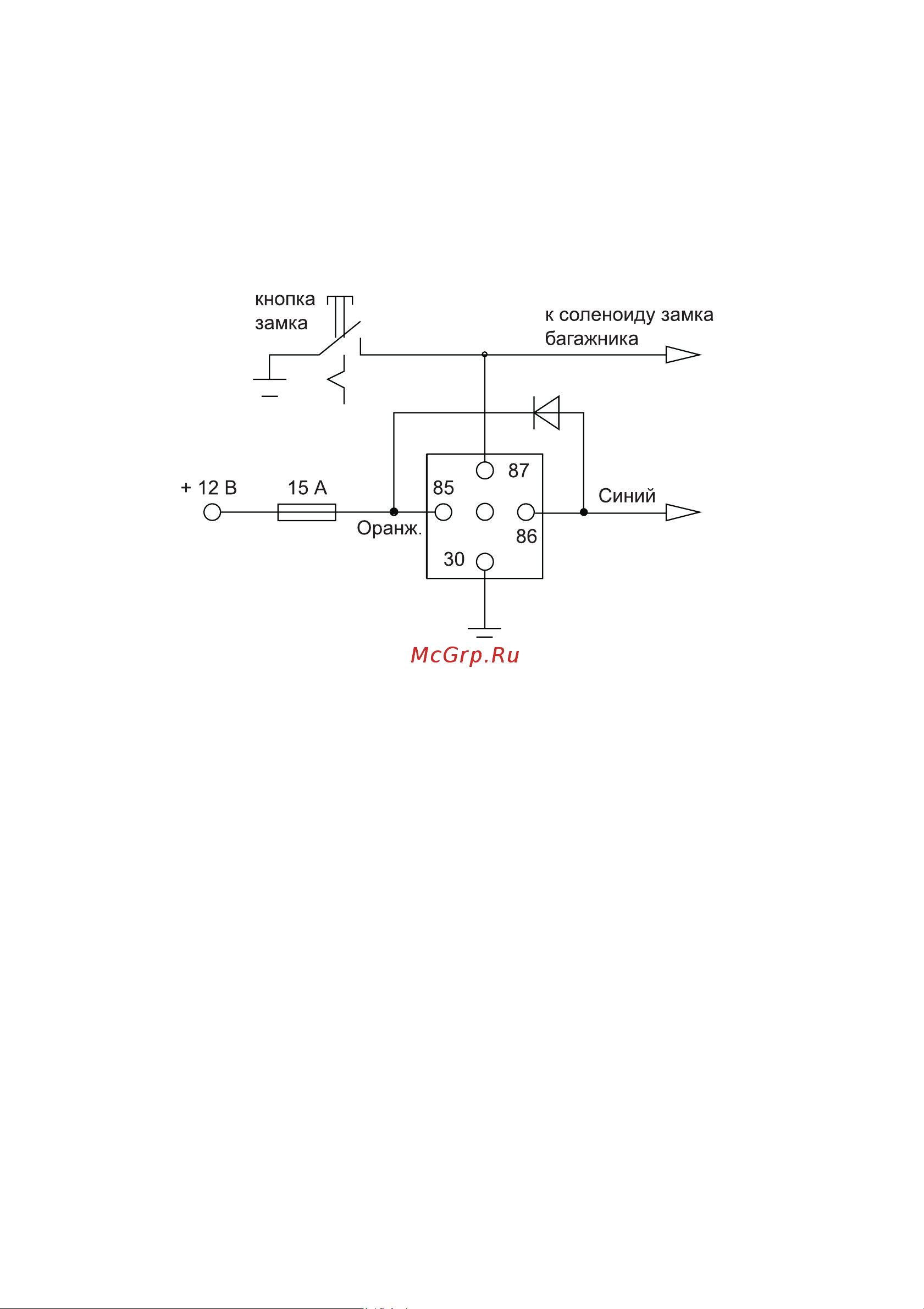

Подключите темно-синий провод к контакту #85 реле типа AS-9256

(или эквивалентного автомобильного реле, рассчитанного на ток

30 А). Подключите провода к другим контактам реле в соответствии

с тем, какая функция будет управляться по каналу 2 системы.

Темно-зеленый провод: Вход для подключения концевых выключателей

отрицательной полярности капота и багажника.

Темно-зеленый провод системы является проводом мгновенного отрицательного

триггера. Данный провод необходимо подключить к ранее установленным конце-

вым выключателям капота и багажника, постоянно соединенным с «массой».

Фиолетовый провод: Вход для подключения концевых выключателей две-

рей положительной полярности, большинство автомобилей «Форд» и некоторые

автомобили неамериканского производства. Подключите фиолетовый провод

системы к положительному выходу одного из концевых выключателей дверей

автомобиля, так как в большинстве автомобилей концевые выключатели дверей

подключены параллельно.
