Sheriff APS-2600 [20/24] Отрицательный триггер большинство автомобилей

Реле запирания

Синий провод с белой полосой с защитой предохранителем 15 А = нормально разомкнутый

контакт реле.

Темно-зеленый провод = нормально замкнутый контакт реле.

Желтый провод = общий контакт реле.

Реле отпирания

Оранжевый провод с защитой предохранителем 15 А = нормально разомкнутый контакт реле.

Темно-синий провод = нормально замкнутый контакт реле.

Белый провод = общий контакт реле.

СТАНДАРТНЫЕ КОНФИГУРАЦИИ ЗАПИРАНИЯ/ОТПИРАНИЯ ДВЕРЕЙ

АВТОМОБИЛЯ.

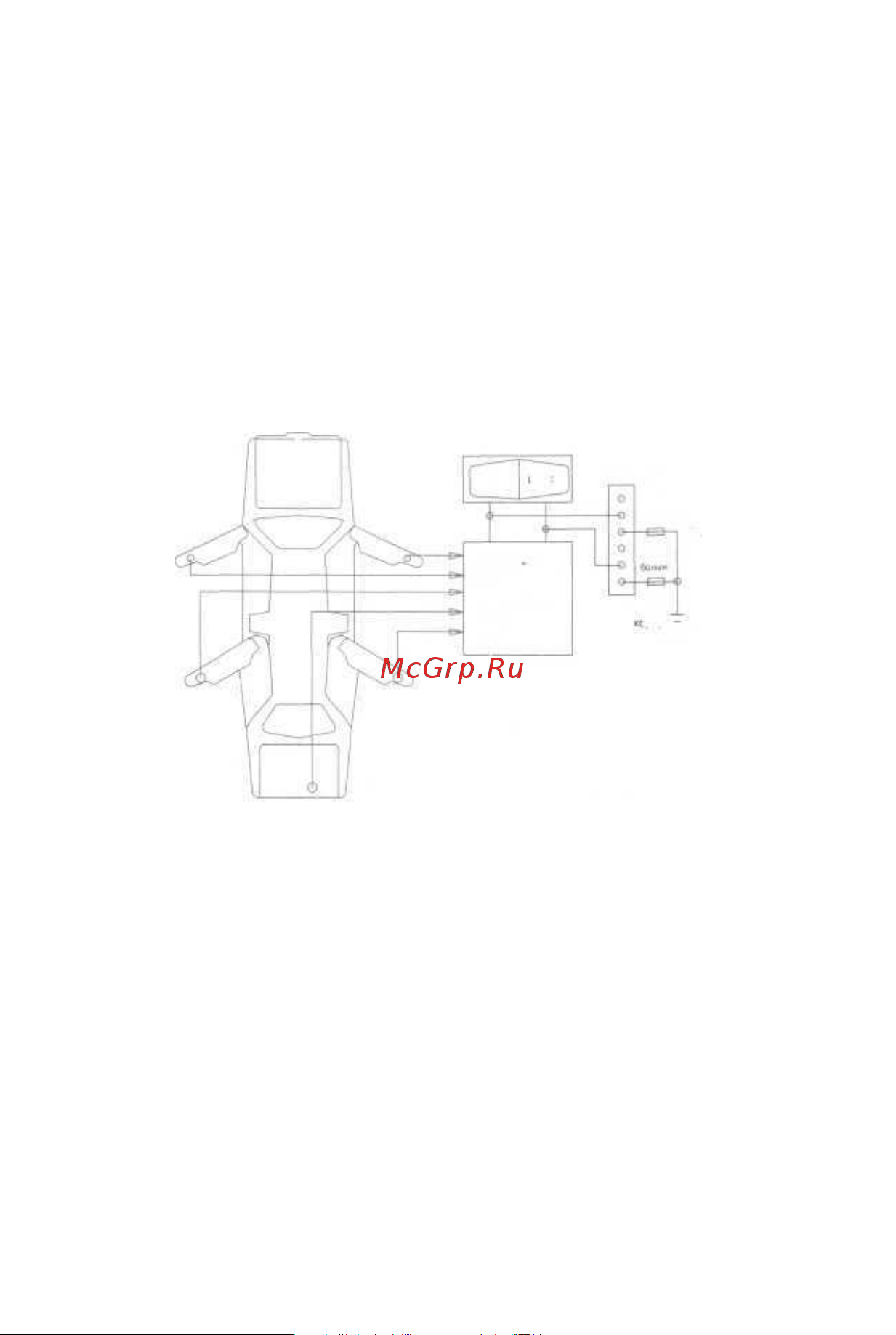

Трехпроводная цепь отпирания/запирания дверей отрицательной полярности

Отрицательный триггер (большинство автомобилей

японского производства)

При установке системы в таких автомобилях (большинство автомобилей японского производ-

ства) темно-зеленый и темно-синий провода запирания/отпирания дверей автомобиля не ис-

пользуются.

Оранжевый провод и синий провод с белой полосой должны быть подключены к «массе»

(металлической детали кузова автомобиля).

Желтый провод - импульсный выход запирания отрицательной полярности, он должен быть

подключен к проводу управления штатным реле запирания отрицательной полярности.

Белый провод - импульсный выход отпирания отрицательной полярности, он должен быть

подключен к проводу управления штатным реле отпирания отрицательной полярности.

- 20 -

корпус

автомобиля

15A

синий с

белым

15А

штатный

модуль

управления

замками

дверей

SHERIFF

оранжевый

белый

желтый

UNLOCK

LOCK
