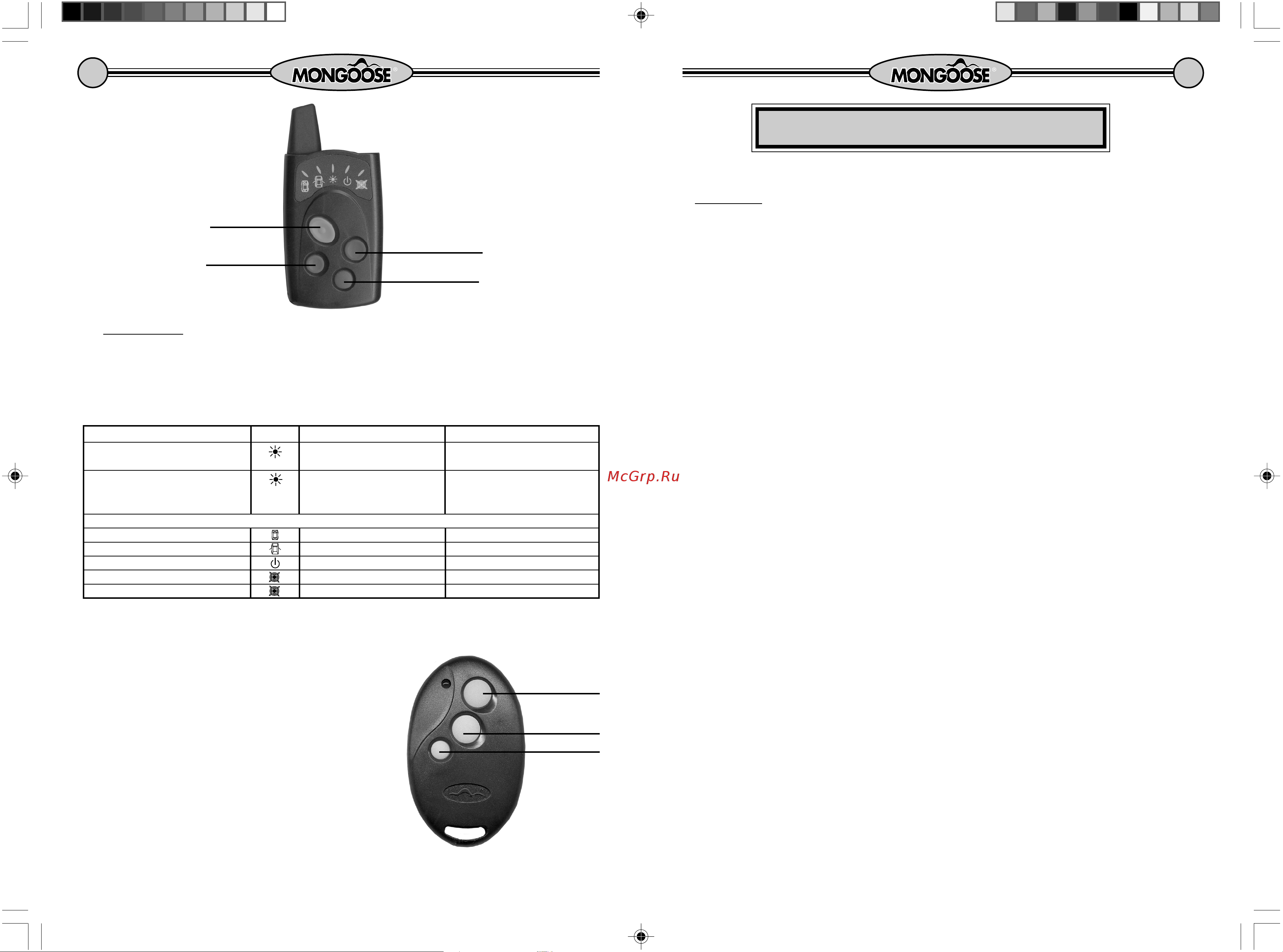

Автомобильный охранный комплекс “MONGOOSE” Модель DUPLEX 2.2
Руководствo по эксплуатации
4
* Примечание: Кнопка №4 в данной модели не используется
Функция пейджера будет работать только при постановке системы на охрану с помо&
щью двунаправленного пульта или при автопостановке на охрану.
Индикация
Однонаправленный пульт дистанционного управления сигнализацией.
Событие Символ Светодиод Звуковой сигнал
Ïîñòàíîâêà/ñíÿòèå ñ îõðàíû Çåëåíûé Çàâèñèò îò
íîìåðà êíîïêè
Áàòàðåéêà ðàçðÿæåíà Çåëåíûé (ìèãàåò Âûêëþ÷åí
ïðè íàæàòèè
êíîïêè)
Индикация тревоги
Îòêðûò êàïîò/áàãàæíèê Êðàñíûé Ìåëîäèÿ 1
Îòêðûòà äâåðü Êðàñíûé Ìåëîäèÿ 2
Âêëþ÷åíî çàæèãàíèå Êðàñíûé Ìåëîäèÿ 3
Ïðåäâàðèòåëüíàÿ çîíà äàò÷èêà Êðàñíûé 2− òîíàëüíûé
Îñíîâíàÿ çîíà äàò÷èêà Êðàñíûé Ìåëîäèÿ 4
Êíîïêà 1
Êíîïêà 3
Êíîïêà 4
Êíîïêà 2
Миниатюрный радиопередатчик, питающийся
от 12 вольтовой батарейки (тип 23 А), которой хва
тает примерно на 1 год эксплуатации. Существенное
снижение дальности приема системой команд пере
датчика говорит о необходимости замены батарей
ки. На брелоке расположены три кнопки управле
ния и индикаторный светодиод. Алгоритм форми
рования и передачи управляющих команд иденти
чен двунаправленному пульту управления. Однонап
равленный пульт предназначен только для управле
ния сигнализацией.
ВНИМАНИЕ! При постановке сигнализации на охрану с
помощью однонаправленного пульта функция пейджера в
двунаправленном пульте работать не будет.
Êíîïêà 1
Êíîïêà 3
Êíîïêà 2
21
Требования безопасности
ВНИМАНИЕ! При работе электрооборудования на проводах питания и электрически связанных с ними
цепях могут случайным образом появляться импульсные помехи напряжением более 300 В.
Ответственность за выбор типов и сечений дополнительных проводов, используемых при монтаже при
необходимости, за определение мест и способов подключений к штатной электропроводке, за правильное рас#
положение и за качество крепления, за правильный выбор совместно работающих приборов несет установ#
щик!
После установки СТСТС необходимо провести технический осмотр автомобиля на соответствие техни#
ческим предписаниям согласно действующим правилам!
По истечении ресурса 10 лет или 160 тыс. км для СТСТС должна быть проведена оценка технического
состояния квалифицированным специалистом и при возможности продлен срок эксплуатации с последующим
осмотром через каждые 5 лет!
Не сокращайте число и место предусмотренных предохранителей и не используйте другие номиналы и
типы, располагайте их по возможности в непосредственной близости от аккумулятора или в распредели#
тельной коробке.
Во избежание аварийной ситуации рекомендуется блокировка только тех цепей, которые не участвуют
при движении автомобиля (например, стартер) или тех цепей, которые рекомендованы для конкретной мо#
дели автотранспортного средства.
Категорически запрещена блокировка тех цепей в каталитическом нейтрализаторе или октан#коррек#
торе, которые приводят к ухудшению сгорания топлива.
При монтаже жгутов используйте проходные втулки и дополнительное крепление жгутов.
Изучите требования безопасности и особенности эксплуатации совместно работающего оборудования.
Техническое обслуживание
Рекомендуется периодически, не реже одного раза в месяц, проверять работоспособность СТСТС и
поддерживать в хорошем состоянии концевые датчики. Не лишним будет периодический осмотр крепле
ний, жгутов, соединений и удаление накопившейся грязи.
При снижении дальности действия брелка замените его элемент питания типа А23, соблюдая поляр
ность.
Ремонт
Ремонтопригодно при условии выполнения его квалифицированным персоналом, ознакомленным с
изделием и уполномоченным предприятиемизготовителем. Пользователю рекомендуется только иметь
под рукой запасные предохранители и в экстренных случаях воспользоваться ими, предварительно оце
нив возможную причину перегорания.
Гарантии
Гарантийный срок хранения 36 месяцев от даты выпуска при соблюдении условий хранения. СТСТС
рассчитана на условия транспортирования по группе Ж2 и на условия хранения Л по ГОСТ 15150 с учетом
ГОСТ Р 50905 п.4.9.5 при перевозке наземным транспортом. При перевозке воздушным или морским
транспортом вопрос согласуется между изготовителем и потребителем в каждом конкретном случае ин
дивидуально с учетом организационных или технических мер по ГОСТ Р 50905 п. 4.9.5 и ГОСТ 23216.
Гарантийный срок эксплуатации 12 месяцев от даты продажи при соблюдении правил эксплуатации.
СТСТС сдается в гарантийный ремонт только через установщика или в случае неавторизованной уста
новки непосредственно в ремонтную службу поставщика. В последнем случае вопрос о гарантийном ре
монте рассматривается особо.
Гарантийному ремонту не подлежат изделия: с механическими повреждениями корпуса, со следами
воздействия высоких температур, агрессивных жидкостей, со следами неквалифицированного ремонта и
доработками электрической схемы, с повреждениями, вызванными перегрузками по току, с неправильно
оформленной документацией.
ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ
