Installation Manual
CYBORG START
6

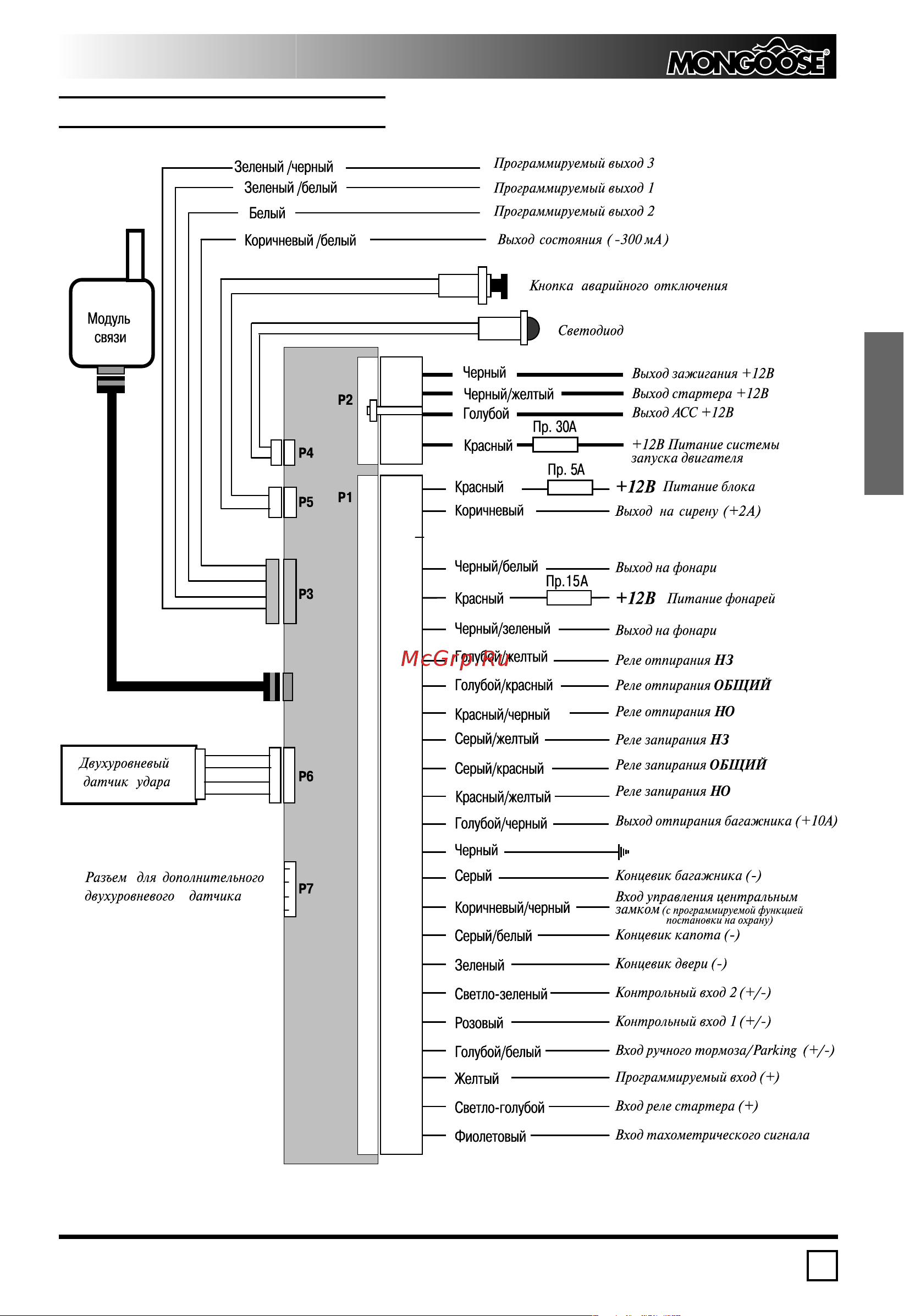

Wiring Description
1 Main Unit Power Supply Red
Connect to +12V contact of the car battery via 5A fuse.
2 Siren Output Brown + 2 A
3 Not used
4 Indicators Output Black/White Builtin Relay Contact.
Connect to the right side indicators feed wire.
5 Indicators Polarity Red
Connect to +12V contact of the car battery via 15A fuse. (In case of negative
polarity of the Indicator control wire connect to the car body via 15A fuse).
6 Indicators Output Black/Green Builtin Relay Contact.
Connect to the left side indicators feed wire.
7 Unlock Normally Closed Contact Blue/Yellow
8 Unlock Common Contact Blue/Red Builtin Relay See Central Door Lock Connection Diagrams
9 Unlock Normally Opened Contact Red/Black
10 Lock Normally Closed Contact Grey/Yellow
11 Lock Common Contact Grey/Red Builtin Relay
12 Lock Normally Opened Contact Red/Yellow
13 Power Trunk Release Output +10A Blue/Black
Connect to the positive trunk release line. Install a trunk release actuator if there
is no OE actuator.
14 Ground “” Black
Connect to the car body.
15 Negative Trunk Trigger Input Grey While remote trunk opening in armed stage the input will be overridden
until 10 seconds of trunk is closed.
The trunk pin switch should be mounted onto the car body metal. Make sure the
switch is reliable disconnected when the trunk cowl is closed, and will be
grounded as soon as the trunk is opened.
16 Negative Central Door Lock Control Brown/Black Connect to the masteractuator output, which is grounded in “open” position and
Input One of two options can be stays free in “closed” position.
selected for this input with the
Installer Function 34.
1. CDL Control Input.
2. CDL Control Input with arming
on locking.
17 Negative Hood Trigger input Grey/White The hood pin switch should be mounted onto the car body metal. Make sure the
switch is reliable disconnected when the hood is closed, and will be grounded as
soon as the hood is opened.
18 Negative Door Trigger Input Green The input has the “Dome Light Cars” selectable option.
(Installer function 12).
19 Programmable Control Input 2 Light Green The input can be adjusted to operate as:
* The mode of the input operation is
1. Low Fuel Warning. Connect to the Low Fuel Control Lamp.
set by the Installer’s function 15.
As soon as the lamp is switched on all remote and automatic start operation
Polarity of the input operation is set
will be forbidden by the system. The LCD will display the Low Fuel Indicator until
by the Installer’s function 16.
the first switching the ignition on with normal fuel level.
2. Glow Plug Monitor. Connect to the Glow Plug wire. The system will monitor
the glow plug status and will crank the engine as soon as glow plug is switched
off, but not later than in 1 minute. This mode is only available when
the Installer’s function 25 set to Diesel Mode.
20 Programmable Control Input 1 Pink The input can be adjusted to operate as:
*
The mode of the input operation is
1. Overheating Protection. If a vehicle includes an Overheating Control Lamp,
set by the Installer’s function 13.
connect to this lamp.
Polarity of the input operation is set
2. Generator/Oil Lamp Monitor. Connect to Generator or Oil lamp if
by the Installer’s function 14.
generator/oil lamp monitoring of engine running/started is selected with programming.
21 Handbrake Input Blue/White Connect to the handbrake switch.
22 Positive Programmable Input Yellow 1. Positive Door Trigger Input.
The mode of the input operation is
2. Shining Light Warning. (Connect to the Parking Lights Feed Wire).
set by the Installer function 11.
23 Starter Input (+) Light Blue Cut the starter wire on the ignition key and connect the light blue wire to the key
side of the starter wire. Connect the Black/yellow starter power output wire to
the motor side of the starter wire. Such connection will allow both blocking the
starter when armed and antigrinding protection after remote or automatic start.
24 RPM Control Input Purple If RPM monitoring of engine running/started is selected connect the RPM
signal circuit. Fulfill the RPM Leaning in the Installer’s function 27.
N Wire Destination Wire Color Note
