A.P.S. 2450 “Инструкция по установке и эксплуатации” © Saturn Marketing, Ltd.
23
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ A.P.S. 2450 НА АВТОМОБИЛИ ВАЗ

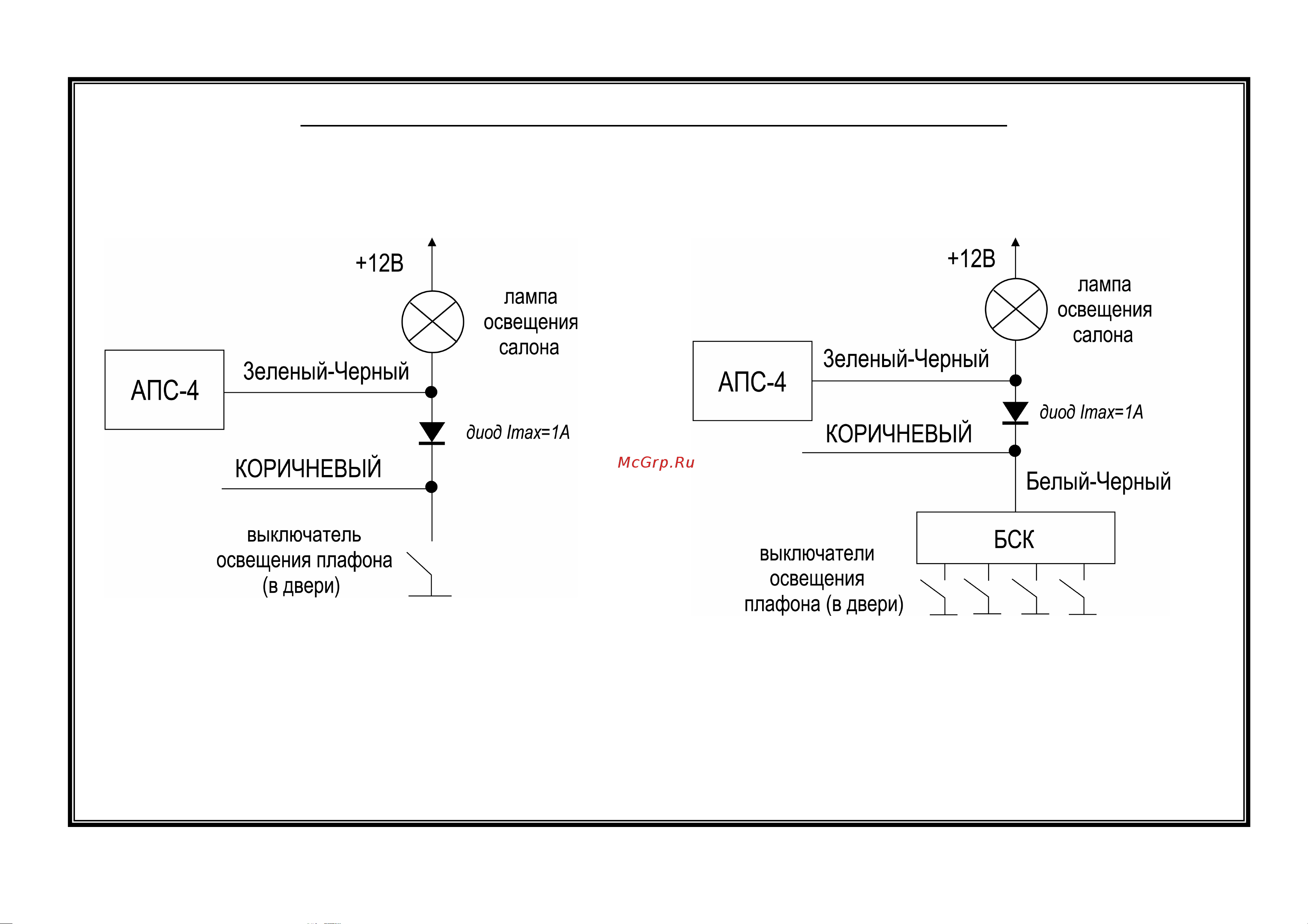

1. Рекомендуемая схема подключения Коричневого провода системы
(“отрицательный триггер двери”) к проводке автомобилей ВАЗ семей-
ства 2109, 2123, оснащенных иммобилайзерами АПС-4 или АПС-6:
2. Рекомендуемая схема подключения Коричневого провода системы
(“отрицательный триггер двери”) к проводке автомобилей ВАЗ се-
мейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
Содержание
- Программируемые функции 3
- Функции системы a p s 2450 3
- Введение 4
- Управление системой с помощью брелка передатчика 5
- Автоматическая пассивная постановка системы на охрану 6
- Обход неисправной зоны при постановке на охрану 6
- Постановка системы на охрану при помощи передатчика 6
- Постановка системы на охрану с раздельным отключением зон датчика удара 6
- Руководство по эксплуатации 6
- Автоматическая пассивная блокировка двигателя 7
- Срабатывание системы при включенной охране режим предупреждения 8
- Бесшумная постановка и снятие системы с охраны 9
- Предупреждение о срабатывании системы 9
- Снятие системы с охраны автоматическая повторная постановка системы на охрану 9
- Функция защиты от ложных срабатываний 9
- Автоматическое запирание дверей при включении зажигания 10
- Автоматическое отпирание дверей при выключении зажигания 10
- Выход 2 го канала 10
- Управление запиранием отпиранием дверей с помощью передатчика 10
- Аварийное отключение системы 11
- Включение режима valet 11
- Выключение режима valet 11
- Кнопочный переключатель valet режим valet аварийное отключение системы 11
- Значение сигналов сирены и указателей поворота 12
- Противоугонная функция anti carjacking 12
- Режим паника 12
- Значение сигналов светодиода 13
- Программируемые функции системы 14
- Функция 1 автоматическая постановка системы на охрану 14
- Функция 2 запирание дверей при автоматической постановке системы на охрану 14
- Функция 3 автоматическое запирание дверей при включении зажигания 14
- Функция 4 автоматическое отпирание дверей при выключении зажигания 14
- Функция 5 подтверждающие сигналы сирены 14
- Функция 10 30 секундная задержка перед включением режима охраны 15
- Функция 11 программирование функции черных проводов с разъемным соединением системы силовой выход 2 го канала 15
- Функция 6 автоматическая повторная постановка на охрану 15
- Функция 7 запирание дверей при автоматической повторной постановке на охрану 15
- Функция 8 автоматическая блокировка двигателя 15
- Функция 9 функция защиты от ложных срабатываний 15
- Внимание данная функция должна программироваться только квалифицированным мастером установщиком при установке системы 16
- Пример программирования 16
- Функция 12 длительность выходного импульса для управления замками дверей 16
- Программирование новых передатчиков 17
- Основной 18 контактный разъем нижний ряд 18
- Провод куда подсоединяется 18
- Провод функция 18
- Расположение контактов проводов в разъеме блока для подключения датчика слева направо 18
- Руководство по установке основной 18 контактный разъем верхний ряд 18
- Вакуумная система центрального замка 19
- Приложение подсоединение замков дверей автомобиля 19
- Проводная цепь центрального замка с обратной полярностью 19
- Проводная цепь центрального замка управляемая отрицательным импульсом 19
- Проводная цепь центрального замка управляемая положительным импульсом 19
- Проводная система с отрицательной полярностью 20
- Установка дополнительных электроприводов 20
- A p s 2450 инструкция по установке и эксплуатации 21
- Подсоединение к цепи внутрисалонного освещения подсоединение к цепи внутрисалонного освещения подсоединение к цепи внутрисалонного освещения подсоединение к цепи внутрисалонного освещения см программирование функции 11 см программирование функции 11 21
- Подсоединение электрического замка багажника подсоединение дополнительного н з реле блокировки к выходу 2 го канала системы двигателя к выходу 2 го канала системы см программирование функции 11 см программирование функции 11 21
- A p s 2450 инструкция по установке и эксплуатации 22
- Saturn marketing ltd 22
- Рекомендации по установке системы a p s 2450 на автомобили ваз 23
- Рекомендуемая схема подключения коричневого провода системы отрицательный триггер двери к проводке автомобилей ваз се мейств 2110 и 2115 оснащенных иммобилайзерами апс 4 23
- Рекомендуемая схема подключения коричневого провода системы отрицательный триггер двери к проводке автомобилей ваз семей ства 2109 2123 оснащенных иммобилайзерами апс 4 или апс 6 23
- Рекомендуемая схема подключения зеленого провода системы отрицательный триггер ка пота багажника к подкапотной лампе автомобилей ваз семейств 2109 2115 2123 или лампе освещения багажника автомобилей ваз семейства 2115 24
