ALLIGATOR SM-3300 “Инструкция по установке” rev A © Saturn Marketing Ltd.

♦ Подсоедините ФИОЛЕТОВЫЙ провод к проводу от коробки переключения передач, который замыкается

на +12В при переводе рычага переключения передач в положение “PARK” или в нейтральное положе-

ние. Если данное подключение невозможно, Вы можете подсоединить ФИОЛЕТОВЫЙ провод к проводу,

который замыкается на +12В при постановке автомобиля на стояночный тормоз. При необходимости ис-

пользуйте

дополнительные реле для изменения полярности сигнала.

♦ Kаждый раз при замыкании ФИОЛЕТОВОГО провода системы на +12В при включенном зажигании ЗЕ-

ЛЕНЫЙ/ЖЕЛТЫЙ провод системы автоматически замыкаться на “массу” на 3 минуты. Если в течение

этого времени ФИОЛЕТОВЫЙ провод системы будет отключен от +12В, то ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод

системы будет немедленно разомкнут

от “массы”.

♦ Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод системы к контакту № 86 дополнительного реле (см. выше

схему подключения для реализации ручного управления режимом “турбо”).

♦ Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает напря-

жение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и

присутст-

вует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле

должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блоки-

ровки цепи зажигания. Подсоедините контакт № 87 реле к постоянному питанию +12В через предохра-

нитель.

ЧЕРНЫЙ ПРОВОД: “МАССА”

Черный провод подает “массу” на основной блок системы.

Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора.

КРАСНЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 15A: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА

Этот провод подает питание на основной блок системы и на встроенное реле управления указателями по-

ворота. Подсоедините КРАСНЫЙ провод с предохранителем 15А к +12В постоянного тока от аккумулятора

автомобиля.

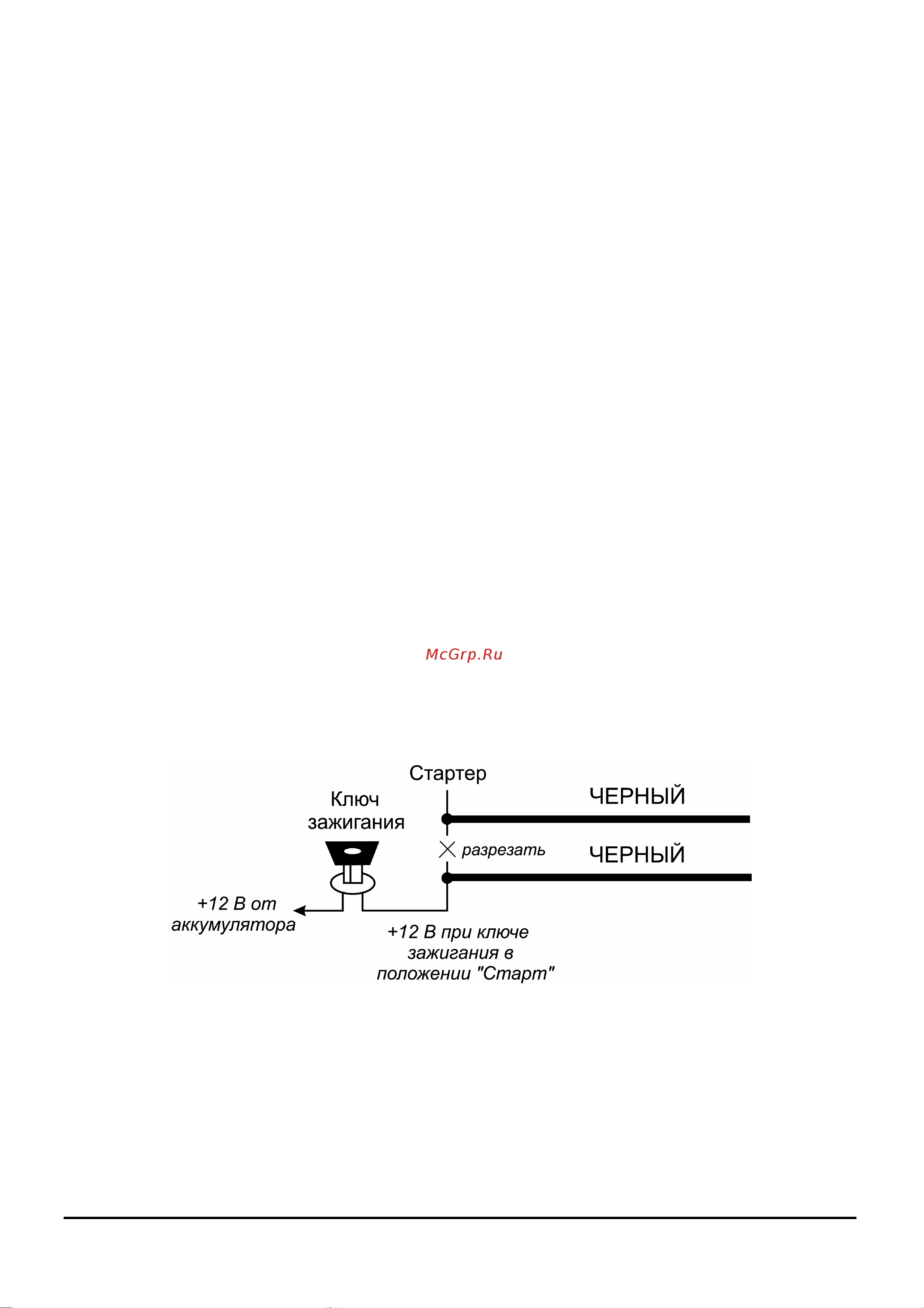

2 ТОЛСТЫХ ЧЕРНЫХ ПРОВОДА: ВЫВОДЫ ВСТРОЕННОГО НОРМАЛЬНО РАЗОМКНУТОГО РЕЛЕ

БЛОКИРОВКИ СТАРТЕРА (30А)

Подсоединение: Перережьте провод, идущий от замка зажигания к соленоиду стартера автомобиля (на

этом проводе должно появляться напряжение +12В, когда ключ зажигания находится в положении “ЗА-

ПУСК”, и напряжение 0В, когда ключ зажигания находится в положении “ВЫКЛ”).

Подсоедините ту часть

перерезанного провода, которая идет от замка зажигания, к одному толстому ЧЕР-

НОМУ проводу, а другую часть обрезанного провода, идущую от стартера, подсоедините ко второму тол-

стому ЧЕРНОМУ проводу.
