12-КОНТАКТНЫЙ РАЗЪЕМ (нижний ряд):

ТЕМНО-СИНИЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА / КАНАЛ 2 (ОТРИЦАТЕЛЬНЫЙ ВЫХОД

ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ ПЕЙДЖЕРОМ / ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМО-

БИЛЯ / ВЫХОД ДЛЯ ДОПОЛНИТЕЛЬНОЙ БЛОКИРОВКИ ДВИГАТЕЛЯ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ

ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ) (требуется установка дополнительного реле)

В зависимости от состояния программируемой функции № 20 ТЕМНО-СИНИЙ провод системы может ис-

пользоваться как:

♦

отрицательный выход канала 2 (заводская установка функции № 20)

♦ отрицательный выход для управления дополнительным пейджером

♦ отрицательный выход для закрывания окон автомобиля при постановке системы на охрану

♦ отрицательный выход для дополнительной блокировки двигателя НЗ реле

♦ отрицательный выход для управления внутрисалонным освещением автомобиля

1) Если ТЕМНО-СИНИЙ провод запрограммирован как “отрицательный

выход канала 2 системы”, то

этот провод он будет замыкаться на “массу” на 1 секунду при нажатии и удерживании кнопки

передат-

чика на 3 секунды при выключенной охране и выключенном зажигании, и должен использоваться для дис-

танционного открывания электрического замка крышки багажника (если автомобиль им оборудован).

Выход канала 2 системы будет также работать при включенном зажигании, но только если в этот момент

открыта одна из дверей автомобиля. Это предотвратит случайное открывание багажника

при движении ав-

томобиля.

Если же выход канала 2 активизирован при включенном режиме охраны, то в этом случае система одно-

временно отключит вход датчика удара, вход дополнительного датчика и триггер капота/багажника для то-

го, чтобы открывание багажника не вызвало срабатывание системы. Через 3 секунды после того, как ба-

гажник будет закрыт, система

опять автоматически возьмет эти цепи под охрану.

Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-

пользоваться только для управления катушкой дополнительного реле.

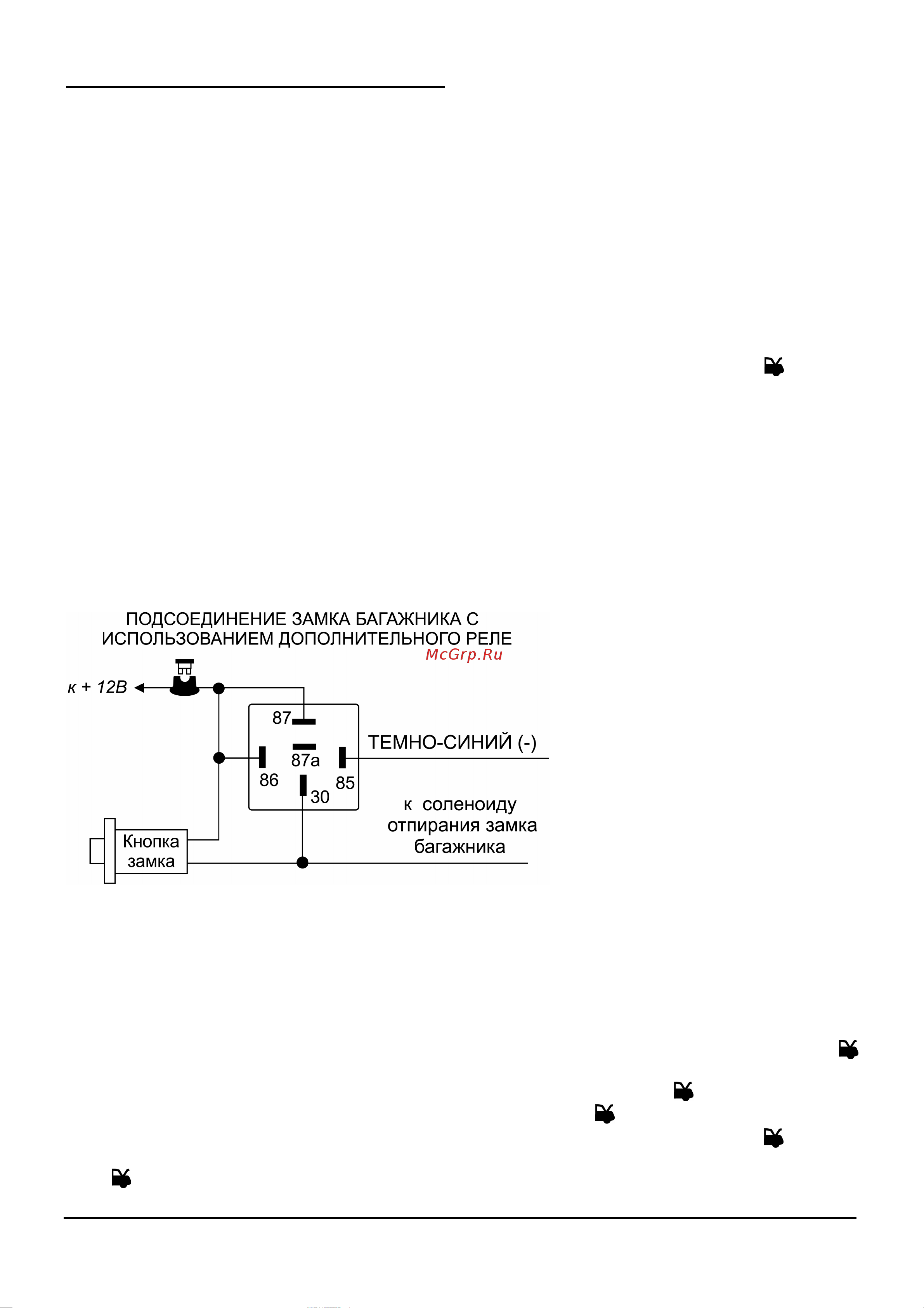

Подсоединение: Подсоедините ТЕМ-

НО-СИНИЙ провод к контакту № 85 до-

полнительного 30А реле, подсоедините

контакт № 86 реле к +12В. Подсоедини-

те остальные контакты реле

как показа-

но на схеме или в соответствии с вы-

бранной функцией канала 2 системы.

ВНИМАНИЕ: Подсоединение ТЕМНО-СИНЕГО провода непосредственно к сильноточным цепям замка ба-

гажника или к некоторым устройствам дистанционного запуска двигателя приведет к повреждению основно-

го блока системы.

2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-

ными иными дополнительными устройствами. Режим работы выхода канала 2 в этом

случае может быть

запрограммирован при установке системы (программируемая функция № 19) как:

♦ Отрицательный “импульсный” сигнал, активизируемый на 1 секунду или на все время, пока кнопка

передатчика удерживается в нажатом положении, но не более 25 секунд;

♦ Отрицательный “постоянный” сигнал, активизируемый при нажатии кнопки

передатчика на 3 се-

кунды и работающий до следующего нажатия и удерживания кнопки

передатчика на 3 секунды.

♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при нажатии кнопки

передат-

чика на 3 секунды и работающий в течение 30 секунд либо до следующего нажатия и удерживания кноп-

ки

передатчика на 3 секунды.
