ALLIGATOR SM-3100 “Инструкция по установке” rev A © Saturn Marketing Ltd.
21
УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ

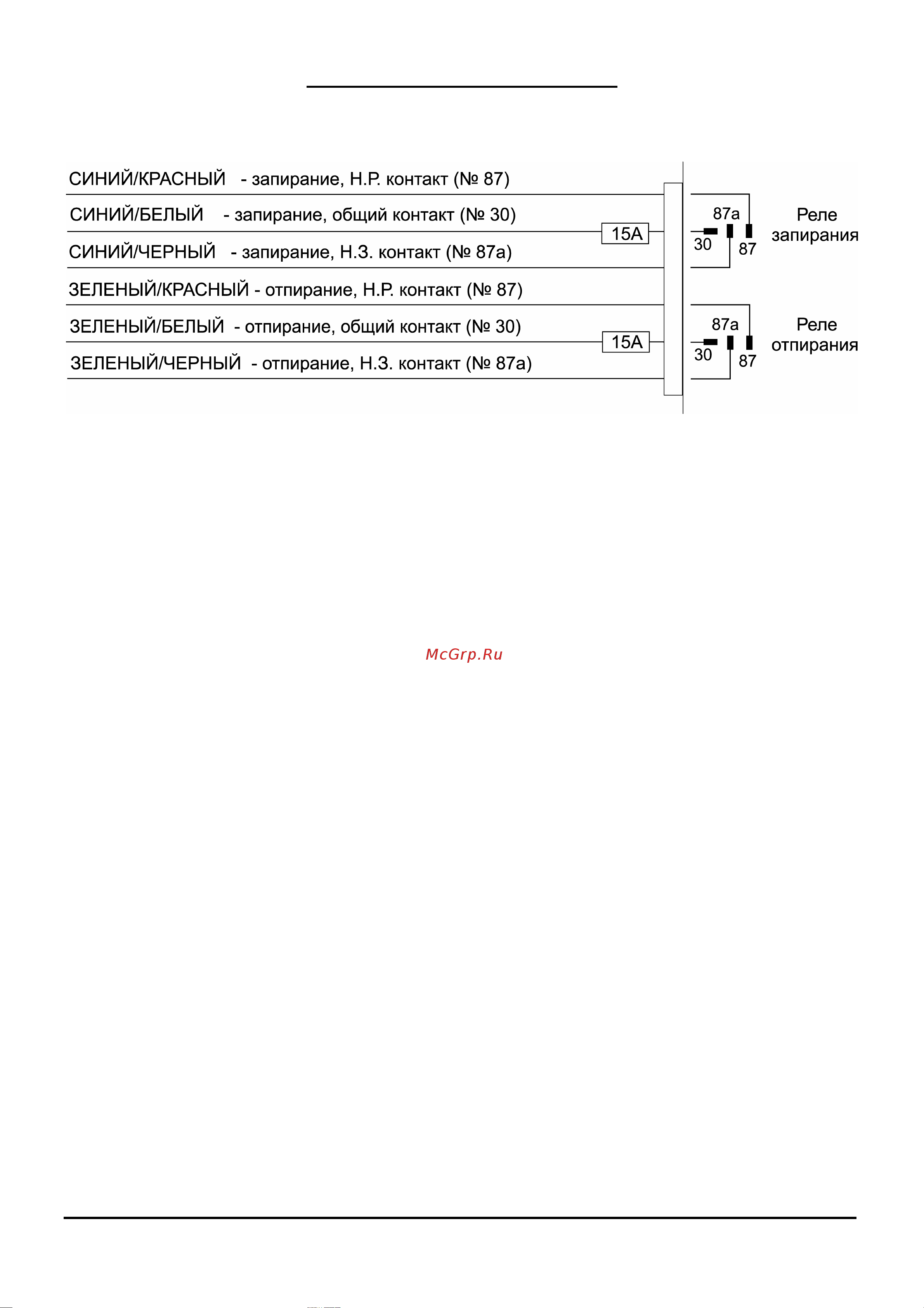

СИНИЙ/ЧЕРНЫЙ, СИНИЙ/БЕЛЫЙ, СИНИЙ/КРАСНЫЙ, ЗЕЛЕНЫЙ/ЧЕРНЫЙ, ЗЕЛЕНЫЙ/БЕЛЫЙ и ЗЕЛЕ-
НЫЙ/КРАСНЫЙ провода 6-контактного разъема системы предназначены для подсоединения встроенных
реле управления замками дверей. Функция каждого из этих проводов показана ниже.
Перед подключением системы к установленным электроприводам замков дверей необходимо определить
тип штатной системы центрального замка. Для этого – выньте выключатель дверного замка из панели две-
ри водителя и протестируйте провода, идущие от выключателя.
1. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОТРИЦАТЕЛЬНОЙ
ПОЛЯРНОСТИ (см. схему 1)
Если от выключателя идет 3 провода, один из
которых постоянно замкнут на “массу” (независимо от поло-
жения выключателя), а из двух других проводов один будет замыкаться на “массу” при переводе выключа-
теля в положение “Lock” (“Закрыто”), а другой будет замыкаться на массу при переводе выключателя в по-
ложение “Unlock” (“Открыто”) – Вы имеете дело с 3-проводной цепью отрицательной полярности.
♦ В автомобилях
такого типа СИНИЙ/ЧЕРНЫЙ и ЗЕЛЕНЫЙ/ЧЕРНЫЙ провода системы НЕ используются.
♦ ЗЕЛЕНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы должны быть подсоединены к “массе”.
♦ Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу запирания автомобиля.
♦ Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.
2. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ
СИГНАЛОМ ПОЛОЖИТЕЛЬНОЙ
ПОЛЯРНОСТИ (см. схему 2):
Если от выключателя идет 3 провода, один из которых постоянно замкнут на +12В (независимо от положе-
ния выключателя), а из двух других проводов один будет замыкаться на +12В при переводе выключателя в
положение “Lock” (“Закрыто”), а другой будет замыкаться на +12В при переводе выключателя в положение
“Unlock” (“Открыто”) –
Вы имеете дело с 3-проводной цепью положительной полярности.
♦ В автомобилях такого типа СИНИЙ/ЧЕРНЫЙ и ЗЕЛЕНЫЙ/ЧЕРНЫЙ провода системы НЕ используются.
♦ Подсоедините ЗЕЛЕНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы к +12В постоянного тока.
♦ Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу запирания автомобиля.
♦ Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ провод к
штатному проводу отпирания автомобиля.
3. 5 (4)-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОБРАТНОЙ (ПЕ-
РЕМЕННОЙ) ПОЛЯРНОСТИ (см. схему 3):
Если от выключателя идет 5 проводов (или иногда 4) – в данном автомобиле установлена штатная система
центрального замка с переменной полярностью управляющего импульса. В таких системах нет штатных
реле или собственно модуля центрального замка т.к. +12
В подается непосредственно от выключателя на
электроприводы замков и, к тому же, обеспечивается обратный выход на массу.
Один из 5 проводов, идущих от выключателя, будет постоянно замкнут на +12В, независимо от положения
выключателя. Два провода (или один) будут постоянно замкнуты на массу, независимо от положения вы-
ключателя. Из двух оставшихся проводов – один
будет замыкаться на +12В при переводе выключателя в
положение “Lock” (“Закрыто”), а другой будет замыкаться на +12В при переводе выключателя в положение
“Unlock” (“Открыто”).
В автомобилях данного типа необходимо перерезать штатные провода, идущие от главного выключателя
замков дверей (“Master”), находящегося в водительской двери, к выключателям замков других дверей, а
затем к электроприводам замков
.
