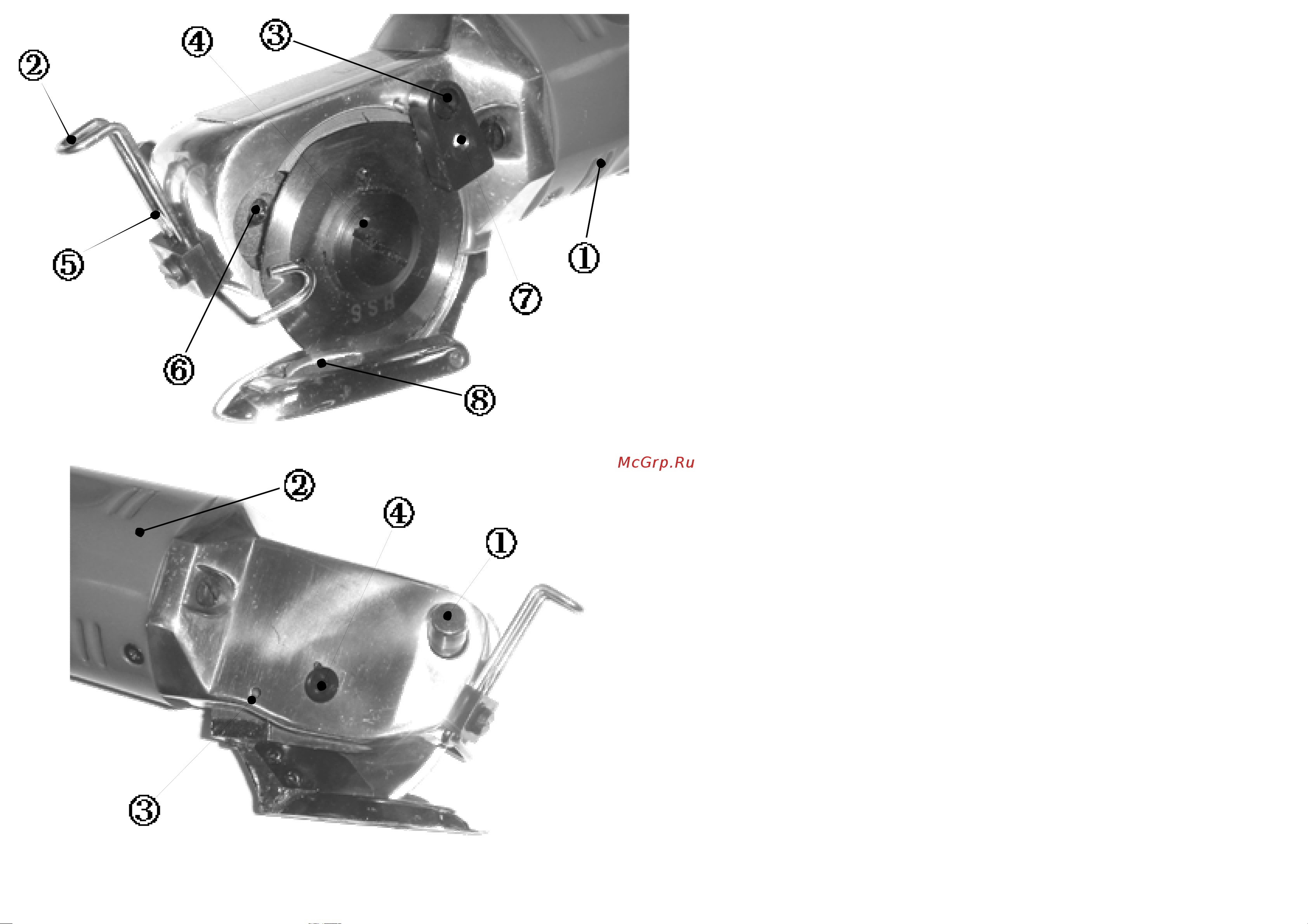

Рис.1
Рис.2
Технические характеристики
Высота разрезаемого настила (макс.) - 8 мм
Мощнос ть электродв игателя - 45 Вт
Напряжение – 220 В, 50 Гц
Вес - 1 кг
НАЗНАЧЕНИЕ
Ручная дисков ая машина РХМ 1-1 предназначена для резки одного или нескольких слоев
различных текстильных материалов , применяемых при изготов лении шв е й н ых изделий.
Ма шина, как прав ило, применяется для осноров ки кроя и подкраив ания одной или нескольких
деталей. Констру кция машины (наличие отв етного ножа поз.8 рис.1) позволяет резать тонкие
ткани в один слой.
РАБОТА С МАШИНОЙ
Встав ьте вилку в розетку с с о о тв етс тв у ю щи м напряжением. Для включения машины нажмите
на ру ч ку (кнопку включения) поз.1 рис.1 и у держив айте её в нажатом состоянии во в ремя
работы. Для отключения машины отпу стите ру ч ку . Электродв игатель машины обору дов ан
дв ойной изоляцией и не требует заземления. Перед работой установ ите защитну ю скобу поз.2
рис.1 на высоту соотв етствующу ю толщине раскраив аемого настила ткани.
ВНИМАНИЕ
При работе бу дь т е осторожны. Нож машины при работе может нанести трав му. Внимательно
следите за электрошну ром питания машины. Пов реждение шн у р а ножом может вывести
машину из строя. Этот случай не яв ляетс я гарантийным и ремонт машины осу ществ ляется за
счет покупателя.
ЗАТОЧКА НОЖА
При зату плении ножа осу ще с тв и те его заточку. Для заточки ножа нажмите на кнопку заточки
поз.1 рис.2, чтобы заточной камень заточил в ращающийся нож. По окончании заточки
пров ерьте её качеств о на пробном ку с ке материала. Если заточка недостаточна, то пов торите
процесс заточки ножа.
ЗАМЕНА НОЖА
При необходимости замены ножа отв ерните смазочное устройство поз.3 рис.1, встав ьте шт ыр ь
в отв ерстие ножа и застопорите нож. Затем отв ерните винт крепления ножа поз.4 рис.1 и
снимите нож.
ЗАМЕНА ЗАТОЧНОГО КАМНЯ
Для замены заточного камня:
- Снимите нож
- Выв ерните винт поз.5 рис.1 крепления заточного устройства и снимите устройство с машины,
- Отв ерните винт поз.6 рис.1, снимите старый камень и установите нов ый,
- Установ ите механизм заточки в корпус машины и зав ерните винт поз.5 рис.1.
Регу лируя винт поз.5, добейтесь плав ного перемещения вперёд и назад заточного камня.
ЗАМЕНА ЩЕТОК
После длительной работы машины может потребов аться замена электрощеток. Замена
электрощеток произв одится тогда, когда их высота составляет менее 4 мм. Для замены щеток
снимите корпус машины поз.2 рис.2 и замените щетки на нов ые.
СМАЗКА МАШИНЫ
При резке материалов, которые липну т к ножу необходимо залить небольшое количеств о
машинного масла в отв ерстие поз.7 рис.1 и поз.3 рис.2 для снижения сопротив ления при резке.
При постоянном и регу лярном использов ании машины один раз в месяц смазыв айте червяк и
червячное колесо через отв ерстие поз.4 рис.2. Подшипники электродв игателя смазыв айте
каждые 12 месяцев . Для смазки подшипников разберите корпус машины.
ОСБЕННОСТИ РЕЗКИ РАЗЛИЧНЫХ МАТЕРИАЛОВ
Для различных материалов применяются ножи разной конфигу рации:
- 6-тиу гольные ножи применяются для резки синтетической ткани, тонких кож и дру гих
достаточно жестких материалов .
- Кру глый нож применяется для резки легких и среднетяжелых тканей.
