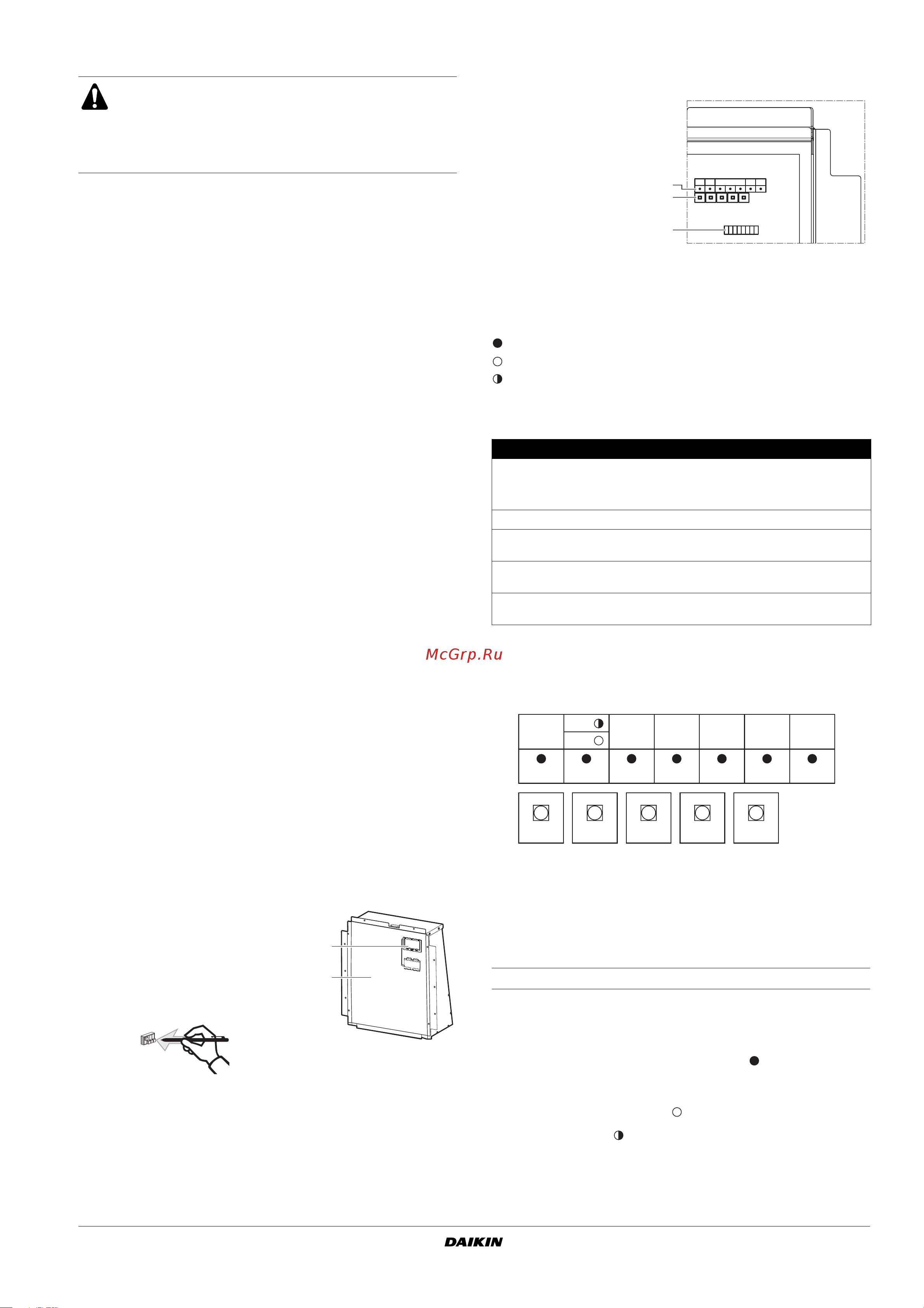

RZQ200+250B7W1B
Кондиционер типа «сплит-система»
4PW21952-1A
Инструкция по монтажу
17
9.2. Что нужно проверить перед первым запуском
Перед запуском после установки проверьте следующее:
1 Положение выключателей, требующих предварительной
настройки
Перед включением электропитания убедитесь в том, что
выключатели установлены правильно.
2 Линия электропитания и линия управления
Провода для линии электропитания и линии управления
выбраны с учетом рекомендаций, приведенных в этой
инструкции, а также согласно электрическим схемам и
национальным стандартам.
3 Размеры и изоляция трубопроводов
Проверьте, правильно ли выбраны размеры трубопроводов,
и правильно ли выполнена их изоляция.
4 Дозаправка хладагентом
Количество хладагента, которое необходимо добавить
в блок, должно быть записано на табличке «Дополнитель-
ное количество хладагента», прикрепленной к тыльной
стороне передней крышки.
5 Проверьте сопротивление изоляции цепи силового
электропитания.
Используя мегомметр на 500 В, проверьте, чтобы
сопротивление изоляции составляло не менее 2 М при
приложенном напряжении 500 В пост. тока между проводом
и землей. Никогда не используйте мегомметр для проверки
линии управления.
6 Дата установки
Для справки запишите дату монтажа на наклейку,
нанесенную на обратную сторону верхней передней
панели.
9.3. Настройка на месте
В случае необходимости выполните настройку на месте в соот-
ветствии со следующими инструкциями. Более подробную
информацию смотрите в руководстве по техническому
обслуживанию.
Открытие электрического щитка и обращение
с выключателями
При выполнении настройки на месте
снимайте смотровую крышку (1).
Переключайте выключатели
изолированной палочкой (например,
шариковой ручкой) во избежание
прикосновения к деталям,
находящимся под напряжением.
По окончании работы не забывайте устанавливать смотровую
крышку (1) в крышку электрического щитка (1).
Расположение DIP-переключателей, светодиодов и
кнопок
Состояние светодиода
В настоящем руководстве состояние светодиодов обозначается
следующим образом:
НЕ СВЕТИТСЯ
СВЕТИТСЯ
мигает
Установка DIP-переключателей (Смотрите рисунок 21)
Установка кнопочного выключателя (BS1~5)
Функция кнопочного выключателя на печатной плате наружного
блока (A1P):
Установка режима
Режим можно изменить с помощью кнопки « »,
выполнив следующие действия:
Для 1 режима установки: Один раз нажмите кнопку
« »; светодиод H1P погаснет .
Для 2 режима установки: Нажмите кнопку « » и
удерживайте ее в нажатом положении в течение 5 секунд;
загорится светодиод H1P .
Если при мигающем светодиоде H1P один раз нажать кнопку
«», режим установки сменится на 1 режим установки.
Убедитесь в том, что питание отключено.
Прочно закрепите шнур электропитания.
Подача электропитания при отсутствии фазы N
или ее неправильном подключении приведет
к поломке оборудования.
2
1
1 Светодиоды H1~7P
2 Кнопочные
выключатели BS1~BS5
3 DIP-переключатель 1
(DS1: 1~8)
Что устанавливается DIP-переключателем DS1
3 УСТАНОВКА РЕЖИМА РАБОТЫ С НИЗКИМ УРОВНЕМ
ШУМА ( )
( = не установлено = заводская установка)
4 ВЫСОКОЕ СТАТИЧЕСКОЕ ДАВЛЕНИЕ
5 АВТОМАТИЧЕСКИЙ ПЕРЕХОД НА РАБОТУ С НИЗКИМ
УРОВНЕМ ШУМА В НОЧНОЕ ВРЕМЯ
6 УСТАНОВКА ОГРАНИЧЕНИЯ ПОТРЕБЛЯЕМОЙ
МОЩНОСТИ ( )
1, 2, 7, 8 НЕ ПРЕДУСМОТРЕНО
НЕ МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ УСТАНОВКУ.
Для изменения заданного режима
Для настройки на месте
Для настройки на месте
Для пробного запуска
Для принудительного размораживания или
откачки
1
2
3
L.N.O.P
OFF
DEMAND
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
FORCED
DEF
H1P H2P H3P H4P H5P H6P H7P
MODE
TEST:
HWL:
HIGH STATIC
PRESSURE
LN.O.P
NGHT
L.N.O.P
DEMAND
BS1 MODE
BS2 SET
BS3 RETURN
BS4 TEST
BS5 FORCED DEF
BS1 MODE
BS1 MODE
BS1 MODE
BS1 MODE
