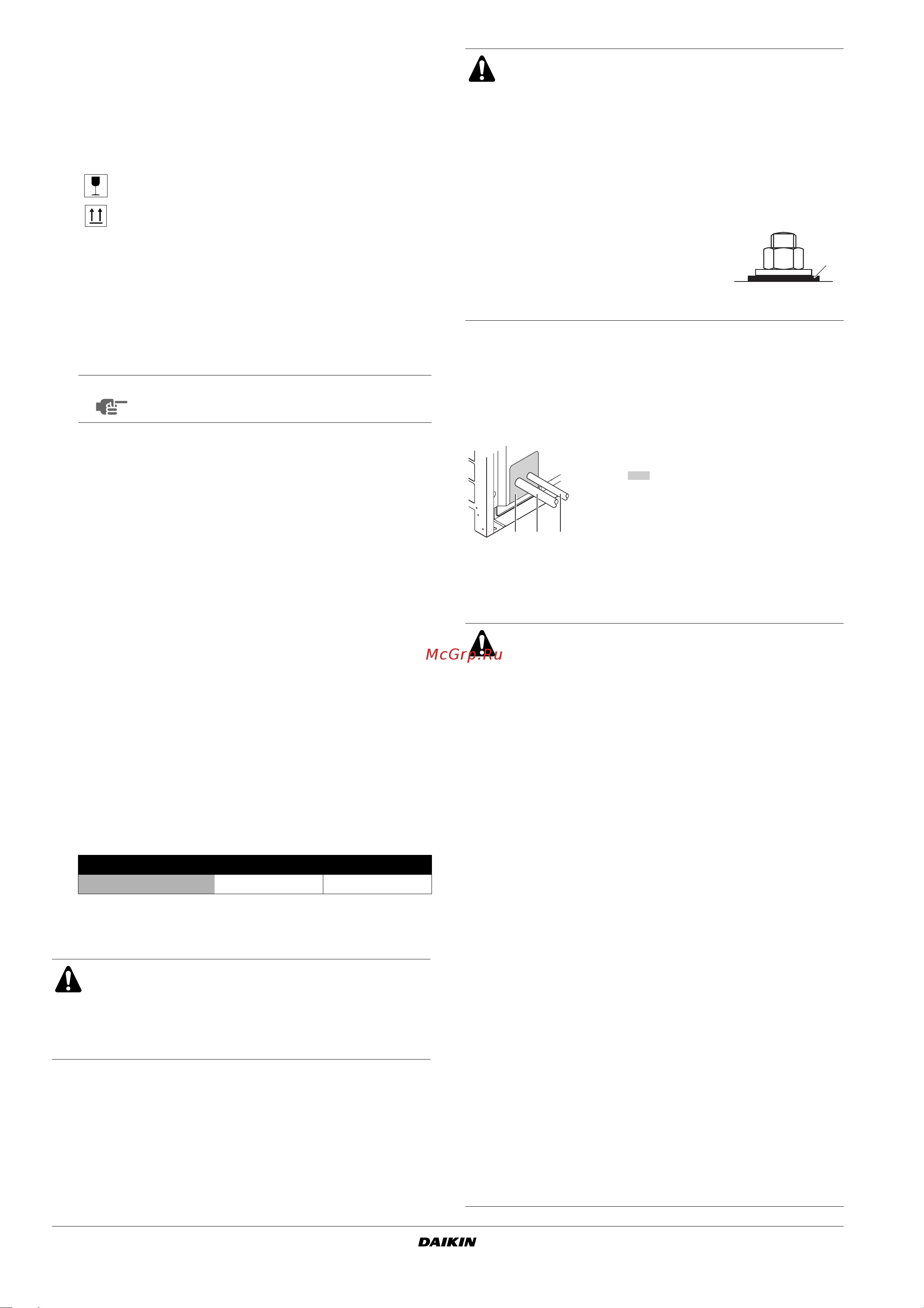

Daikin RZQ250B7W1B [8/26] Осмотр и транспортировка блока
![Daikin RZQ200B7W1B [8/26] Осмотр и транспортировка блока](/views2/1794914/page8/bg8.png)
Инструкция по монтажу
4
RZQ200+250B7W1B
Кондиционер типа «сплит-система»
4PW21952-1A
5. Осмотр и транспортировка блока
Сразу же после доставки следует тщательно осмотреть упа-
ковку и о любом замеченном повреждении немедленно сооб-
щить представителю организации, осуществившей доставку.
При погрузке и разгрузке блока необходимо иметь ввиду
следующее:
1 Этот символ означает: «Осторожно».
Не переворачивайте блок во избежание повреждения
компрессора.
2 Заранее выберите траекторию погрузки блока.
3 При подъеме блока краном закрепите его с помощью двух
строп длиной не менее 8 м.
4 При подъеме блок необходимо защитить от повреждений,
уложив прокладки в местах контакта со стропами; также
обращайте внимание на положение центра тяжести блока.
5 Старайтесь доставить блок как можно ближе к месту
монтажа, не вынимая его из упаковки — это сведет
к минимуму вероятность механических повреждений при
транспортировке. (Смотрите рисунок 4)
6. Распаковка и размещение блока
■ Отвинтите четыре винта, которыми блок прикреплен
к стеллажу.
■ Проверьте, чтобы основание, на которое устанавливается
блок, было достаточно прочным — это позволит избежать
излишних шумов и вибрации.
■ Закрепите блок с помощью четырех анкерных болтов М12.
■ Ширина основания под блоком должна составлять более
765 мм.
■ Блок должен быть размещен на твердом ровном основании
(стальном или бетонном), как показано на рисунке 5.
■ Ширина поверхности опоры блока на основание должна
составлять не менее 66 мм (ширина опорной ноги блока
составляет 66 мм).
МЕРА ПРЕДОСТОРОЖНОСТИ
Заблокируйте все щели в отверстиях выхода труб и
электропроводки с помощью герметизирующего материала
(приобретается на внутреннем рынке). (В противном случае
возможно проникновение в агрегат мелких животных).
Пример: вывод трубопровода через переднюю панель
7. Трубопровод хладагента
ПРИМЕЧАНИЕ
Используйте стропы шириной ≤20 мм,
способные выдержать вес блока.
1 Упаковочный материал
2 Отверстие (большое)
3 Стропа
4 Отверстие (малое) (40х30)
5 Прокладка
Модель A B
RZQ200+250 930 792
Не используйте подставки для поддержки углов.
(Смотрите рисунок 6)
X Не допускается
O Допускается
■ Для отвода воды от основания блока проложите
вокруг него дренажную канавку.
■ Если блок устанавливается на крыше, проверьте,
обладает ли она достаточной прочностью и
хорошо ли с нее стекает вода.
■ Если блок устанавливается на выносной раме, на
расстоянии 150 мм непосредственно под блоком
необходимо установить щиток из водо-
непроницаемого материала, чтобы предотвратить
намокание стены и других конструкций здания.
■ При установке в коррозионной
среде используйте гайку
с резиновой зажимной про-
кладкой (1), чтобы защитить
притягивающую часть гайки
от ржавления.
Для дозаправки следует использовать хладагент
R-410A.
Все работы по прокладке трубопроводов должны
производиться квалифицированным специалистом
с учетом местных и государственных нормативов.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПАЙКЕ
ТРУБОПРОВОДА ХЛАДАГЕНТА
■ Не пользуйтесь флюсом при пайке медного
трубопровода хладагента. Особенно это касается
трубопровода хладагента на основе гидро-
фторуглерода. Используйте присадочный метал
на основе фосфорной меди (BCuP), для которого
не нужен флюс.
Флюс оказывает на трубы циркуляции хладагента
исключительно вредное воздействие. Например,
если используется флюс на основе хлора, он
вызовет коррозию трубы, а особенно, если во
флюсе содержится фтор, он разрушит масло,
используемое в контуре.
■ При пайке трубы необходимо продувать азотом.
(Пайка без азотной продувки или без накачки
азота в трубопровод приведет к образованию
обширной оксидированной пленки на внутренней
поверхности труб, что негативно повлияет на
работу клапанов и компрессоров охлаждающей
системы.)
■ По окончании монтажных работ убедитесь
в отсутствии утечек паров хладагента.
При утечке паров хладагента в помещении и их
соприкосновении с открытым огнем возможно
образование ядовитых газов.
В случае утечки:
• немедленно проветрите помещение;
• не прикасайтесь к протекшему хладагенту. Это
может вызвать обморожение.
1
123
1 Заглушите места, помеченные цветом
«»
(если трубопровод выводится через
переднюю панель)
2 Трубопровод газообразного хладагента
3 Трубопровод жидкого хладагента
