IP-монитор — руководство пользователя 10
Раздел 2
Разъемы и подключение
2.1 Описание разъемов ALARM/RS-485, ALARM/POWER
Каждый разъём содержит 20 контактов. Разъемы имеют вид, показанный на рисунке ниже:
1 11
10
1
RES
RES
GND
ALARM IN
A8
A7
A6
A5
A4
A3
A2
A1
GND
GND
A01
A02
RS485+
RS485-
12V
AIN8
AIN7
AIN6
AIN5
AIN4
AIN3
AIN2
AIN1
GND
RES
RES
RES
RES
N02
N01
COM1
RS485-
RS485+
COM2
11
10 20
20
20
20
11
11
10
10
1
1

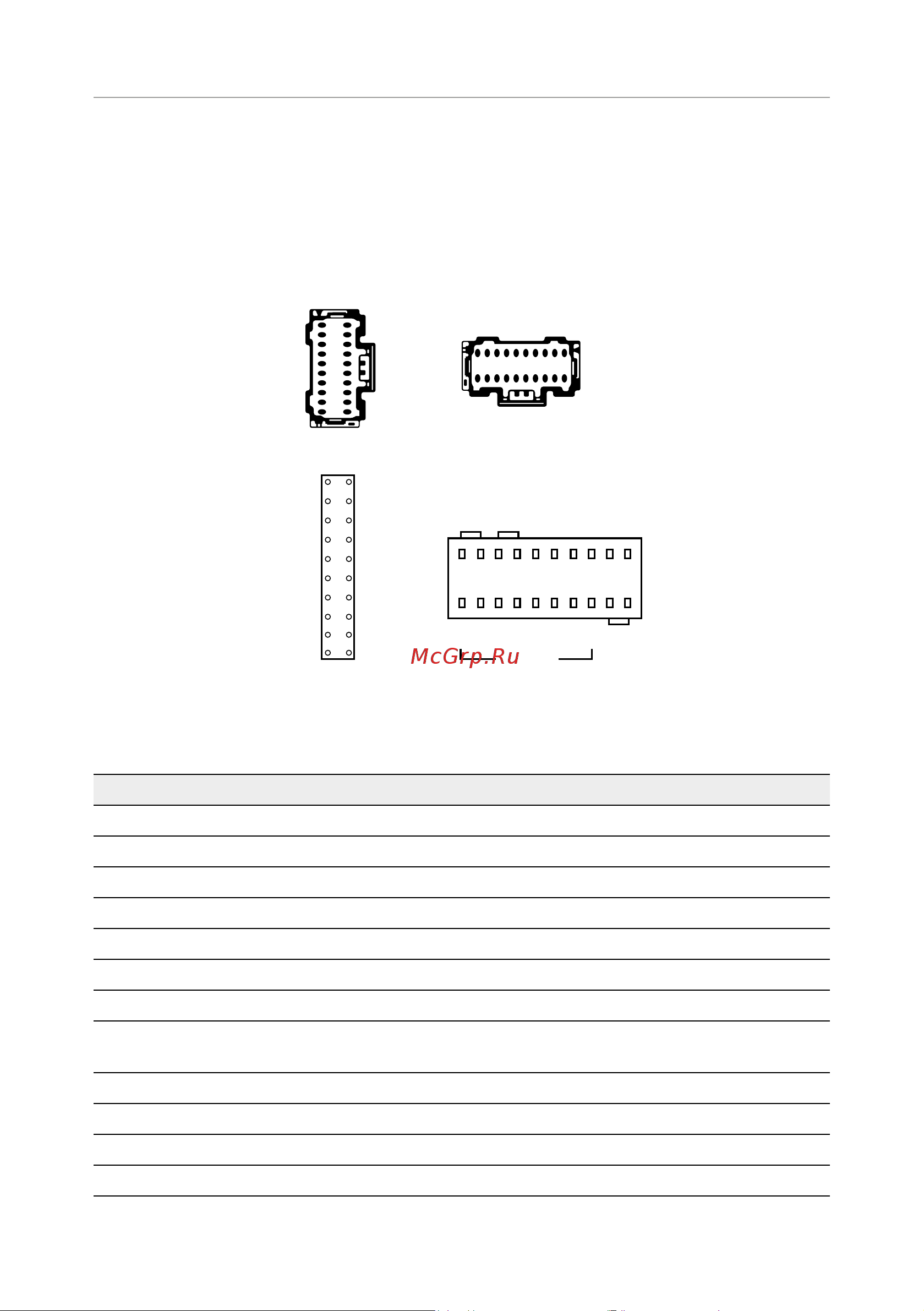

Рисунок 2-1-1 Разъем ALARM/RS-485 (слева) и ALARM/POWER (справа)
Таблица 2-1 Назначение контактов
Обозначение Расшифровка Описание
RES RESERVED Не используется, зарезервирован на будущее
NO1 Normal-open1 Нормально-открытый выход 1
COM1 Common1 Общий провод выхода 1
NO2 Normal-open2 Нормально-открытый выход 2
COM2 Common2 Общий провод выхода 2
AO1 Alarm Output 1 Нормально-открытый выход 1
AO2 Alarm Output 2 Нормально-открытый выход 2
GND Ground «Земля», Общий провод тревожных входов/
выходов, «минус» питания DC 12V
AIN1-8 (A1-8) Alarm Input 1-8 Тревожный вход 1-8
RS-485+ RS-485+ Интерфейс RS-485 контакт «плюс»
RS-485- RS-485- Интерфейс RS-485 контакт «минус»
12V 12V DC Вход питания DC12V (“+” питания)
