RZQS71~140D7V1B + RZQS71D2V1B
Кондиционеры типа «сплит-система»
4PW49302-1B
Инструкция по монтажу
8
■ При работе в режиме охлаждения при низкой температуре
окружающей среды, а также при работе в других условиях
под низким давлением, используйте силиконовую подушку
или аналогичные средства, чтобы предотвратить
замерзание накидной гайки запорного вентиля в контуре
газообразного хладагента (см. рисунок). Замерзание
накидной гайки может привести к утечке хладагента.

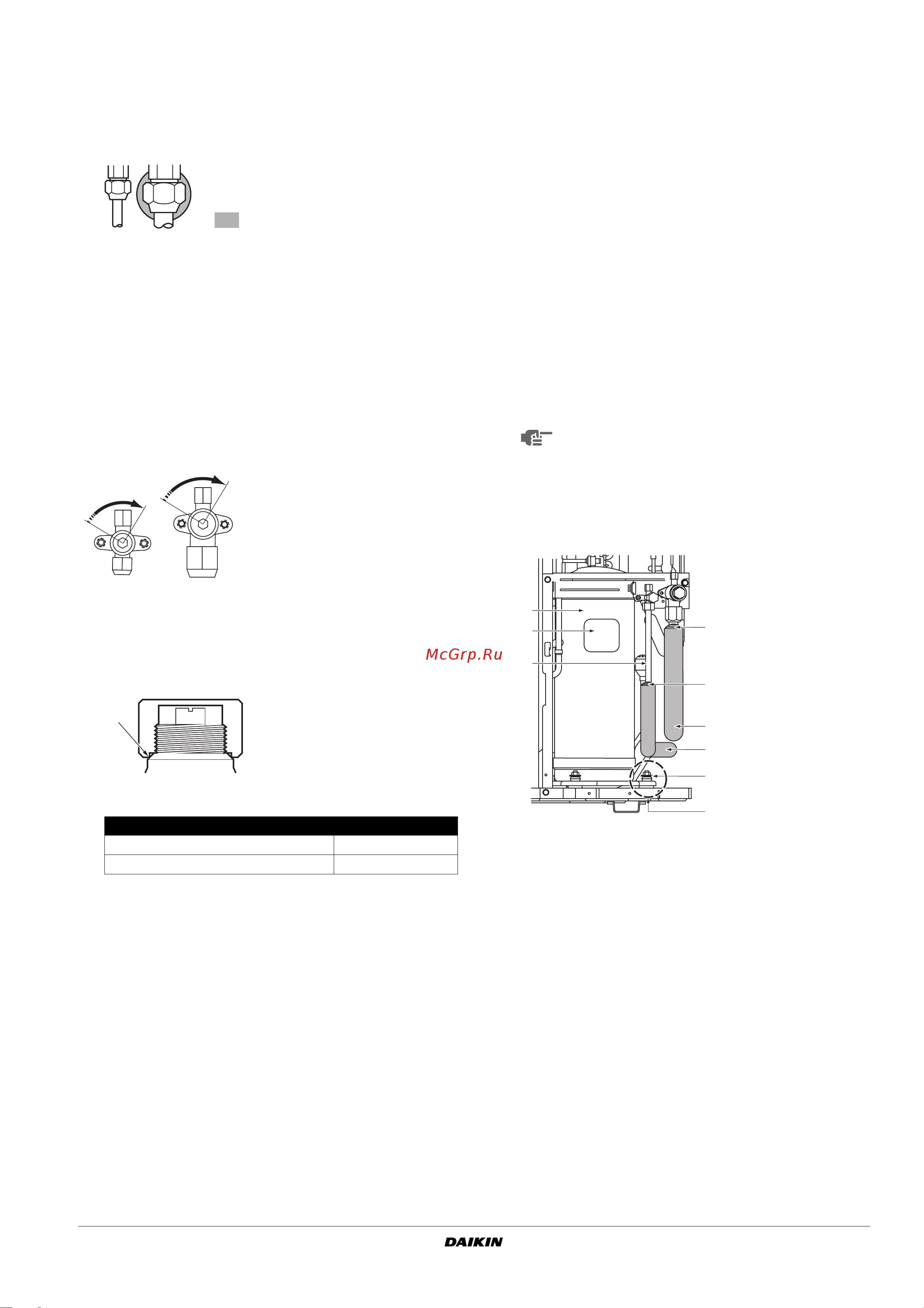

Как использовать запорный вентиль
Используйте шестигранные гаечные ключи шириной 4 мм и
6 мм.
■ Открытие вентиля
1. Оденьте шестигранный ключ на штангу вентиля и повер-
ните ее против часовой стрелки.
2. Поворачивать штангу следует до упора. Вентиль открыт.
■ Закрытие вентиля
1. Оденьте шестигранный ключ на штангу вентиля и повер-
ните ее по часовой стрелке.
2. Поворачивать штангу следует до упора. Вентиль закрыт.
Рекомендации по использованию крышки вентиля
■ В месте, указанном стрелкой, крышка обеспечивает
герметичное соединение.
См. рисунок.
Следите за тем, чтобы не повредить ее.
■ По окончании работы с вентилем обязательно затяните
крышку.
■ После затяжки крышки проверьте, чтобы не было утечки
хладагента.
Рекомендации по использованию сервисного порта
■ Используйте гибкий заправочный шланг с толкателем и
клапаном, чтобы была возможность извлечь хладагент,
оставшийся в шланге.
■ По окончании работы установите крышку клапана на место
и затяните ее.
Момент затяжки: 11,5~13,9 Н•м
Рекомендации по соединению трубопроводов и по
поводу изоляции
■ Проследите за тем, чтобы ответвления труб внутренних и
наружного блоков не соприкасались с защитной крышкой
клеммой колодки компрессора.
В случае выявления возможности контакта этой крышки
с изоляцией трубопровода жидкого хладагента измените
высоту как показано на рисунке ниже. Также проследите за
тем, чтобы трубопроводы не касались болтов и внешних
панелей компрессора.
■ Если наружный блок установлен выше внутреннего блока,
то возможно следующее:
Вода, конденсируемая на запорном вентиле, может стекать
во внутренний блок. Чтобы этого не произошло, запорный
вентиль необходимо теплоизолировать.
■ Если температура воздуха превышает 30°C, а относитель-
ная влажность выше 80%, толщина изоляционного
материала должна быть не менее 20 мм — тогда на поверх-
ности изоляционного материала конденсат скапливаться
не будет.
■ Не забудьте изолировать трубопроводы жидкого и газо-
образного хладагента, а также их ответвления.
(максимальная температура, до которой может нагреться
трубопровод газообразного хладагента, составляет около
120°C; используйте изоляционный материал, рассчитанный
на эту температуру).
Силиконовая уплотнительная подушка
(проверьте, чтобы не осталось зазоров)
Направление закрытия
A Трубопровод жидкого
хладагента
B Трубопровод газообразного
хладагента
Момент затяжки
Трубопровод жидкого хладагента 13,5~16,5 Н•м
Трубопровод газообразного хладагента 22,5~27,5 Н•м
A
B
На открытых трубах может скапливаться кон-
денсат, а прикосновение к ним может привести
к ожогам.
2
1
3
5
5
A
4
4
6
1 Компрессор
2 Защитная крышка
клеммной колодки
3 Трубопроводы
наружного и
внутренних блоков
4 Закупорка и т.п.
5 Изоляционный
материал
6 Болты
A Будьте осторожны
с соединениями
труб, болтов и
внешней панели
