Инструкция по монтажу
9
RZQS71~140D7V1B + RZQS71D2V1B
Кондиционеры типа «сплит-система»
4PW49302-1B
Рекомендации по работе с соединениями
с накидными гайками
■ Размеры и моменты затяжки для развальцовки труб см.
в приведенной ниже таблице. (Слишком сильная затяжка
приведет к поломке раструба.)
В отсутствие динамометрического ключа помните о том,
что сопротивление при затяжке можно внезапно возрасти.
Не затягивайте гайки далее указанных углов.
■ На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая
к затяжке накидной гайки, наживите ее, сделав 3 - 4
оборота рукой.
■ После окончания монтажных работ проверьте трубные
соединения на герметичность с помощью азота или
аналогичных веществ.
Рекомендации по применению масляных ловушек
Поскольку существует опасность того, что масло, задержав-
шись в вертикальной трубе после выключения системы,
потечет обратно в компрессор и возникнет эффект гидравли-
ческого сжатия, в результате чего циркуляция масла
нарушится, на соответствующем вертикальном участке трубо-
провода газообразного хладагента необходимо установить
масляную ловушку.
■ Место установки ловушки (Смотрите рисунок 6)
A Наружный блок
B Внутренний блок
C Трубопровод газообразного хладагента
D Трубопровод жидкого хладагента
E Масляная ловушка
H Ловушки необходимо устанавливать на вертикальных участках
через каждые 10 м.
■ Если наружный блок расположен выше внутреннего,
ловушки устанавливать не нужно.

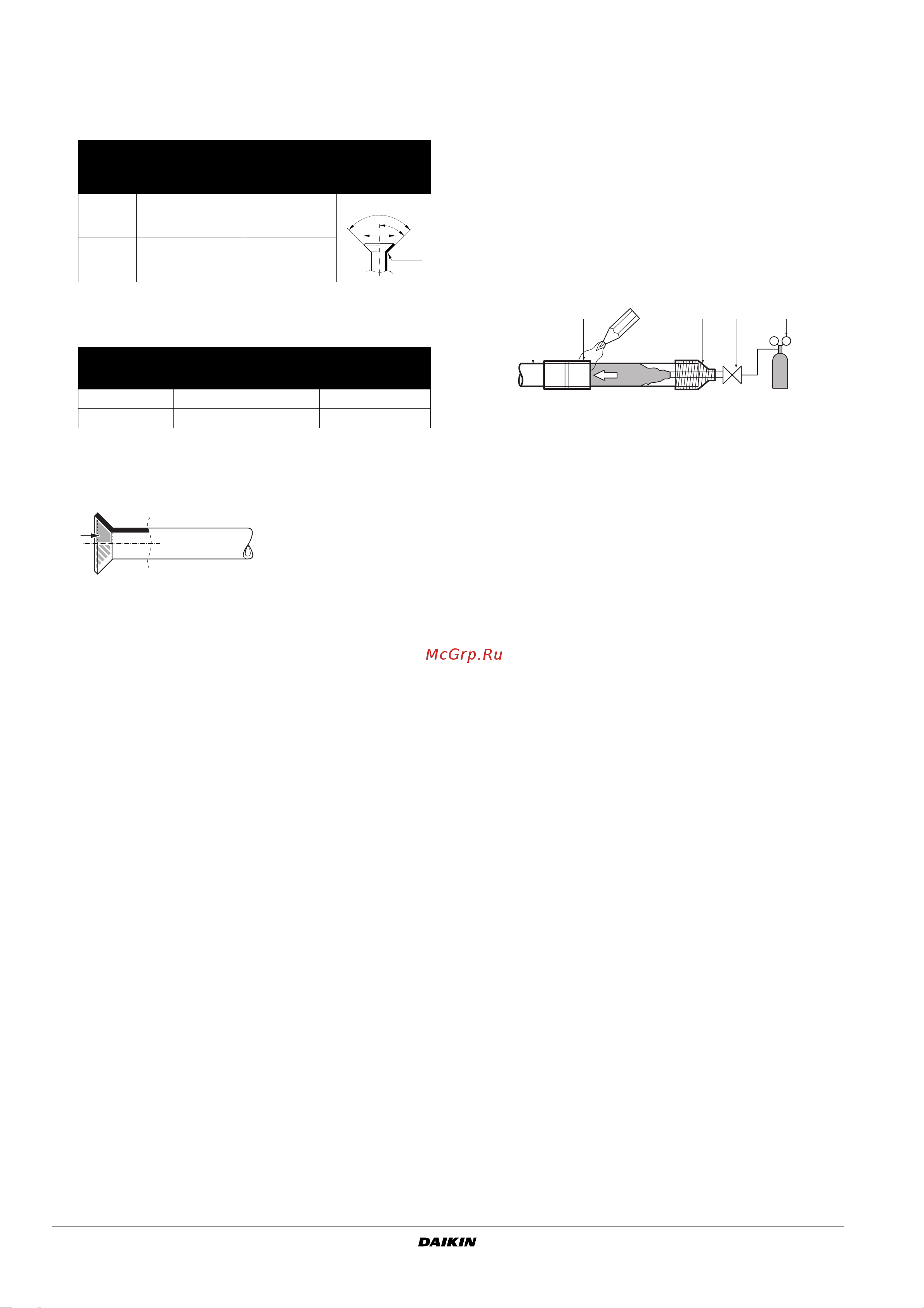

Рекомендации по пайке
■ При пайке трубы необходимо продувать азотом.
Пайка без азотной продувки или без накачки азота
в трубопровод приведет к образованию обширной оксиди-
рованной пленки на внутренней поверхности труб, что
негативно повлияет на работу клапанов и компрессоров
охлаждающей системы. Тем не менее при пайке не следует
использовать средства, предотвращающие окисление.
Остаточные частицы таких предотвращающих средств
могут засорить трубы или вызвать нарушение работы
компонентов.
■ При пайке с азотной продувкой азот должен подаваться
в трубопровод под давлением 0,02 МПа (этого достаточно,
чтобы он начал выступать на поверхность), при этом
необходимо установить редукционный клапан.
Вакуумирование системы
■ Не вытесняйте воздух из системы, подавая в нее хлад-
агент. Дополнительного количества хладагента для
удаления воздуха из системы не предусмотрено. Для
откачки воздуха применяется вакуумный насос.
■ Трубы, расположенные внутри блоков, проверяются на
утечку хладагента на заводе. Трубопроводы, проклады-
ваемые на месте установки системы, должны быть про-
верены на утечку специалистами, прокладывающими их.
■ До проведения проверки на утечку и вакуумирования
убедитесь в том, что запорные вентили плотно закрыты.
Схема вакуумирования и проверки на утечку:
см. рисунок 8
Сечение
труб
Момент затяжки
накидной гайки
Размеры A
развальцо-
ванного торца
трубы (мм)
Форма
развальцовки
Ø9,5 33~39 Н•м 12,8~13,2
Ø15,9 63~75 Н•м 19,3~19,7
Сечение труб
Угол дальнейшей
затяжки
Рекомендуемая
длина рычага
инструмента
Ø9,5 60°~90° 200 мм
Ø15,9 30°~60° 300 мм
R=0.4~0.8
45°
±2
90°
±2
A
1 Трубопроводы хладагента
2 Спаеваемые детали
3 Изолирующая обмотка
4 Ручной клапан
5 Редукционный клапан
6 Азот
A Сплит-система
B Система с несколькими одновременно работающими
внутренними блоками
1 Манометр
2 Азот
3 Хладагент
4 Взвешивающее устройство
5 Вакуумный насос
6 Запорный вентиль
7 Основной трубопровод
8 Ответвления труб
9 Комплект разветвительных элементов/рефнетов
(поставляется по дополнительному заказу)
12 345
6
6
