Unixfit SL-430 [12/19] Инструменты
![Unixfit SL-430 [12/19] Инструменты](/views2/1795592/page12/bgc.png)
12
94
94
19
18
8
7
51
50
49
11
49
51
50
6
5
12
1

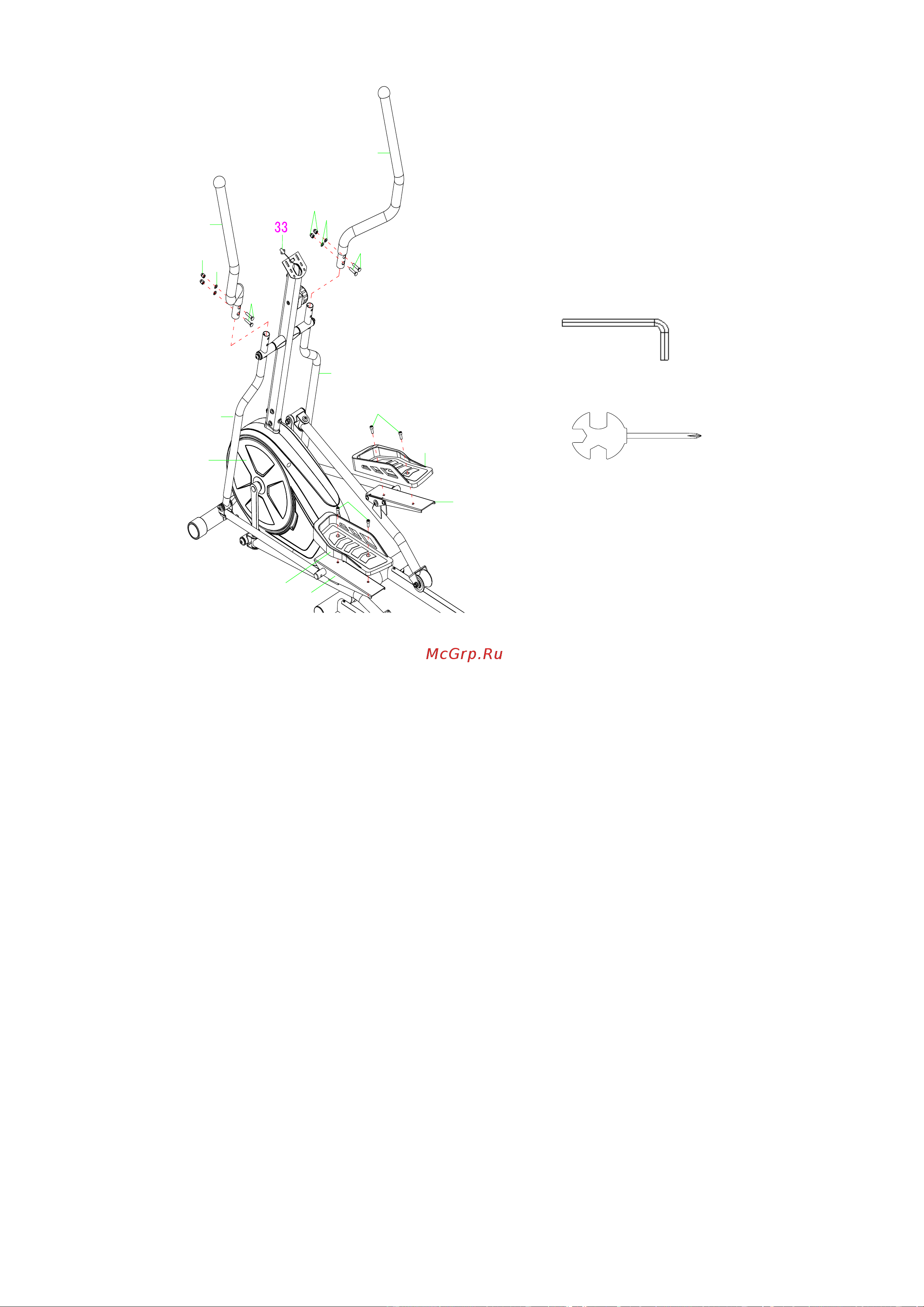

4. Установка левого/правого поручней и левой/правой педалей
Закрепите левый и правый поручни (11) (12) в трубках левого и правого поручня (5)
(6) с помощью четырех винтов M8x40 (49), четырех дуговых шайб Ф8xФ20x1,5 (50) и
четырех гаек-заглушек M8 (51). Затяните все винты с помощью гаечного ключа с
крестообразной отверткой и шестигранного ключа S6.
Отсоедините предварительно прикрепленные четыре шестигранных винта M8x20
(94) от соединения левой и правой ножных стоек (7) (8).
Прикрепите левую и правую педали (18) (19) к соединениям левой и правой ножных
стоек (7) (8) с помощью четырех шестигранных винтов M8x20 (94), которые вы сняли
в начале этого шага. Затяните все винты с помощью шестигранного ключа S6.
Инструменты:
Шестигранный ключ S6
Гаечный ключ с крестообразной
отверткой S13-S14-S15
Инструменты:
Шестигранный ключ S6
Гаечныйк ключ с крест.
отверткой ГS13-S14-S15
