Unixfit MV-500E [7/28] Инструкция по сборке

ИНСТРУКЦИЯ ПО СБОРКЕ

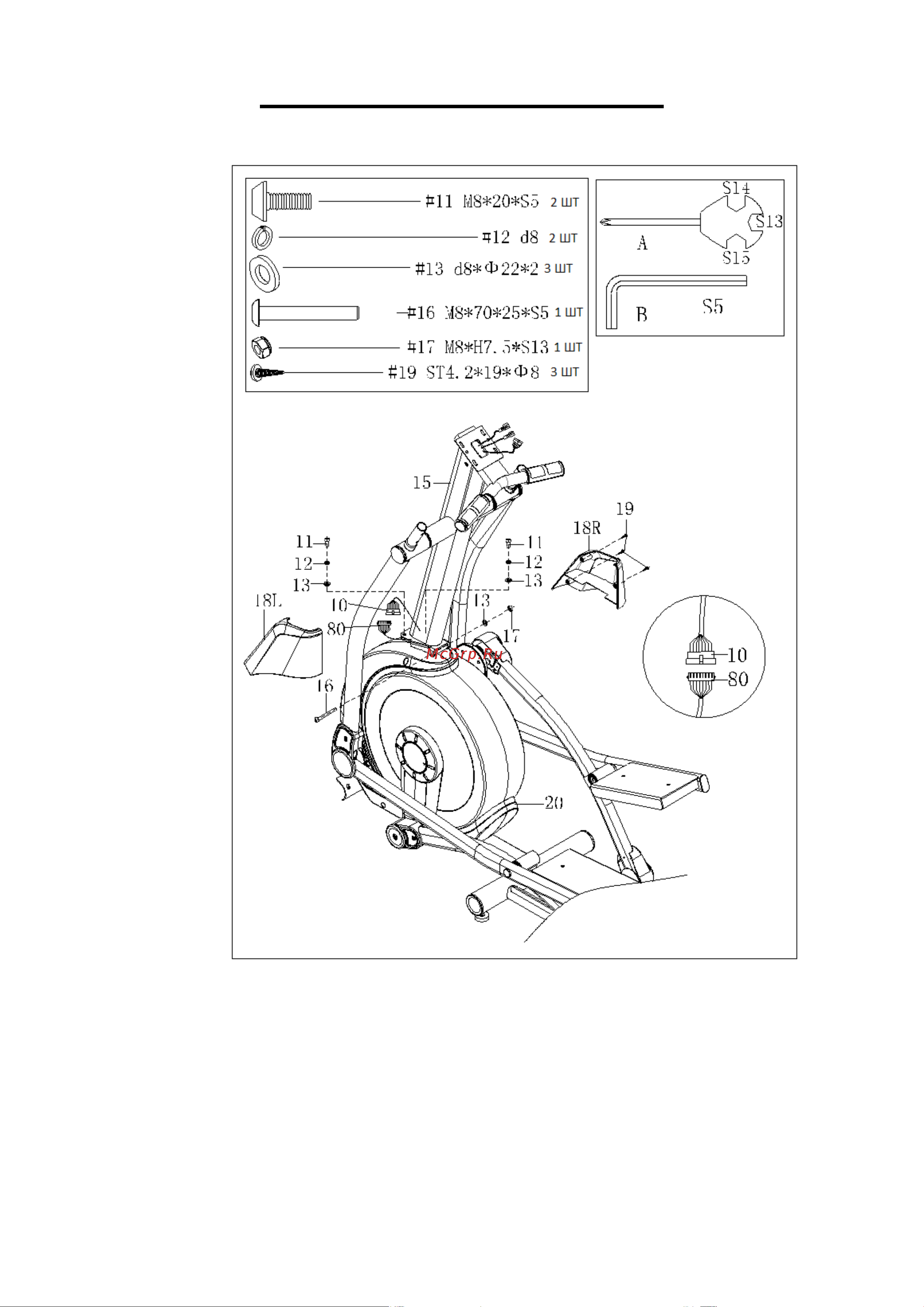

ШАГ 1:

A. Соедините магистральный кабель 1(10) с соединительным поручнем (15) и

магистральный кабель 2(80) – с основной рамой (20). Затем подсоедините

соединительный поручень (15) к основной раме (20).

B. Закрепите винт (16) в разъем на соединительном поручне (15) и основной раме (20).

Далее с помощью винта (16), шайбы (13), нейлоновой гайки (17), а также вилочного ключа

(A) и гаечного ключа (B) надежно закрепите соединительный поручень (15) и основную

раму (20). С помощью гаечного ключа (B) зафиксируйте положение соединительного

поручня (15) и основной рамы (20) винтами (11), пружинными шайбами (12) и шайбами

(13).

C. С помощью вилочного ключа (А) и винтов (19) закрепите левый и правый кожухи

соединительного поручня (18L/R) на соединительном поручне (15) и основной раме (20).
