Candy PDG 32 1 X [10/24] Установка
![Candy PDG 32 1 X [10/24] Установка](/views2/1079612/page10/bga.png)
8
Прежде чем устанавливать варочную
панель, удалите защитную пленку.
Данная варочная панель может быть
встроена в рабочий стол толщиной
от 20 до 40 мм и глубиной 600 мм.

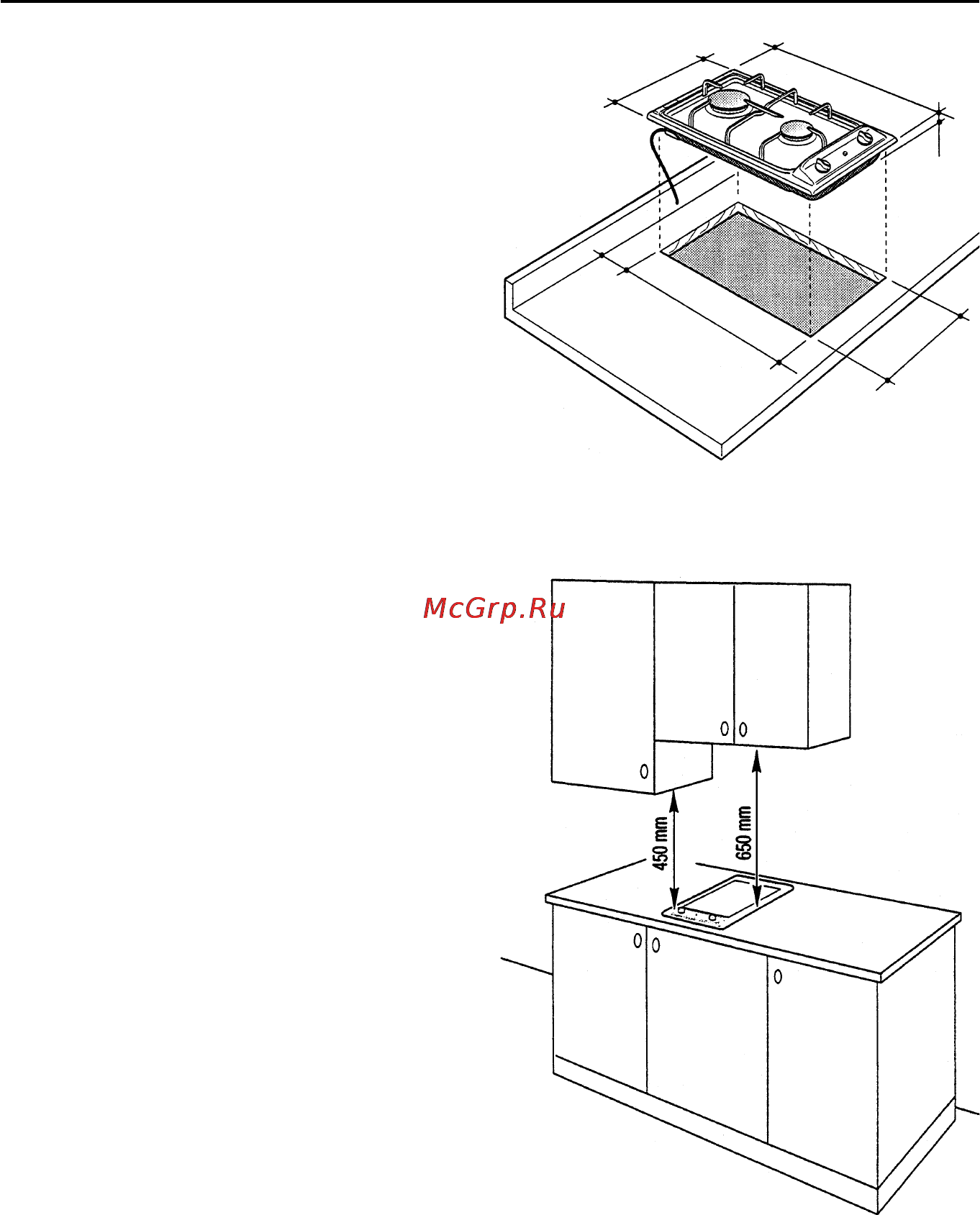

Для встраивания необходимо в рабочем
столе сделать вырез в соответствии с
размерами, указанными на рисунке,
учитывая при этом следующее:
– Между дном варочной панели и верх!
ней точкой расположенного под ней
прибора или полки должно быть
расстояние минимум 30 мм.
– Любая стенка сбоку варочной панели
должна находиться на расстоянии не
менее 100 мм.
– Стенка за варочной панелью должна
находиться на расстоянии не менее
25 мм.
– Между варочной панелью и установ!
ленной над ней полкой или вытяжкой
должно быть расстояние не менее
650 мм.
– Отделка стенок мебели или примыкаю!
щего оборудования должна выдержи!
вать высокую температуру в
соответствии с требованиями нормы
ЕN 60335!2 6.
Не устанавливайте изделие в непос
редственной близости от легко возго
раемых материалов (например,
занавесок).
УСТАНОВКА
Рис. 6
Рис. 5
290
490
270
510
25
30
