9
Установка в мебель
с дверкой (рис. 7)
Предмет мебели с дверкой, в который
будет встраиваться варочная панель,
должен быть изготовлен таким образом,
чтобы избежать погасания пламени
конфорок (отрегулированных как на
минимум, так и на максимум), вызываемое
открыванием и закрыванием дверки (даже
резким).
Рекомендуется оставить расстояние 30 мм
между дном варочной панели и верхней
частью расположенной внизу мебели.

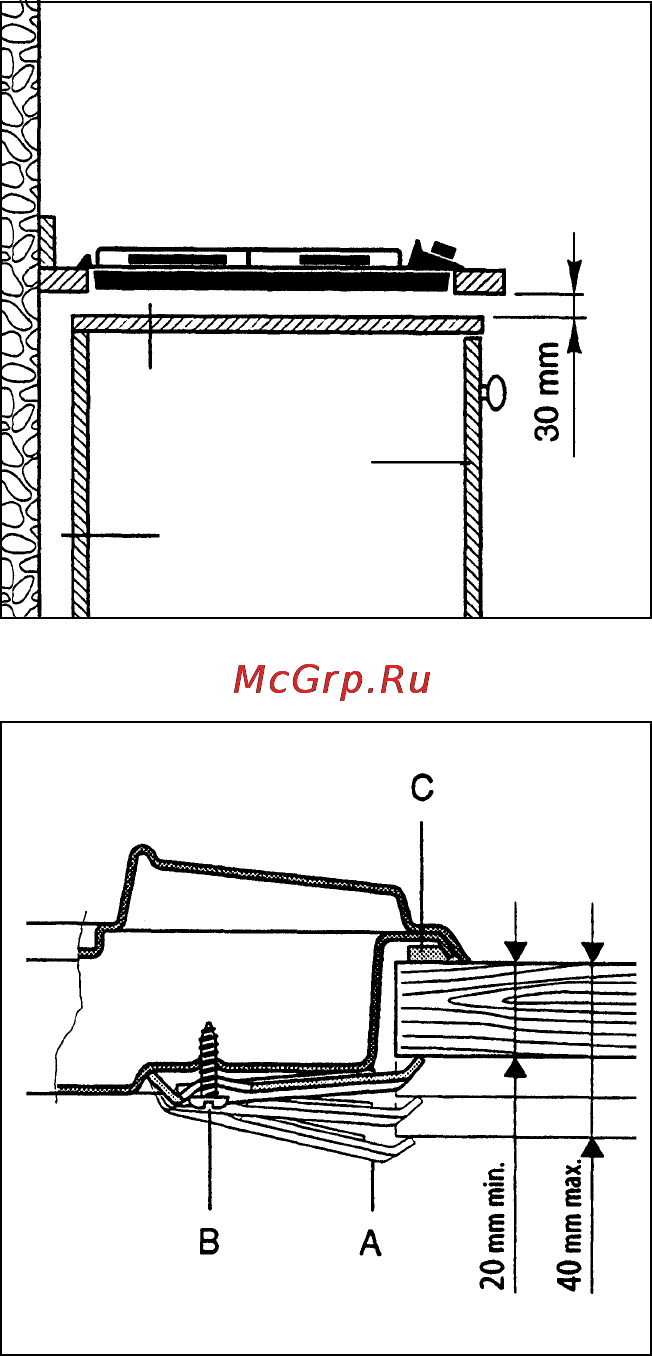

Рис. 7
Рис. 8
Декомпрессионное
пространство
Дверка
Пространство
для креплений
Монтаж крепежных пластин
варочной панели (рис. 8)
Каждая варочная панель снабжена набо!
ром пластин и шурупов для крепления к
рабочему столу толщиной 2!4 см.
Набор состоит из 4 пластин «А» и 4 винтов!
саморезов «В».
– Сделайте вырез в мебели.
– Установите прокладку «С» по краю
сделанного выреза, следя при этом,
чтобы края совпадали.
– Переверните варочную панель и
установите пластины «А» в соответ!
ствующие гнезда и закрепите винтами
«В», не закручивая их до конца. Внима!
тельно следите за тем, чтобы пластины
были смонтированы так, как указано на
рис. 8.
– Установите варочную панель в вырез и
убедитесь, что это сделано точно.
– Закрепите пластины «А» и завинтите
до упора винты «В» до полной фикса!
ции варочной панели.
– При помощи острого ножа или лезвия
удалите края прокладки «С», которая
выходит за края варочной панели.
