8
Монтаж варочной панели
(рис. 7, 8)
Каждая варочная панель снабжена набо!
ром пластин и шурупов для крепления
изделия к рабочему столу, толщина кото!
рого должна быть в пределах 2!4 см.
Сделайте вырез в мебели (см. рис. на
предыдущей стр.).
Установите прокладку «D» на мебель по
краю проделанного отверстия, следя,
чтобы края совпадали.
Переверните варочную панель и
установите пластины «А» в соответ!
ствующие гнезда и закрепите винтами
«В», не закручивая их до конца. Внима!
тельно следите за тем, чтобы пластины
были смонтированы так, как указано на
рис. 8.
Установите варочную панель в вырез и
убедитесь, что это сделано точно.
Закрепите пластины «А»; кончик «С»
должен попасть в соответствующее
гнездо.
Завинтите до упора винты «В» до полной
фиксации варочной поверхности.
При помощи острого ножа или лезвия
удалите края прокладки «D», которая
выходит за края варочной панели.
УСТАНОВКА

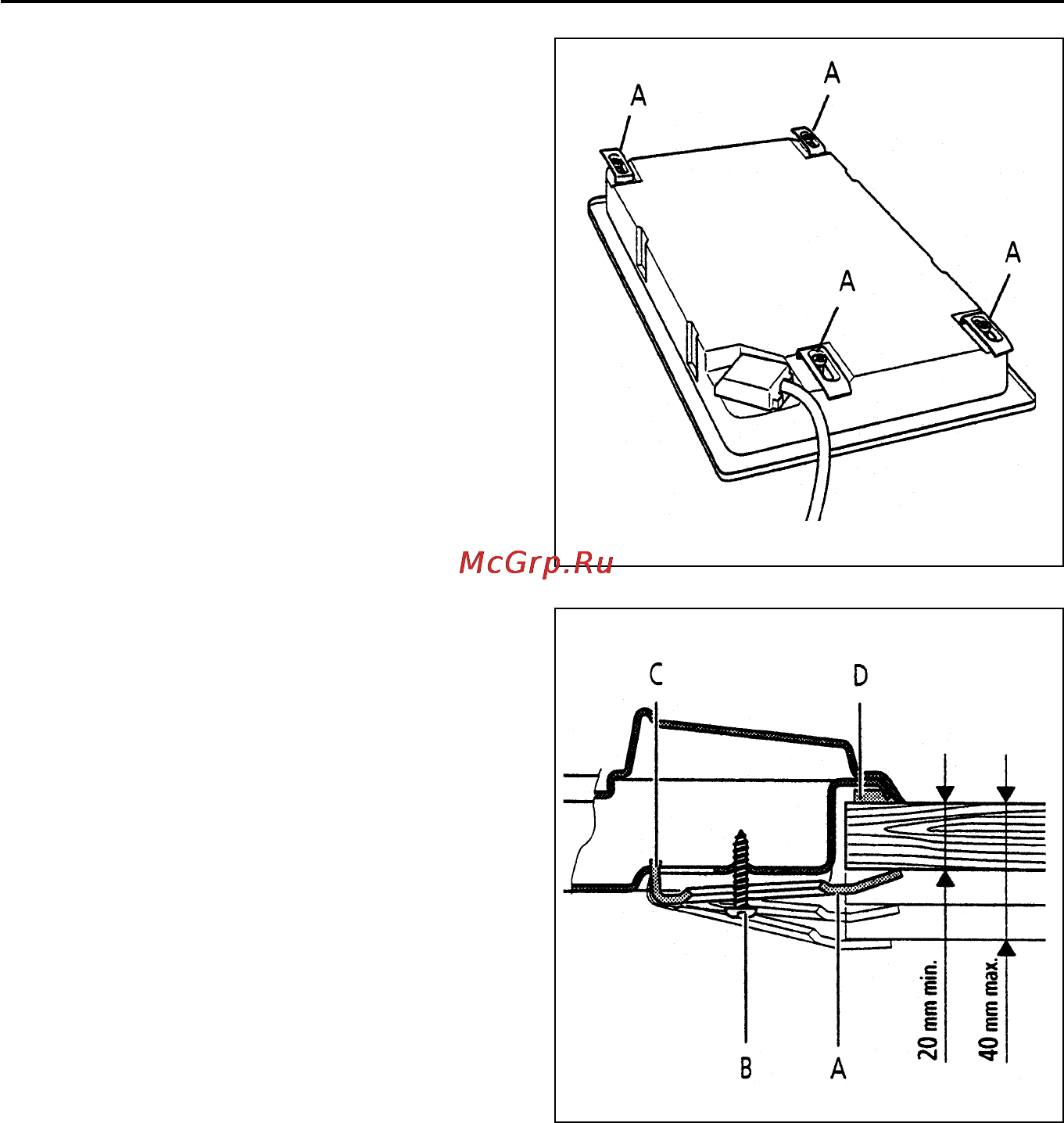

Рис. 7
Рис. 8
