Candy PDE 32 1 X [12/17] Замена силового кабеля

Прежде чем выполнять какиелибо

работы в части электрооборудования,

необходимо в обязательном порядке

отключить изделие от электросети.

Замена силового кабеля

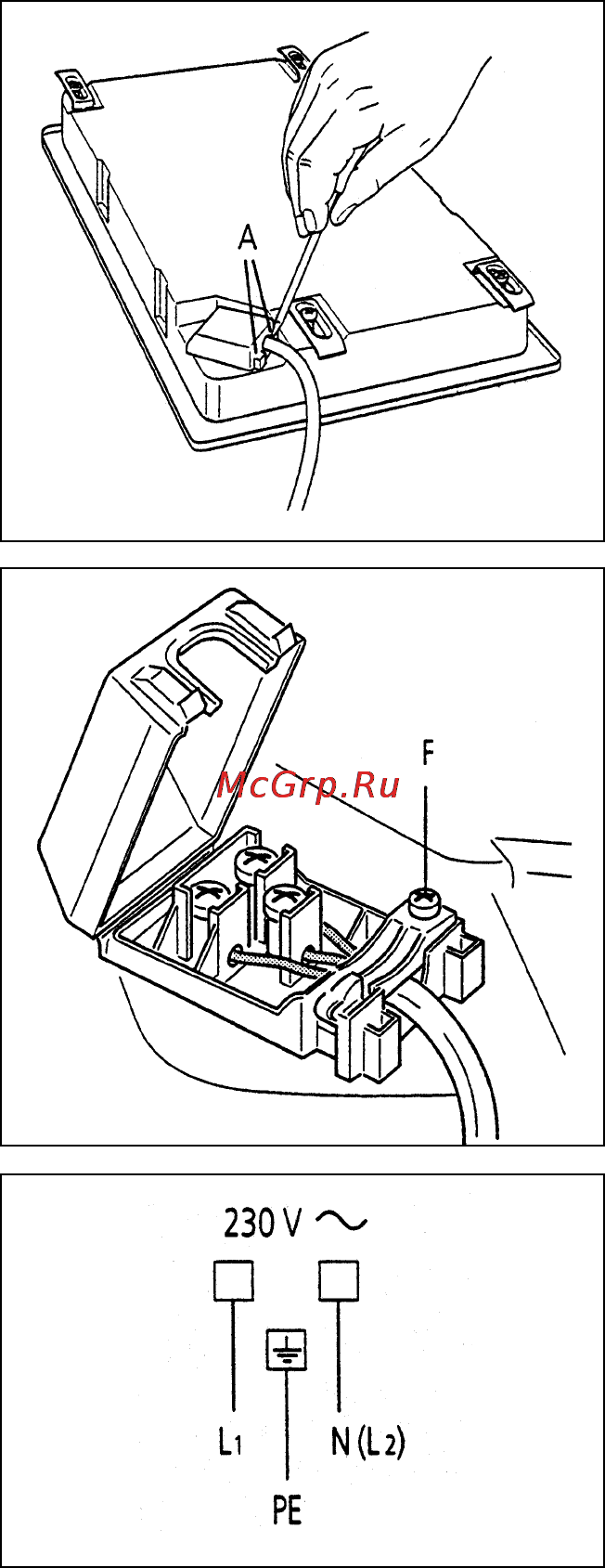

 Переверните панель и снимите крышку

контактных зажимов, вставив отвертку

в 2 гнезда «А» (рис. 9).

 Откройте фиксатор кабеля, отвинтив

винты «F»; отвинтите винты зажимов и

выньте кабель.

 Новый силовой кабель для замены

должен быть того же типа, который

установлен на изделии. Кабель должен

быть подключен к контактным зажи!

мам, как это показано на рисунках.

Сечение силового кабеля и

схема подключения

Используйте кабель типа H05RR!F.

230 В, 50/60 Гц

Сечение: 3 x 1,5 мм

Рис. 9

Рис. 10

Рис. 11

Фирма!изготовитель не несет никакой ответственности за ошибки печати, содержащиеся в данных

инструкциях, и оставляет за собой право улучшения качества собственных изделий, сохраняя

неизменными основные технические характеристики.
