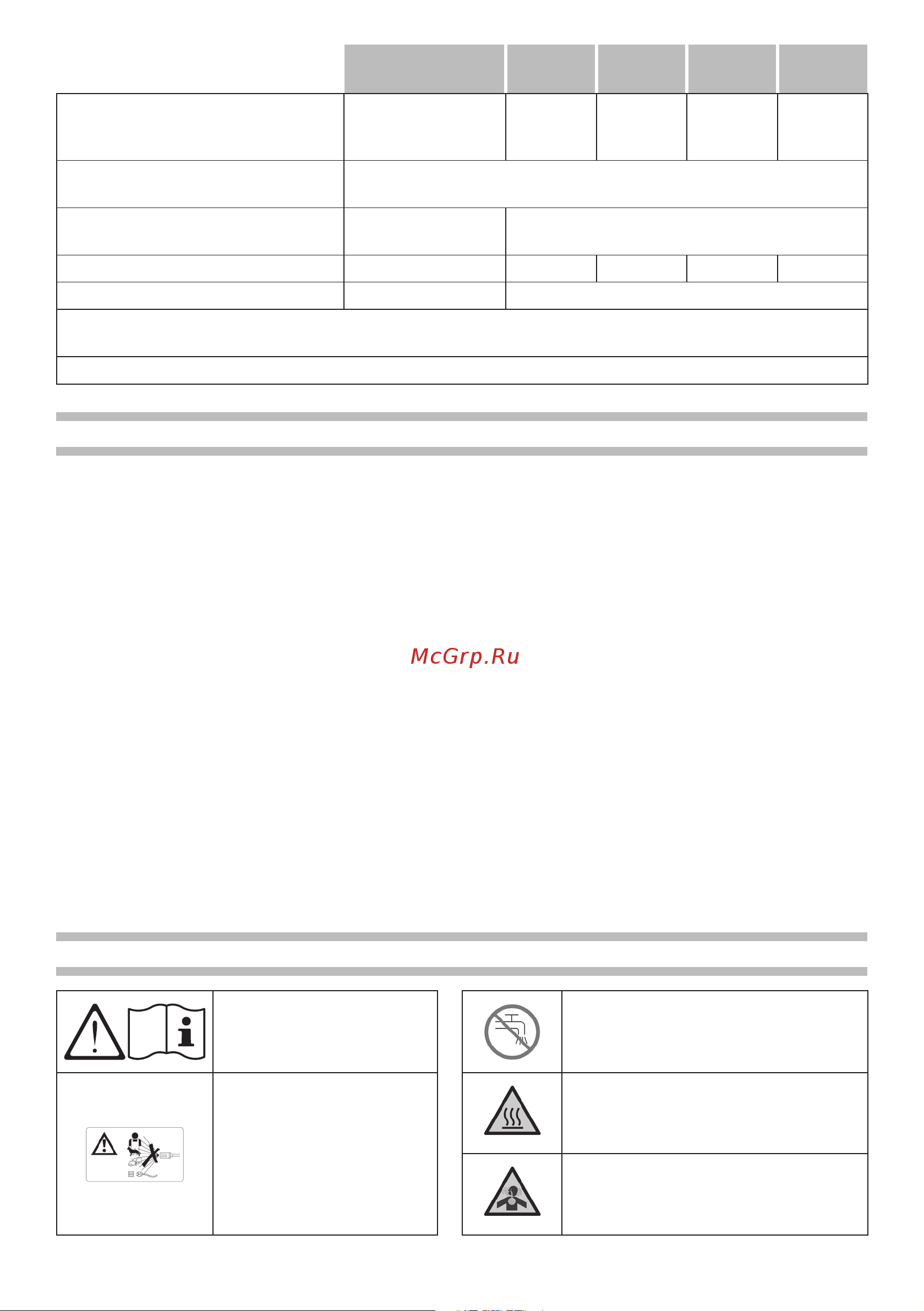

Comet Hot Box 15/200 [10/76] Identificazione dei componenti
![Comet HOTBOX 25/250 1-230V 50/60Hz [10/76] Identificazione dei componenti](/views2/1796735/page10/bga.png)
10
HOTBOX
15/200
HOTBOX
25/350
HOTBOX
25/500
HOTBOX
25/350
HOTBOX
25/500
PRESTAZIONI
Pressione massima con temperatura di uscita acqua
no a 108 °C - 226 °F (bar - psi) 200 - 2900 350 - 5075 500 - 7250 350 - 5075 500 - 7250
Pressione massima con temperatura di uscita acqua
no a 140 °C - 284 °F (bar - psi) 32 - 464
MASSA E DIMENSIONI
Lunghezza x larghezza x altezza (cm - in) 95 x 62 x 85 - 37 x 24 x 36 76 x 77 x 96 - 30 x 30 x 38
Massa (kg - lb) 90 - 198 110 - 243 120 - 265 110 - 243 120 - 265
Serbatoio gasolio (l - USgal) 18 - 4,8 20 - 5,3
Per la massima forza di reazione sull’idropistola, il livello di pressione sonora, il livello di potenza sonora e la vibrazione mano-braccio operatore, si faccia
riferimento ai dati dell’idropulitrice a cui è abbinata l’attrezzatura.
Caratteristiche e dati sono indicativi. Il Fabbricante si riserva il diritto di apportare all’attrezzatura tutte le modiche ritenute opportune.
IDENTIFICAZIONE DEI COMPONENTI
Fare riferimento alle gure da 1 a 7.
(continua da pagina precedente)
1 Interruttore generale
2 Manubrio
3 Supporto appoggialancia
4 Targhette di avvertenza. Informano sui rischi
residui e sui DPI da utilizzare
5 Targhetta di identificazione. Riporta il
numero di serie e le principali caratteristiche
tecniche
6 Cavo elettrico di alimentazione
7 Tappo serbatoio gasolio
8 Sostegno cavo elettrico e tubazioni
9 Uscita acqua
10 Ingresso acqua
11 Camino
12 Cofano accesso punto di sollevamento
13 Punto di sollevamento
14 Ruota girevole (solo HOTBOX 15/200)
15 Freno ruota girevole
16 Manopola regolazione temperatura
17 Spia alimentazione elettrica
18 Spia livello gasolio basso
19 Spia Stop Vapore
20 Spia controllo bruciatore
21 Tubo di collegamento idropulitrice/HOTBOX
22 Raccordo girevole collegamento idropulitrice
23 Raccordo rapido sso ingresso
24 Raccordo rapido girevole ingresso
25 Raccordo sso ingresso (solo HOTBOX 25/350)
26 Raccordo ingresso (solo HOTBOX 25/350)
27 Raccordo girevole collegamento idropulitrice M22x1,5
(solo HOTBOX 25/350)
28 Raccordo uscita acqua
29 Raccordo uscita acqua M22x1,5 (solo HOTBOX 25/350)
30 Filtro riempimento gasolio
31 Idropistola
32 Tubo di mandata
33 Tubo lancia
SIGNIFICATO DEI SIMBOLI GRAFICI UTILIZZATI
ATTENZIONE. Leggere le
istruzioni prima di utilizzare
l’attrezzatura.
Macchina non adatta al collegamento
alla rete idrica di acqua potabile.
ATTENZIONE. Non dirigere il
getto verso persone, animali,
apparecchiature elettriche
sotto tensione o verso
l’attrezzatura stessa.
ATTENZIONE. Supercie molto calda.
Non toccare.
ATTENZIONE. Non inalare i fumi.
(continua a pagina seguente)
