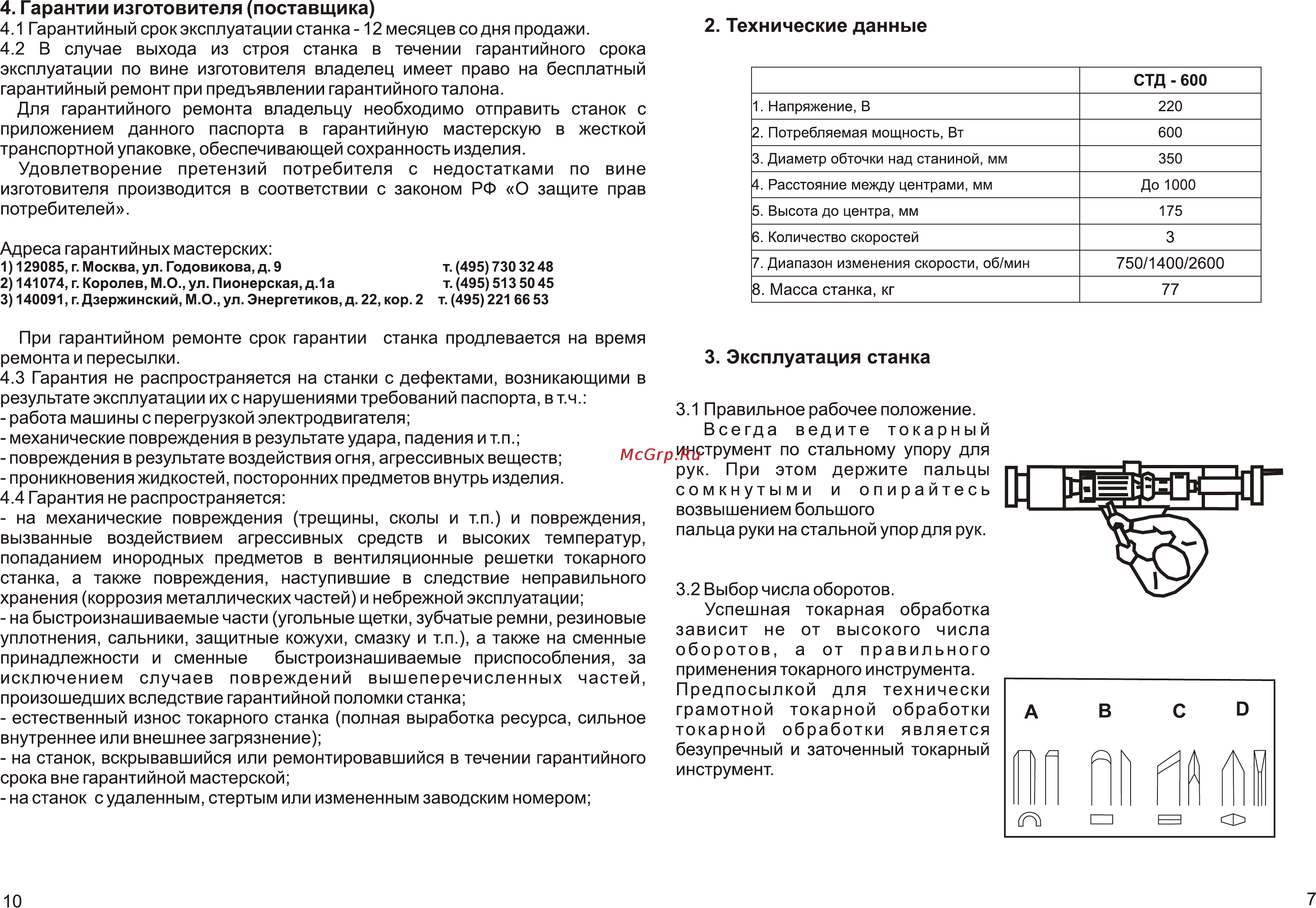

4 Гарантии изготовителя поставщика 4 1 Гарантийный срок эксплуатации станка 12 месяцев со дня продажи 4 2 В случае выхода из строя станка в течении гарантийного срока эксплуатации по вине изготовителя владелец имеет право на бесплатный гарантийный ремонт при предъявлении гарантийного талона Для гарантийного ремонта владельцу необходимо отправить станок с приложением данного паспорта в гарантийную мастерскую в жесткой транспортной упаковке обеспечивающей сохранность изделия Удовлетворение претензий потребителя с недостатками по вине изготовителя производится в соответствии с законом РФ О защите прав потребителей Адреса гарантийных мастерских 1 129085 г Москва ул Годовикова д 9 т 495 730 32 48 2 141074 г Королев М О ул Пионерская д 1а т 495 513 50 45 3 140091 г Дзержинский М О ул Энергетиков д 22 кор 2 т 495 221 66 53 При гарантийном ремонте срок гарантии станка продлевается на время ремонта и пересылки 4 3 Гарантия не распространяется на станки с дефектами возникающими в результате эксплуатации их с нарушениями требований паспорта в т ч работа машины с перегрузкой электродвигателя механические повреждения в результате удара падения и т п повреждения в результате воздействия огня агрессивных веществ проникновения жидкостей посторонних предметов внутрь изделия 4 4 Гарантия не распространяется на механические повреждения трещины сколы и т п и повреждения вызванные воздействием агрессивных средств и высоких температур попаданием инородных предметов в вентиляционные решетки токарного станка а также повреждения наступившие в следствие неправильного хранения коррозия металлических частей и небрежной эксплуатации на быстроизнашиваемые части угольные щетки зубчатые ремни резиновые уплотнения сальники защитные кожухи смазку и т п а также на сменные принадлежности и сменные быстроизнашиваемые приспособления за исключением случаев повреждений вышеперечисленных частей произошедших вследствие гарантийной поломки станка естественный износ токарного станка полная выработка ресурса сильное внутреннее или внешнее загрязнение на станок вскрывавшийся или ремонтировавшийся в течении гарантийного срока вне гарантийной мастерской на станок с удаленным стертым или измененным заводским номером 10 2 Технические данные СТД 600 1 Напряжение В 220 2 Потребляемая мощность Вт 600 3 Диаметр обточки над станиной мм 350 4 Расстояние между центрами мм До 1000 5 Высота до центра мм 175 6 Количество скоростей 3 750 1400 2600 7 Диапазон изменения скорости об мин 77 8 Масса станка кг 3 Эксплуатация станка 3 1 Правильное рабочее положение Всегда ведите токарный инструмент по стальному упору для рук При этом держите пальцы сомкнутыми и опирайтесь возвышением большого пальца руки на стальной упор для рук 3 2 Выбор числа оборотов Успешная токарная обработка зависит не от высокого числа оборотов а от правильного применения токарного инструмента Предпосылкой для технически грамотной токарной обработки токарной обработки является безупречный и заточенный токарный инструмент АВС 7
