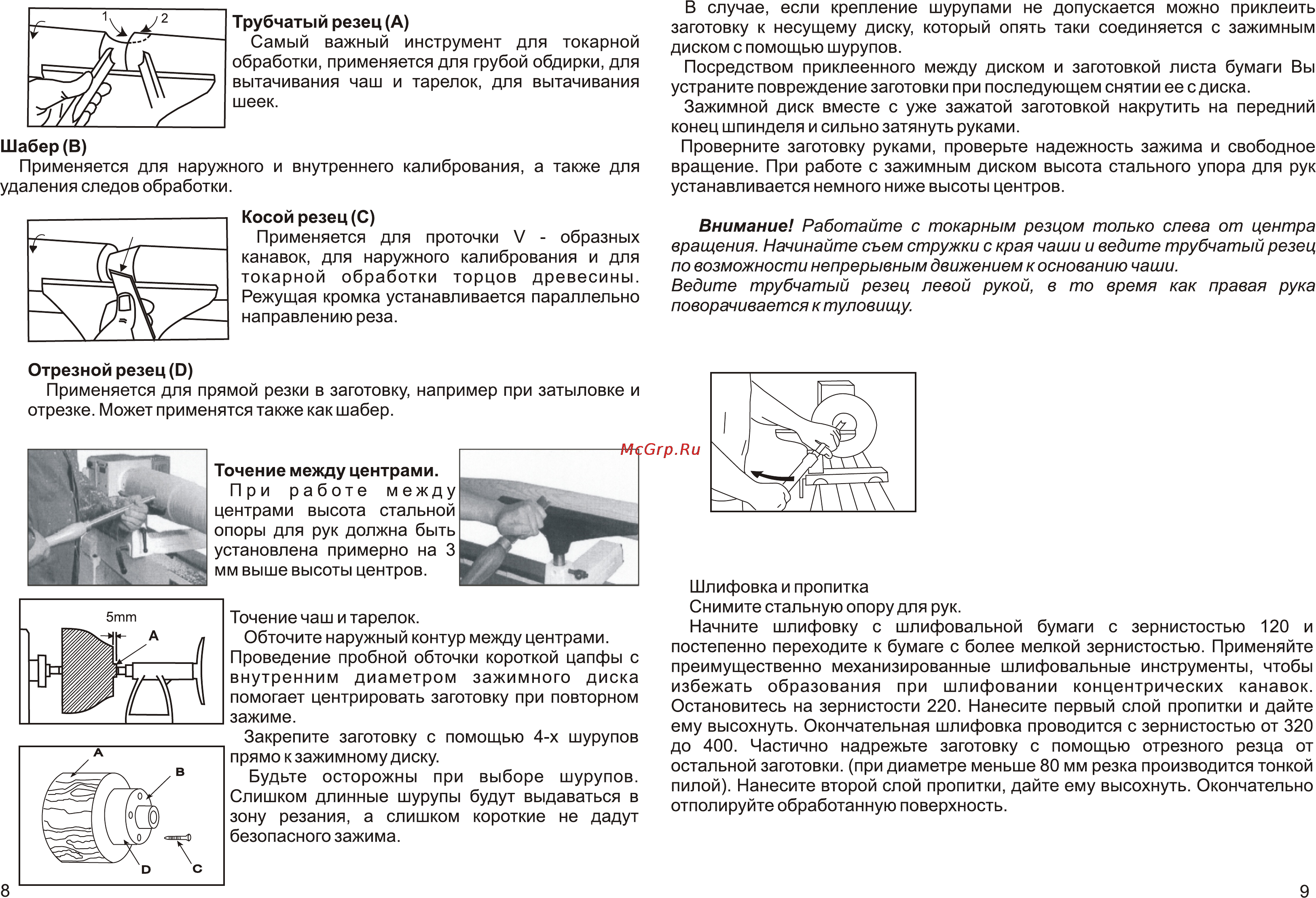

Трубчатый резец А Самый важный инструмент для токарной обработки применяется для грубой обдирки для вытачивания чаш и тарелок для вытачивания шеек Шабер В Применяется для наружного и внутреннего калибрования а также для удаления следов обработки Косой резец С Применяется для проточки V образных канавок для наружного калибрования и для токарной обработки торцов древесины Режущая кромка устанавливается параллельно направлению реза В случае если крепление шурупами не допускается можно приклеить заготовку к несущему диску который опять таки соединяется с зажимным диском с помощью шурупов Посредством приклеенного между диском и заготовкой листа бумаги Вы устраните повреждение заготовки при последующем снятии ее с диска Зажимной диск вместе с уже зажатой заготовкой накрутить на передний конец шпинделя и сильно затянуть руками Проверните заготовку руками проверьте надежность зажима и свободное вращение При работе с зажимным диском высота стального упора для рук устанавливается немного ниже высоты центров Внимание Работайте с токарным резцом только слева от центра вращения Начинайте съем стружки с края чаши и ведите трубчатый резец по возможности непрерывным движением к основанию чаши Ведите трубчатый резец левой рукой в то время как правая рука поворачивается к туловищу Отрезной резец О Применяется для прямой резки в заготовку например при затыловке и отрезке Может применятся также как шабер Точение между центрами При работе между центрами высота стальной опоры для рук должна быть установлена примерно на 3 мм выше высоты центров Точение чаш и тарелок Обточите наружный контур между центрами Проведение пробной обточки короткой цапфы с внутренним диаметром зажимного диска помогает центрировать заготовку при повторном зажиме Закрепите заготовку с помощью 4 х шурупов прямо кзажимному диску Будьте осторожны при выборе шурупов Слишком длинные шурупы будут выдаваться в зону резания а слишком короткие не дадут безопасного зажима 8 Шлифовка и пропитка Снимите стальную опору для рук Начните шлифовку с шлифовальной бумаги с зернистостью 120 и постепенно переходите к бумаге с более мелкой зернистостью Применяйте преимущественно механизированные шлифовальные инструменты чтобы избежать образования при шлифовании концентрических канавок Остановитесь на зернистости 220 Нанесите первый слой пропитки и дайте ему высохнуть Окончательная шлифовка проводится с зернистостью от 320 до 400 Частично надрежьте заготовку с помощью отрезного резца от остальной заготовки при диаметре меньше 80 мм резка производится тонкой пилой Нанесите второй слой пропитки дайте ему высохнуть Окончательно отполируйте обработанную поверхность 9
