5 Монтаж трубопроводов
Руководство по монтажу
8
ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644728-1 – 2021.02

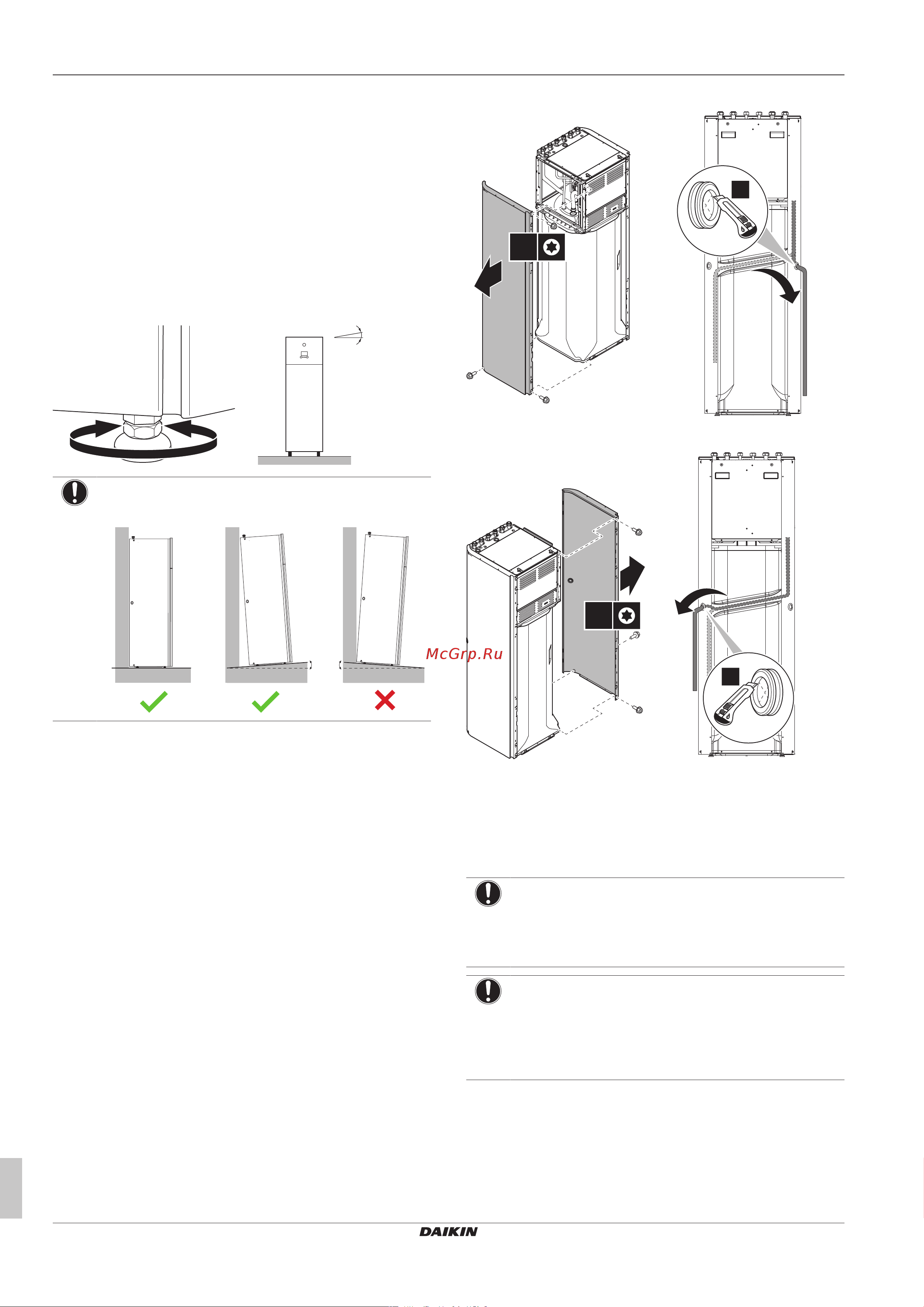

4.3 Монтаж внутреннего агрегата
4.3.1 Установка внутреннего агрегата
1 Снимите внутренний агрегат с деревянного основания и
расположите на полу. Также см. раздел
«3.1.2Транспортировка внутреннего агрегата» [45].
2 Подсоедините сливной шланг к сливу. См. раздел
«4.3.2Подсоединение сливного шланга к сливу» [48].
3 Подвиньте внутренний агрегат на место.
4 Для компенсации неровностей пола отрегулируйте высоту
выравнивающих ножек. Максимально допустимое
отклонение составляет 1°.
≤1°
ОБРАТИТЕ ВНИМАНИЕ
НЕ наклоняйте агрегат вперед:
0°
1° 1°
4.3.2 Подсоединение сливного шланга к
сливу
Вода, поступающая из предохранительного клапана, собирается
в дренажном поддоне. Дренажный поддон подсоединяется к
сливному шлангу внутри агрегата. Следует подсоединить
сливной шланг к соответствующему сливу в соответствии с
действующим законодательством. Вы можете проложить
сливной шланг через левую или правую боковую панель.
Предварительные условия: Панель интерфейса пользователя
и передняя панель сняты.
1 Снимите одну из боковых панелей.
2 Вырежьте резиновую втулку.
3 Протяните сливной шланг через отверстие.
4 Установите на место боковую панель. Убедитесь в том, что
вода может идти через сливной трубопровод.
Для сбора воды рекомендуется использовать сливное
устройство.
Вариант 1: через левую боковую панель
1
3×
T25
3
2
Вариант 2: через правую боковую панель
1
3×
T25
3
2
5 Монтаж трубопроводов
5.1 Подготовка трубопроводов воды
ОБРАТИТЕ ВНИМАНИЕ
В случае пластмассовых трубопроводов убедитесь в
том, что они не допускают диффузии кислорода
согласно стандарту DIN 4726. Диффузия кислорода в
трубы может привести к чрезмерной коррозии.
ОБРАТИТЕ ВНИМАНИЕ
Требования к водяному контуру. Убедитесь в том,
что обеспечено соответствие представленным ниже
требованиям к давлению и температуре воды.
Дополнительные требования к водяному контуру
приведены в справочном руководстве установщика.
▪ Давление воды – горячая вода бытового потребления.
Максимальное давление воды составляет 4бар. Необходимо
предусмотреть необходимые средства защиты водяного
контура, НЕ допускающие превышения максимального
давления. Минимальное давление воды при эксплуатации
составляет 1бар.
