5 Монтаж трубопроводов
Руководство по монтажу
9
ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644728-1 – 2021.02
▪ Давление воды – контур нагрева/охлаждения помещения.
Максимальное давление воды составляет 3бар. Необходимо
предусмотреть необходимые средства защиты водяного
контура, НЕ допускающие превышения максимального
давления. Минимальное давление воды при эксплуатации
составляет 1бар.
▪ Температура воды. Все проложенные трубопроводы и их
оборудование (клапаны, соединения и т. д.) ДОЛЖНЫ
выдерживать следующие температуры:

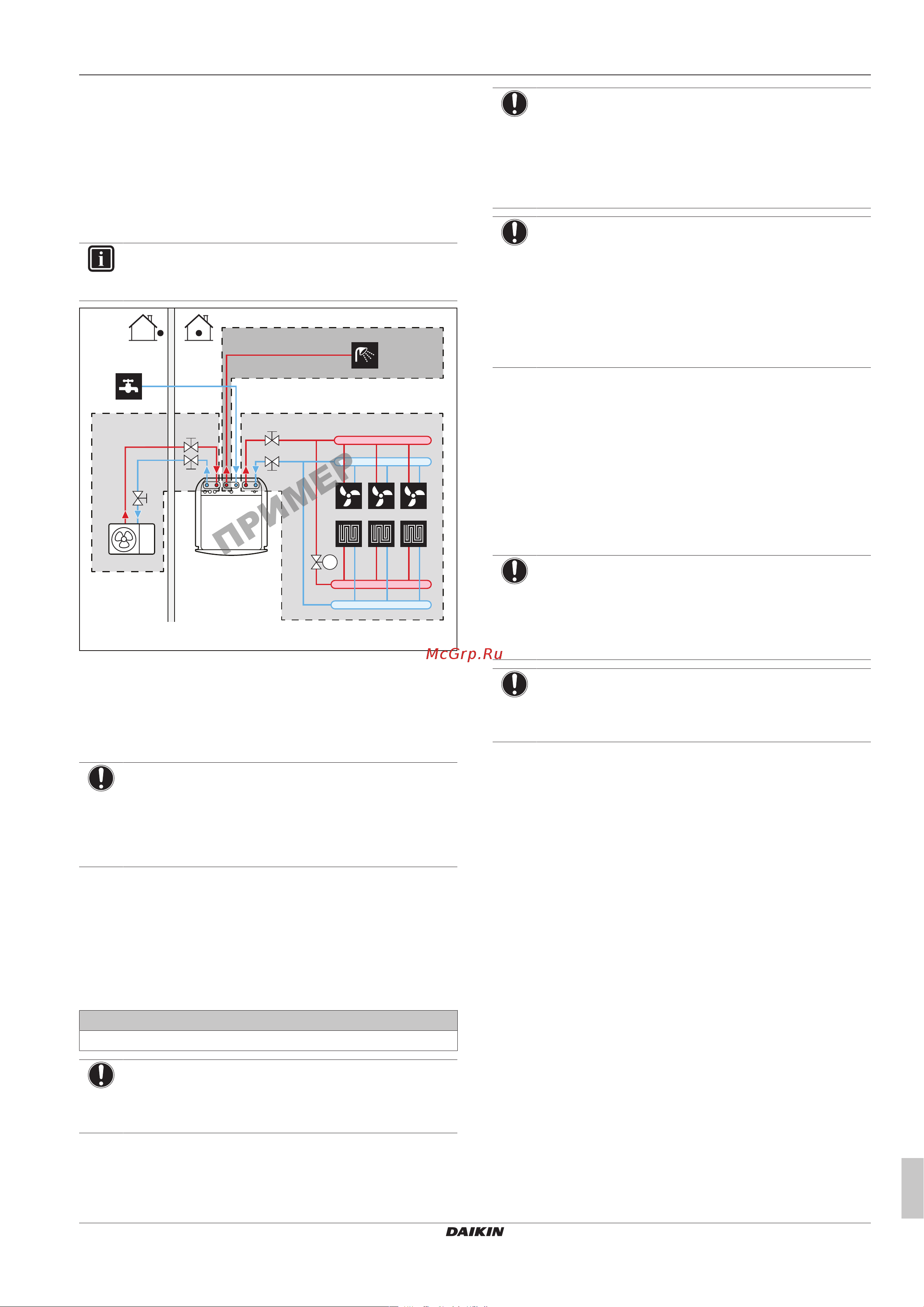

ИНФОРМАЦИЯ
Приведенный рисунок является примером и может НЕ
соответствовать той или иной схеме системы.
89°C (*)
75°C (*)
75°C (*)
M
ПРИМЕР
(*) Максимальная температура для трубопроводов и их оборудования
5.1.1 Проверка объема и расхода воды
Минимальный объем воды
Проследите за тем, чтобы общий объем воды в установке
составлял не менее 20л БЕЗ учета воды в наружном агрегате.
ОБРАТИТЕ ВНИМАНИЕ
Когда циркуляция в каждом контуре нагрева/
охлаждения помещения контролируется дистанционно
управляемыми клапанами, важно поддерживать
указанный минимальный объем воды даже при
закрытых клапанах.
Минимальный расход
Убедитесь, что минимальный расход в установке гарантируется
при любых условиях. Этот минимальный расход — это расход,
требуемый во время размораживания/работы резервного
нагревателя. Для этой цели используйте перепускной клапан
избыточного давления, поставляемый вместе с агрегатом, и
обеспечьте соблюдение требований по минимальному объему
воды.
Минимально допустимый расход
25л/мин
ОБРАТИТЕ ВНИМАНИЕ
Для гарантии надлежащей работы рекомендуется,
чтобы во время подготовки горячей воды бытового
потребления расход составлял не менее 28л/мин.
ОБРАТИТЕ ВНИМАНИЕ
В случае низкой температуры контура воды, в который
добавлен гликоль, расход НЕ отображается на
интерфейсе пользователя. В этом случае
минимальный расход можно проверить посредством
теста насоса (убедитесь в том, что на интерфейсе
пользователя НЕ отображается ошибка 7H).
ОБРАТИТЕ ВНИМАНИЕ
Когда управление циркуляцией в каждом или в
определенном контуре нагрева помещения
осуществляется посредством дистанционно
управляемых клапанов, важно поддерживать
минимальный расход, даже если все клапаны закрыты.
Если невозможно достичь минимального расхода,
формируется ошибка расхода 7H (нет нагрева или
работы).
Дополнительная информация приведена в руководстве по
применению для установщика.
См. рекомендуемую процедуру в разделе «8.2 Перечень
проверок во время пуско-наладки» [434].
5.2 Присоединение трубопроводов
воды
5.2.1 Для соединения трубопроводов воды
ОБРАТИТЕ ВНИМАНИЕ
При подключении установленных по месту
трубопроводов НЕ прикладывайте к ним чрезмерных
усилий и следите, чтобы у них не было перекосов.
Деформация труб может стать причиной неправильной
работы агрегата.
ОБРАТИТЕ ВНИМАНИЕ
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата.
1 Установите кольцевые уплотнения и запорные клапаны на
соединительных трубопроводах воды наружного агрегата
со стороны внутреннего агрегата.
2 Подсоедините проведенные на месте трубопроводы
наружного агрегата к запорным клапанам.
3 Установите кольцевые уплотнения и запорные клапаны на
трубопроводах воды внутреннего агрегата для нагрева/
охлаждения помещения.
4 Подсоедините проведенные на месте трубопроводы
нагрева/охлаждения помещения обеих зон к запорным
клапанам.
5 Подсоедините трубопроводы входа и выхода горячей воды
бытового потребления к внутреннему агрегату.
