Инструкция по установке и эксплуатации Страница: 1

Apeyron Electrics 04-21 Инструкция по установке и эксплуатации онлайн

Содержание

Apeuron 1
Арецгоп 1
Диммер 1
Инструкция по установке и эксплуатации 1
Внимание 2
Десинхронизация пульта управления настраиваем пульт управления который в даль нейшем останется рабочим 2
Диммер и пульт дистанционного управления сопряжены изначально согласно заводским настройкам в случае если вам необходима настройка дополнительного пульта управления следуйте соответствующей инструкции 2
Диммеры с разъёмами r 45 могут объединяться в одну цепь для увеличения длины используемой ленты 2
Для правильной работы устройства не следует устанавливать диммер вблизи источников тепла и в плохо вентилируемых нишах приборы со степенью защиты iр 20 следует использоватьтолько внутри помещений суммарная мощность подключаемых лент не должна превышать номинальную мощность источника питания и максимальное значение диапазона нагрузки диммера для расчета требуемого метража ленты которая может быть использована с диммером контроллером блоком питания используйте следующую формулу 2
Для установки сложного светотехнического оборудования в том числе данного диммера рекомендуется пользоваться услугами квалифицированного электрика 2
Не используйте устройство при наличии внешних повреждений а также после сильных падений или ударов в случае неисправности обратитесь к квалифицированному специалисту или производителю подключать устройство можно только при отключенном питании убедитесь в отсутствии возможности короткого замыкания напряжение питания м ини диммера 12 в постоянного тока ос более высокое напряжение а также подключение устройство к источнику переменного тока ас выведет устройство из строя 2
Правила установки и эксплуатации 2
Рдл мкд ммл 2
Рдл рабочаядлиналенты м кд мощность контроллера или диммера ммл потребляемая мощность одного метра ленты пример расчета лента 3528 60диодов метр 4 8вт м цвет свечения зеленый 12в 1р20 мини диммер 72вт максимально допустимая длина ленты для этого диммера рдл 72 мкд 4 8 ммл 15 метров обратите внимание что данная формула верна для изделий с одинаковым значением напряжения в данном случае 12в 2
Синхронизация второго пульта управления настраиваем пульт управления не сопряженный изначальное диммером 2
Синхронизация диммера и пульта управления 2
Технические характеристики 2
Управление 2
Управление диммером apeyron осуществляется с помощью радиопульта дистанционного управления easy control 2
Шаг 1 выключите диммер нажмите кнопку set и удерживайте затем снова включите питание светодиоды будут светиться в 50 яркости шаг 2 сразу после шага 1 нажмите кнопку automatic cycle 3 раза в течение 5 секунд яркость светодиодов изменится на 25 и 10 настройка проведена успешно теперь диммером можно управлять двумя настроенными пультами светодиоды вернутся в исходный режим свечения если у вас не получилось повторите первый и второй шаги 2
Шаг 1 удерживая кнопку set включите питание диммера светодиоды будут светиться в 50 яркости шаг 2 сразу после первого шага нажмите клавишу white color 3 раза в течение 5 секунд яркость свето диодов изменится на 25 и 10 теперь диммером можно управлятьтолькос настроенного пульта если у вас не получилось повторите первый и второй шаги 2

Похожие устройства

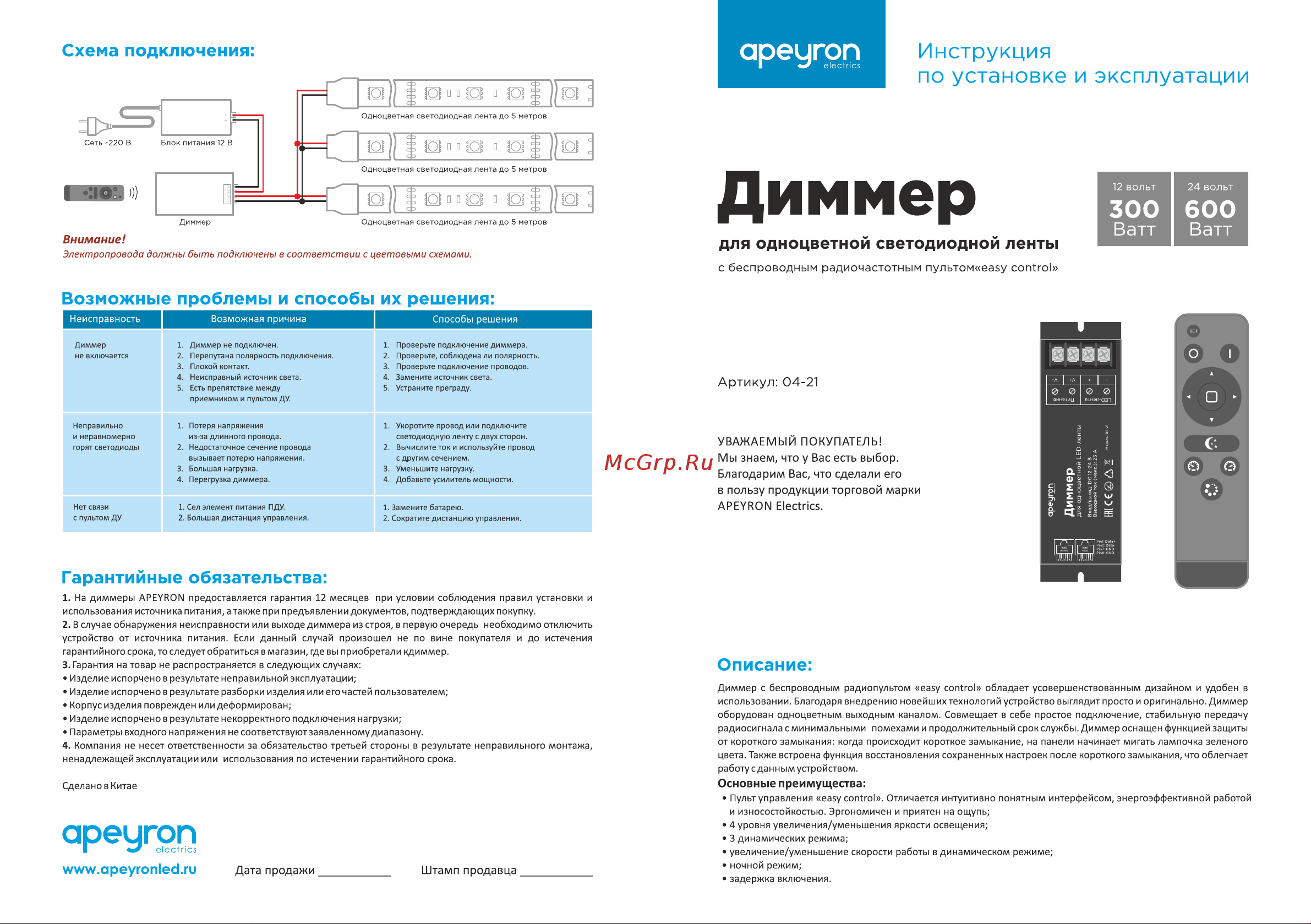

Схема подключения apeuron I electrics Инструкция по установке и эксплуатации Диммер Внимание Электропровода должны быть подключены в соответствии с цветовыми схемами для одноцветной светодиодной ленты 300 Ватт 600 Ватт с беспроводным радиочастотным пультом еа у control Возможные проблемы и способы их решения Артикул 04 21 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ Мы знаем что у Вас есть выбор Благодарим Вас что сделали его в пользу продукции торговой марки APEYRON Electrics Гарантийные обязательства 1 На диммеры APEYRON предоставляется гарантия 12 месяцев при условии соблюдения правил установки и использования источника питания а также при предъявлении документов подтверждающих покупку 2 В случае обнаружения неисправности или выходе диммера из строя в первую очередь необходимо отключить устройство от источника питания Если данный случай произошел не по вине покупателя и до истечения гарантийного срока то следует обратиться вмагазин гдевы приобретали кдиммер 3 Гарантия на товар не распространяется в следующих случаях Изделие испорчено в результате неправильной эксплуатации Изделие испорчено в результате разборки изделия или его частей пользователем Корпус изделия поврежден или деформирован Изделие испорчено в результате некорректного подключения нагрузки Параметры входного напряжения не соответствуют заявленному диапазону 4 Компания не несет ответственности за обязательство третьей стороны в результате неправильного монтажа ненадлежащей эксплуатации или использования по истечении гарантийного срока Основные преимущества Сделано в Китае арецгоп Описание Диммер с беспроводным радиопультом easy control обладает усовершенствованным дизайном и удобен в использовании Благодаря внедрению новейшихтехнологий устройство выглядит просто и оригинально Диммер оборудован одноцветным выходным каналом Совмещает в себе простое подключение стабильную передачу радиосигнала с минимальными помехами и продолжительный срок службы Диммер оснащен функцией защиты от короткого замыкания когда происходит короткое замыкание на панели начинает мигать лампочка зеленого цвета Также встроена функция восстановления сохраненных настроек после короткого замыкания что облегчает работу с данным устройством electrics www apeyronled ru Дата продажи Штамп продавца Пульт управления easy control Отличается интуитивно понятным интерфейсом энергоэффективной работой и износостойкостью Эргономичен и приятен на ощупь 4 уровня увеличения уменьшения яркости освещения 3 динамических режима увеличение уменьшение скорости работы в динамическом режиме ночной режим задержка включения
