Инструкция по установке и эксплуатации Страница: 2

Apeyron Electrics 04-30 [2/2] Монтаж и подключение сст контроллера

К электромонтажным работам можно приступать только после выполнения всех мероприятий по тех-

нике безопасности.

Правильно спланировать место монтажа и размещения светотехнического оборудования, обеспечива-

ющее правильную эксплуатационную температуру, пылевлагозащиту и вентиляцию ССТ контроллера.

Соблюсти меры пожарной безопасности во время монтажа, а также при дальнейшей эксплуатации

оборудования.

Обеспечить доступ для последующего осмотра и обслуживания оборудования.

Монтаж и подключение осуществлять при выключенном элетропитании сети.

Во время подключения оборудования не допускать попадания влаги и посторонних предметов в кон-

тактную схему.

При обнаружении неисправностей прекратить эксплуатацию оборудования и обратиться к квалифици-

рованным специалистам.

6.1.

6.2.

6.3.

5.1.

5.2.

5.3.

5.4.

5.5.

5.6.

4.1.

4.2.

4. МЕРЫ ПРЕДОСТОРОЖНОСТИ:

Не допускается подключение ССТ контроллера в местах, не соответствующих спепени защиты (IP),

заявленной производителем, а также в условиях, нарушающих температурный режим эксплуатации.

Категорически запрещается производить электромонтажные работы при плохом самочувствии или

других факторах, запрещающих проведение электромонтажных работ.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Контроллер:

Пульт:

Входное напряжение питания:

Максимальная мощность общей нагрузки:

Количество каналов:

Максимальный выходной ток на канал:

Способ подключения:

Класс пылевлагозащиты IP:

Шкала изменения цветовой температуры:

Количество статических режимов:

Количество динамических режимов:

Частота ШИМ:

Диапазон рабочих температур окружающей среды:

Срок службы:

Габаритные размеры контроллера:

Вес контроллера:

DC 12-24 В

72 Вт (12В), 144 Вт (24В)

2 канала

3 А

общий анод

IP 20

64 уровня

4 режима

1 режим

150 Гц

от -20°С до +60°С

50 000 часов

50×28×13 мм

70 г

Дистанция устойчивого управления:

Степень защиты:

Габаритные размеры:

Источник питания:

Вес пульта:

до 10 метров

IP 20

84,6×51,6×7,1 мм

СR2025 × 1 шт.

20 г

5. ПРАВИЛА УСТАНОВКИ И ЭКСПЛУАТАЦИИ:

6. ПОДГОТОВКА ИЗДЕЛИЯ К МОНТАЖУ:

Извлечь изделие из упаковки.

Убедиться в отсутствии механических повреждений.

Проверить комплектность изделия.

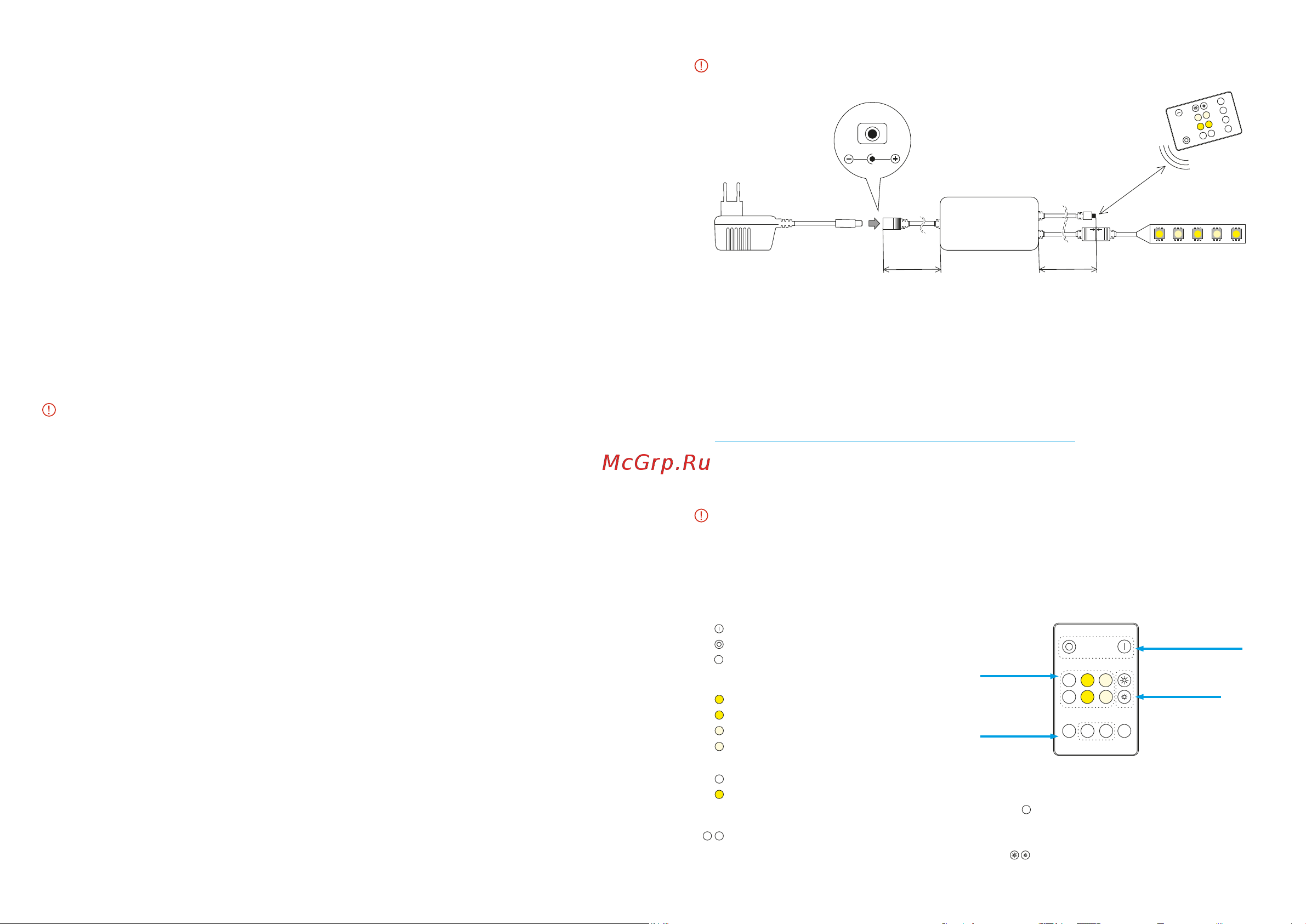

7. МОНТАЖ И ПОДКЛЮЧЕНИЕ ССТ КОНТРОЛЛЕРА:

Закрепить CCT контроллер в месте установки.

Обеспечить расположение ИК датчика в прямой зоне видимости пульта ДУ.

(Не загораживать ИК датчик посторонними предметами).

Подключить светодиодную ленту к выходному коннектору CCT контроллера с помощью коннектора.

Подключить сетевой адаптер 220V к входному коннектору CCT контроллера с помощью коннектора.

Включить питание CCT контроллера.

Проверить управление с пульта.

При необходимости, длина светодиодной ленты может быть меньше, чем расчетная длина

кнопки

управления

статическими

режимами

кнопки

включения/выключения

кнопки

регулировки

яркости свечения

кнопки

управления

динамическими

режимами

Заявленная производителем мощность контроллера (Вт)

Заявленная производителем мощность 1 метра светодиодной ленты (Вт/м)

= количество метров ленты (м)

(РАСЧЕТНАЯ ДЛИНА (м))

Внимание! Для установки сложного светотехнического оборудования, в том

числе данного ССТ контроллера, рекомендуем воспользоваться услугами

квалифицированного специалиста.

Внимание! Запрещена эксплуатация светотехнического оборудования

при обнаружении повреждений изоляции проводов и мест электрических

соединений.

Внимание! Категорически запрещается использовать светодиодную ленту

суммарной длиной более, чем расчетная длина.

7.1.

7.2.

7.3.

7.4.

7.5.

7.6.

7.7.

8. ОПИСАНИЕ ИК ПУЛЬТА:

Управление ССТ контроллера осуществляется при помощи ИК пульта.

Кнопки Вкл/Выкл. WW и WD- каналов:

кнопка включения управления каналами

кнопка выключения управления каналами

кнопка сброса настроек

Кнопки управления статическими режимами:

Кнопки управления цветами свечения:

холодный белый 100%, теплый белый 0%

холодный белый 0%, теплый белый 100%

холодный белый 50%, теплый белый 50%

холодный белый 100%, теплый белый 100%

Кнопки управления изменением цветовой температуры:

изменение холодного белого

изменение теплого белого

Кнопки сохранения собственных настроек созданных

режимов свечения:

- нажать кнопку, создать свой режим свечения с помощью

кнопок управления статическими режимами;

- повторное нажатие, сохранение режима.

Кнопки управления динамическими режимами:

Кнопки управления цветами свечения:

кнопка переключения режимов свечения

1 - одновременная вспышка холодного белого и теплого белого

2 - одновременное затухание холодного белого и теплого белого

3 - последовательная вспышка холодного белого и теплого белого

4 - последовательное затухание холодного белого и теплого белого

кнопки регулировки яркости свечения

12/24 DC

ИК датчик

150 мм

CCT Контроллер

до 10 метров

CWW

FULL

DELAY

OFF

DIY1

CW WW CWW

B B

FULL

DELAY

OFF

DIY1 DIY2

FUN

CWW

FULL

DIY1 DIY2

DELAY

OFF
