4. Подключите все кабели к соответствующим разъемам (Рисунок C.1). С помощью кабеля USB соедините
разъем типа B с входным портом USB справа на задней панели монитора, а разъем типа A – с выходным портом
компьютера (Рисунок C.1a). При использовании кабеля от USB-устройства выполните подключение к одному из
выходных портов монитора.
ПРИМЕЧАНИЕ. Неправильное подсоединение кабелей может привести к неустойчивой работе, снизить качество
изображения на дисплее/повредить компоненты ЖКД модуля и/или сократить срок службы модуля.

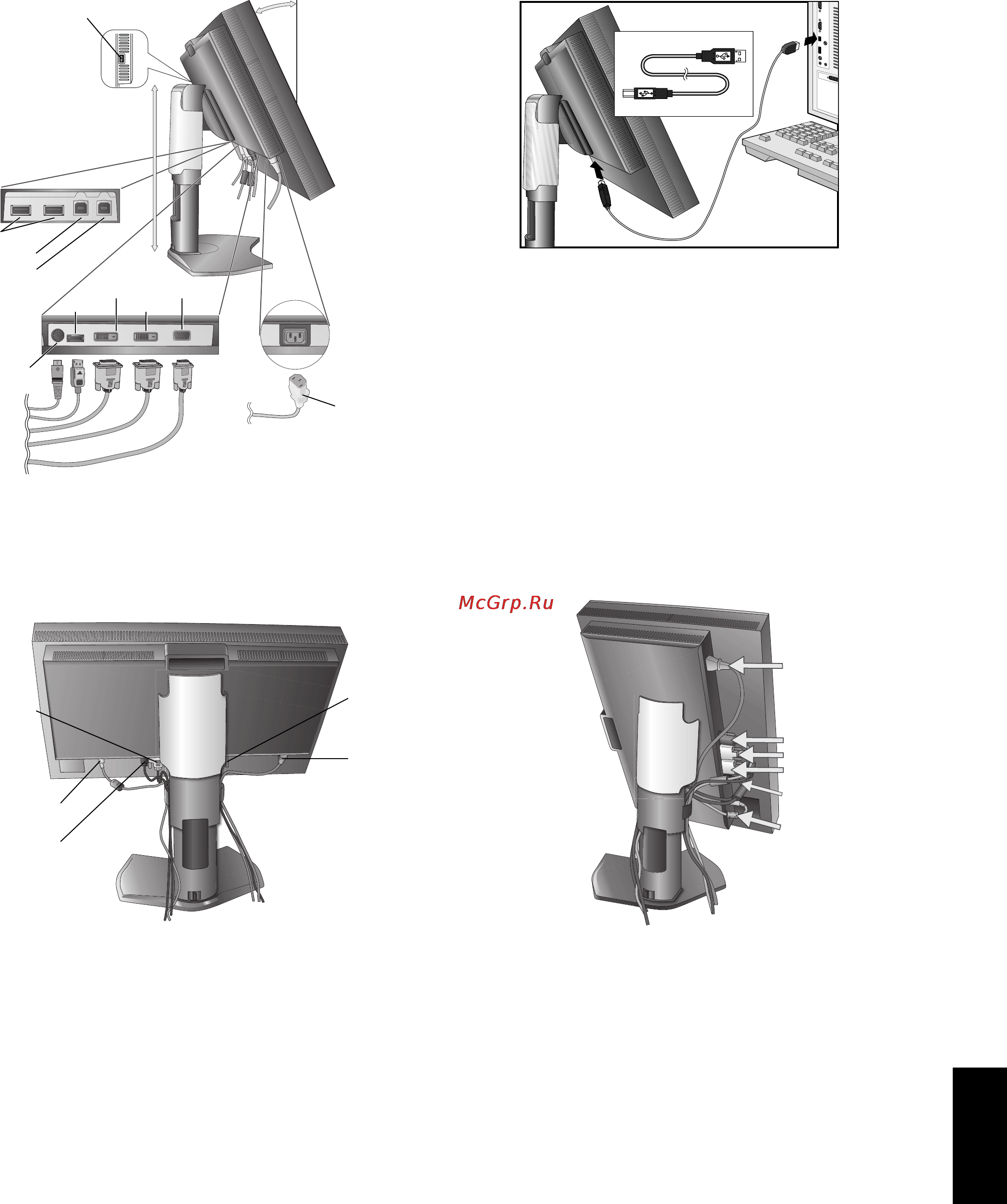

Рисунок C.1
Крайнее верхнее
положение
подставки
Кабель питания
Наклон 30°
Выход DC*
* Разъем для подключения дополнительных устройств NEC.
Не используйте этот разъем без соответствующих указаний.
DVI-1
DisplayPort
USB выходной
USB входной1
USB входной2
DVI-2
D-SUB*
1
Рисунок C.1a
Тип A
Тип B
Тип A
Тип B
USB выходной
5. Кабели должны размещаться в отсеке подставки, предназначенном для распределения кабелей.
Надежно закрепите кабели в кабельных каналах (Рисунок C.2 and Рисунок C.3).
6. Проверьте, что экран монитора можно поворачивать, поднимать и опускать после установки кабелей.
Рисунок C.2 Рисунок C.3
Кабель USB
Кабель питания
Кабель
DVI-1
Кабель D-SUB*
1
Кабель питания
Кабели DVI-1/DVI-2
Кабель D-SUB*
1
Кабель USB
Кабель
DisplayPort
Кабель DisplayPort
*1 Только для PA241W.
