![Falcon Eye FE-70w [5/26] Задняя панель](/img/pdf.png)
Falcon Eye FE-70w [5/26] Задняя панель
![Falcon Eye FE-70w [5/26] Задняя панель](/views2/1797905/page5/bg5.png)

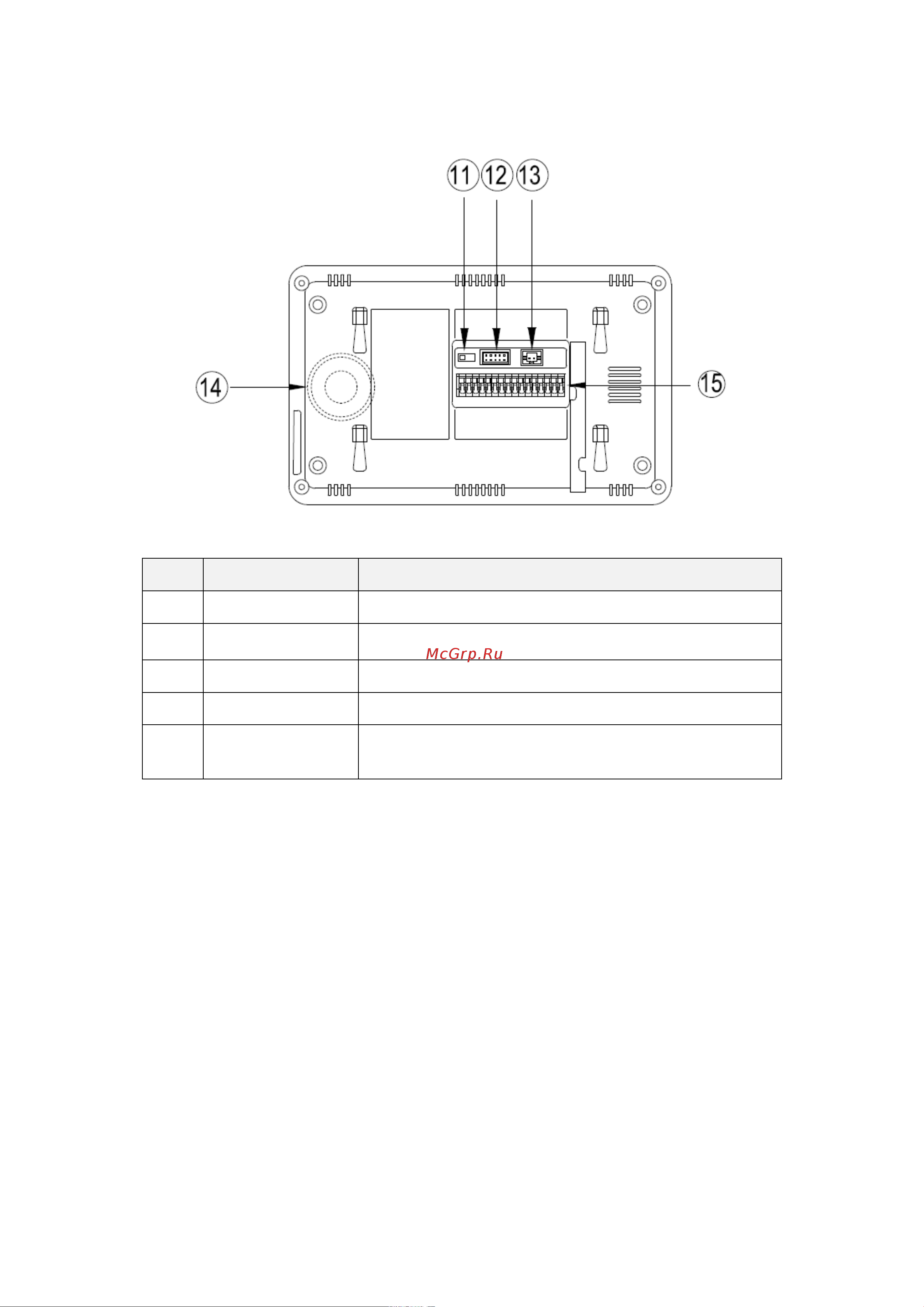

1.2 Задняя панель
№ Наименование Назначение
11
Выключатель 75Ω Согласование сопротивления для видеосигнала
12
Видео вход/выход
Интерфейсы CCTV1 / CCTV2 / CCTV3 / CCTV4 / Видео
выхода (2 провода с полярностью)
13
Питание DC 14.5В DC
14
Динамик Динамик для режима Handsfree
15
Интерфейс
соединения
Интерфейс для соединения вызывной панели 1 /
вызывной панели 2 / дополнительных мониторов /
аудиотрубки
