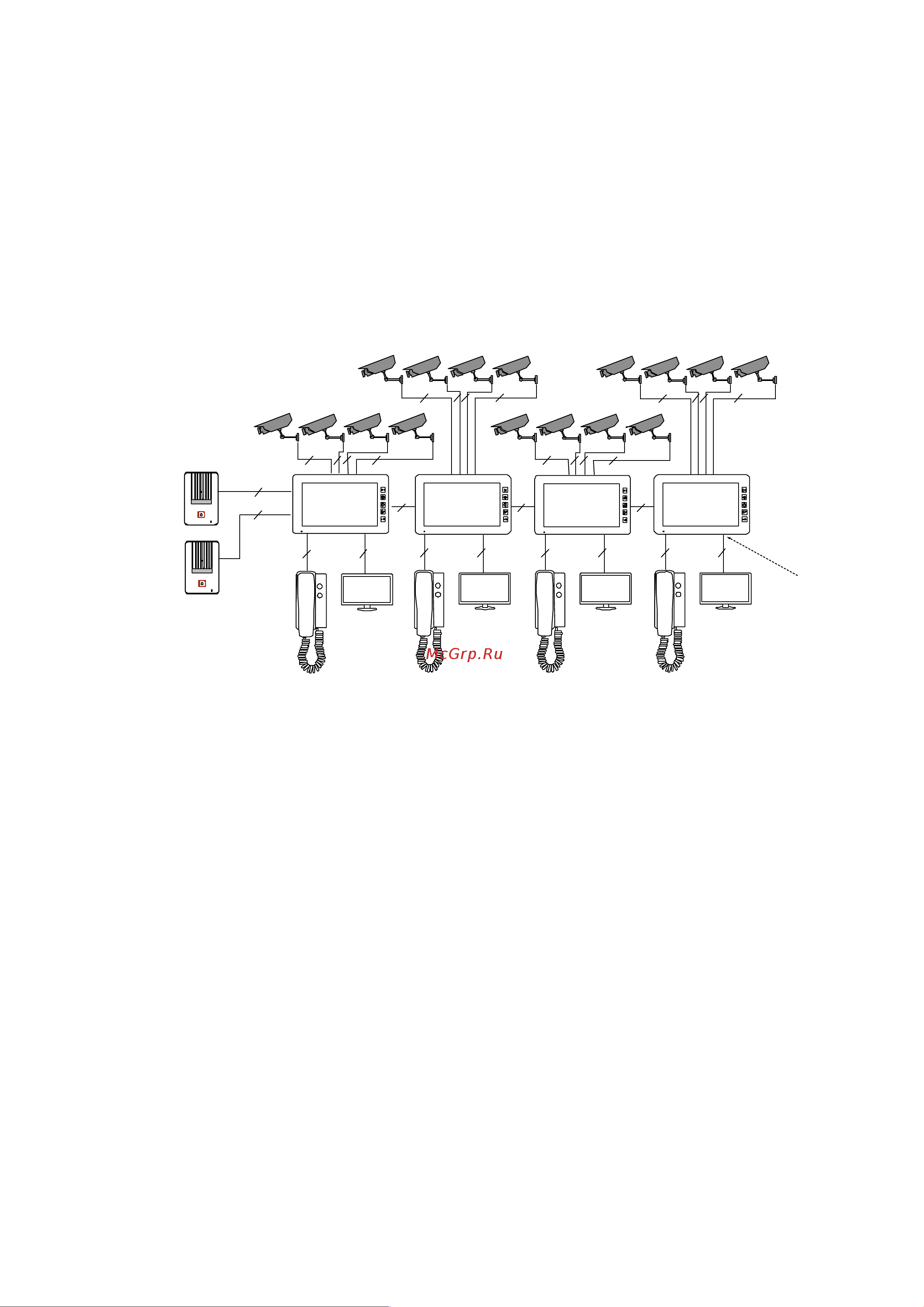

4. Схема подключения устройства
4.1 Компоновка системы
Имеется два режима подключения камеры видеонаблюдения.
Режим 1
Каждый монитор подключается к своим видеокамерам, и может контролировать
только подключенные видеокамеры.(Дополнительные ≤ 3)
2
4
2
4 24
2
4
2 2 2
2
2
2 2 2
2 2 2 2
2 2 2 2
4 4 4
C C T V _ O U T
4
4
M a s t e r E x t 1
E x t 2
E x t 3
Режим 2
Только мастер-монитор может подключаться к видеокамерам, и дополнительные
мониторы получают видео от мастера. Дополнительные мониторы могут
контролировать видеокамеры после посылки просьбы к мастер-монитору. Только
один монитор может контролировать видеокамеры одновременно.
