Если не указано иное, все функции, описанные в настоящем
руководстве, поясняются на изображениях модели EB-W12.

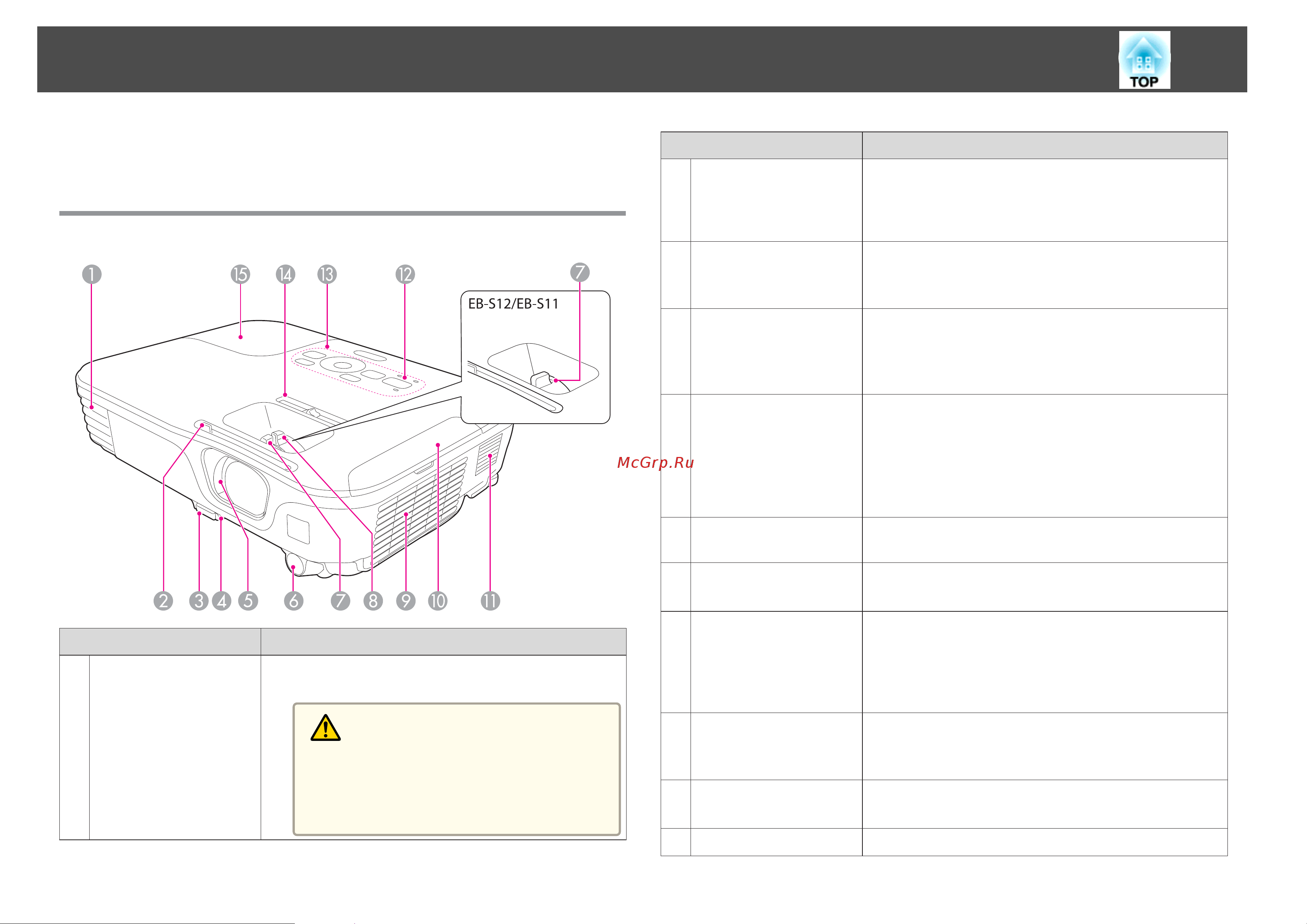

Вид спереди/сверху
Название Функция
A
Выходное отверстие
для воздуха
Выходное вентиляционное отверстие служит для
внутреннего охлаждения проектора.
Предостережение
Не приближайте к этому отверстию лицо и ру-
ки и не ставьте перед ним предметы, которые
могут испортиться от нагрева выходящим из
отверстия воздухом.
Название Функция
B
Ручка
переключателя
подавления сигнала
аудио/видео
Открывание и закрывание переключателя
подавления сигнала аудио/видео выполняется с
помощью этой ручки.
C
Рычаг регулировки
опоры
Нажмите на рычаг опоры для регулировки высоты
передней опоры.
s "Регулировка положения изображения" стр.41
D
Передняя
регулируемая опора
Если проектор устанавливается на поверхности
(например, на столе), отрегулируйте опору, чтобы
правильно расположить изображение.
s "Регулировка положения изображения" стр.41
E
Переключатель
подавления сигнала
аудио/видео
С целью защиты объектива закройте шторку, если
проектор не используется. Закрывая его во время
проецирования, можно скрыть изображение и
отключить звук.
s "Временное подавление изображения и звука
(Отключение A/V)" стр.53
F
Удален. приемник
Принимает сигналы от пульта дистанционного
управления.
G
Фокальное кольцо
Служит для фокусировки изображения.
s "Регулировка фокуса" стр.42
H
Кольцо
масштабирования
(только модель EB-
X14/EB-W12/EB-X12/
EB-X11)
Служит для регулировки размера изображения.
s
"Регулировка размера изображения" стр.41
I
Отверстие
воздухозаборника
(воздушный фильтр)
Служит для забора воздуха для внутреннего
охлаждения проектора.
s "Очистка воздушного Фильтра" стр.96
J
Крышка воздушного
фильтра
Открывает и закрывает крышку воздушного фильтра.
s "Замена воздушного фильтра" стр.101
K
Динамик
Вывод звука.
Наименования компонентов и их назначение
10
