Epson EB-S12 [11/122] Наименования компонентов и их назначение
![Epson EB-S12 [11/122] Наименования компонентов и их назначение](/views2/1406847/page11/bgb.png)
Название Функция
L
Индикаторы
Показывает состояние проекционной лампы.
s "Интерпретация показаний" стр.81
M
Панель управления
Используется для управления проектором.
s "Основание" стр.13
N
Регулятор
горизонтальных
трапецеидальных
искажений
(только модель EB-
X14/EB-W12/EB-X12/
EB-S12/EB-X11)
Корректировка горизонтальных искажений
проецируемого изображения.
s "Коррекция вручную" стр.38
O
Крышка отсека
лампы
Эту крышку необходимо открыть при замене лампы
проектора.
s "Замена лампы" стр.98

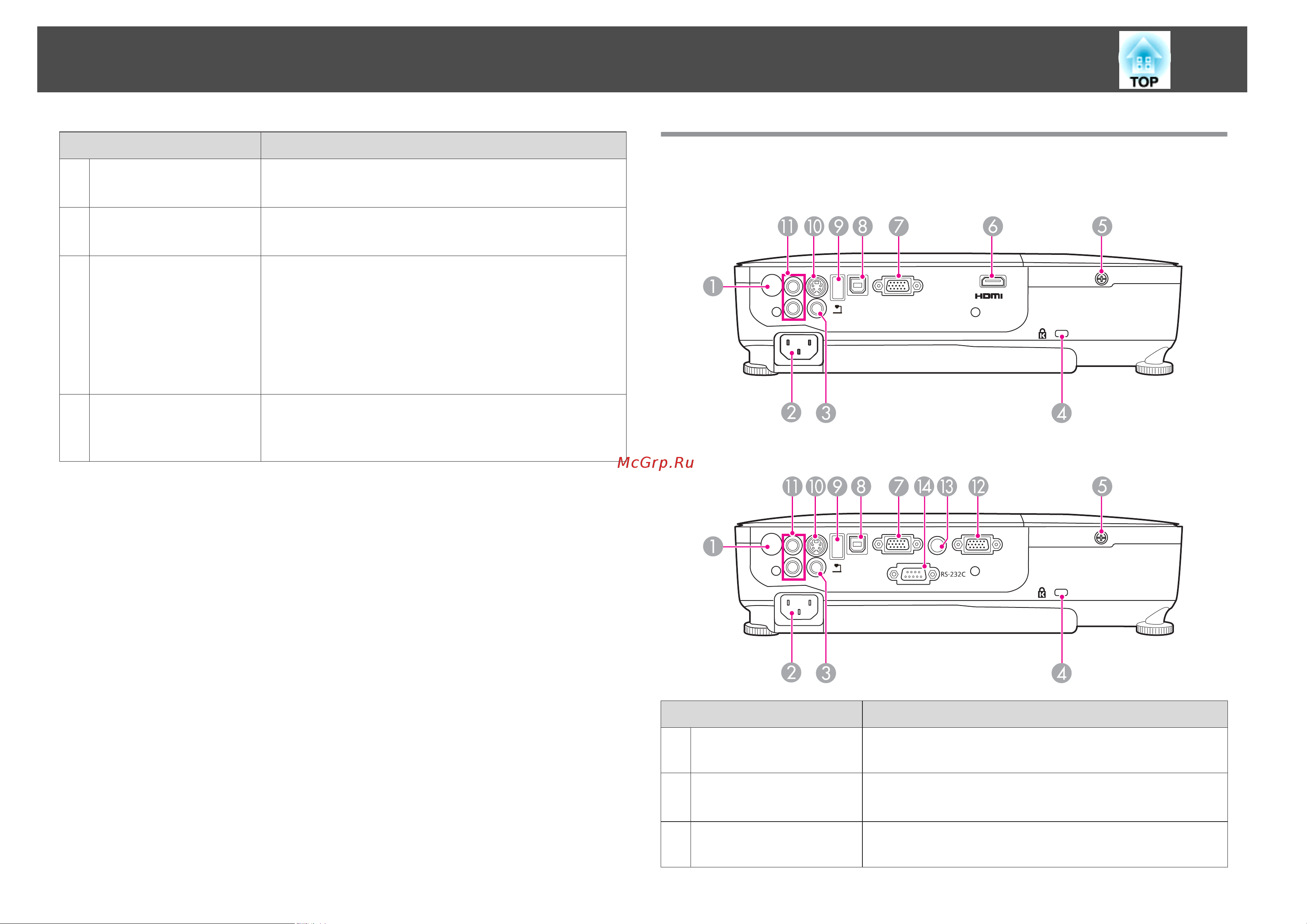

Заднее
EB-X14/EB-W12/EB-X12
EB-S12/EB-X11/EB-S11
Название Функция
A
Удален. приемник
Принимает сигналы от пульта дистанционного
управления.
B
Вход питания
Служит для подключения кабеля питания.
s "От установки к проецированию" стр.31
C
Порт Video
Для компонентных видеосигналов от источников
видеосигнала.
Наименования компонентов и их назначение
11
