11
Установка/Подключение
Установка
• Выберите место для установки усилите-
ля, учитывая приведенные выше требова-
ния безопасности.
• Приложите усилитель к выбранному
месту и, в соответствии с расположением
отверстий в нижней части корпуса усилите-
ля, наметьте точки для сверления четырех
крепежных отверстий. Ни в коем случае
не используйте сам усилитель в качестве
шаблона при сверлении, чтобы не повре-
дить его.
• Уберите усилитель и просверлите 4
отверстия в поверхности, выбранной для
установки усилителя.
• Перед окончательной установкой уси-
лителя проверьте работу системы.
• Закрепите усилитель четырьмя само-
резами, входящими в комплект поставки.
Подключение

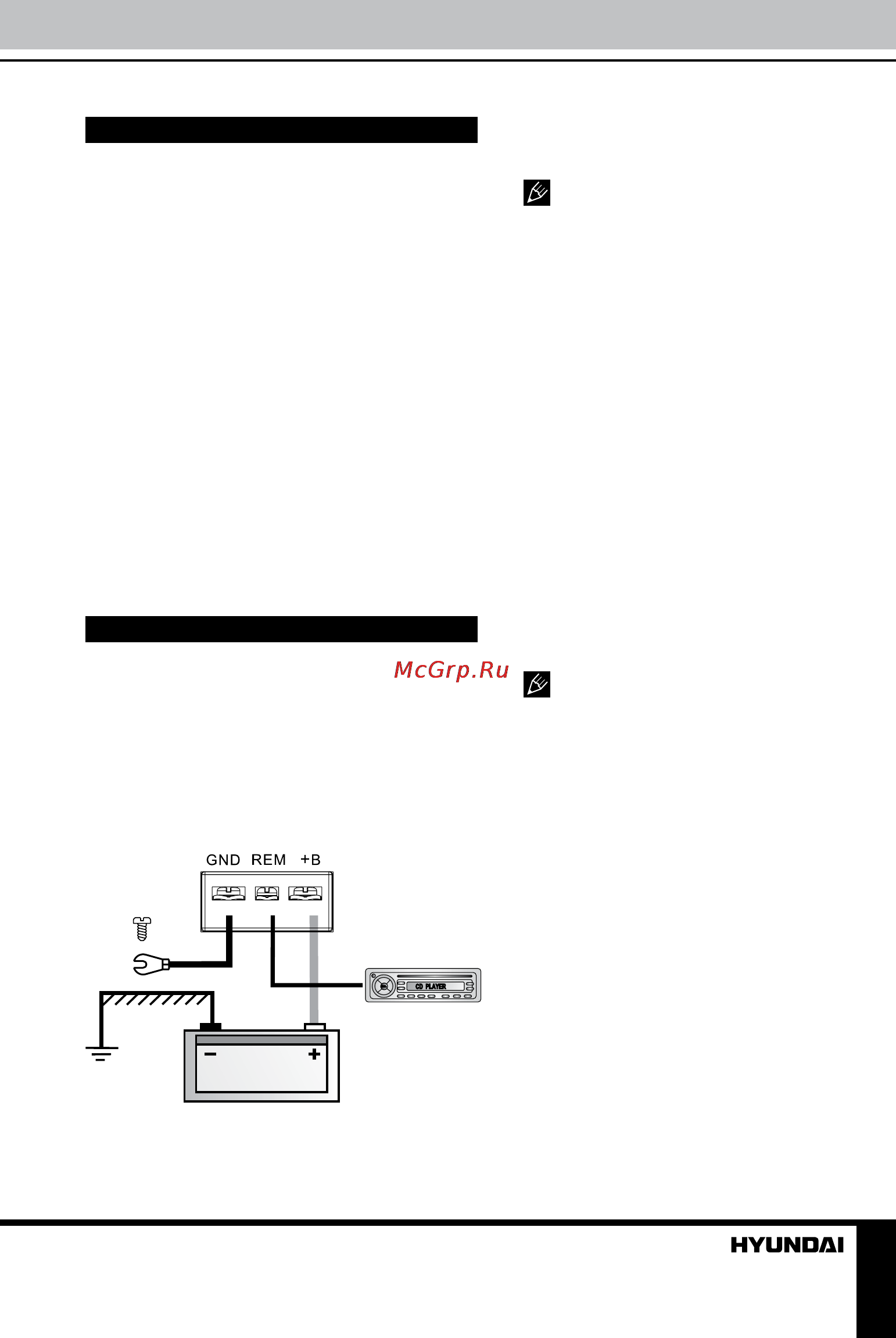

Подключение питания
• GND: клемма заземления. Для под-
соединения используйте провод возможно
минимальной длины.
К разъему «GND» усилителя присоеди-
ните провод массы надлежащего сечения.
К 12+V
аккумулято-
ра с соотв.
предохрани-
телем
К кузову
автомо-
биля
АККУМУЛ.
Определите на кузове автомобиля неболь-
шой участок для подключения и зачистите
его до металла.
Соединение должно быть надежным
и обеспечивать непосредственное подклю-
чение усилителя к аккумуляторной батарее.
• REM: удаленное управление усили-
телем. Соедините проводом небольшого
сечения разъем REM усилителя и провод
управления усилителем источника сигнала.
Важно, чтобы усилитель отключался при
выключении радио или ключом зажигания,
иначе аккумулятор разрядится. Используе-
мое напряжение должно составлять 10 - 15
В постоянного тока.
• B+: Положительная клемма питания.
К разъему усилителя «В+» подсоедините
провод надлежащего сечения и протяни-
те его к блоку предохранителей, который
должен располагаться не далее 0,5 метра
от аккумулятора. Подсоедините блок без
вставленного предохранителя к аккуму-
лятору. Предохранитель обеспечивает
безопасность автомобиля в случае коротко-
го замыкания.
Обязательно отсоединяйте провод
массы от аккумулятора перед подключени-
ем любых электрических схем.
