5 Руководство по применению
Руководство по применению для установщика
11
EGSQH10S18AA9W
Тепловой насос Daikin Altherma, использующий теплоту грунта
4P351748-1F – 2018.02

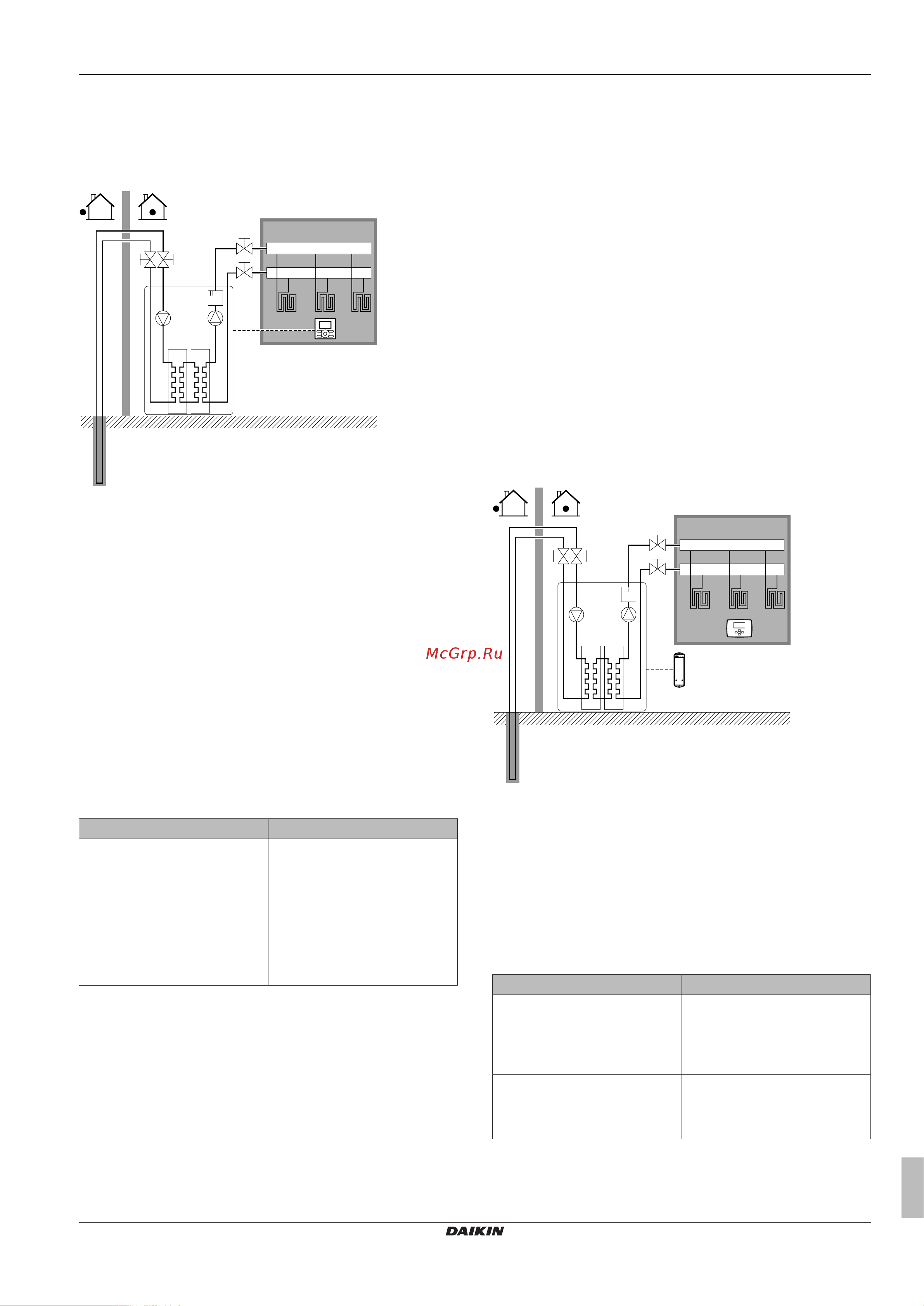

5.2.1 Одно помещение
Подогрев полов или радиаторы –проводной
комнатный термостат
Настройка
B
A
a
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a В качестве комнатного термостата используется
интерфейс пользователя
▪ Подогрев полов или радиаторы непосредственно соединены с
внутренним агрегатом.
▪ Температура в помещении контролируется интерфейсом
пользователя, который используется как комнатный
термостат. Возможные типы установки:
▪ Интерфейс пользователя (стандартное оборудование),
установленный в помещении и используемый как
комнатный термостат.
▪ Интерфейс пользователя (стандартное оборудование),
установленный во внутреннем агрегате и используемый
для управления возле внутреннего агрегата + интерфейс
пользователя (дополнительное оборудование EKRUCBL*),
установленный в помещении и используемый как
комнатный термостат
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [A.2.1.7]
▪ Код: [C-07]
2 (Контроль RT): управление
блоком определяется на
основе окружающей
температуры интерфейса
пользователя.
Число зон температуры воды:
▪ #: [A.2.1.8]
▪ Код: [7-02]
0 (1 зона LWT): основная
Преимущества
▪ Экономичность. НЕТ необходимости в дополнительном
внешнем комнатном термостате.
▪ Высочайший уровень комфорта и эффективности.
Функции интеллектуального комнатного термостата
позволяют увеличивать или уменьшать нужную температуру
воды на выходе на основе фактической температуры в
помещении (модуляция). Результаты следующие:
▪ Стабильная температура в помещении, соответствующая
нужной температуре (самый высокий уровень комфорта)
▪ Меньше циклов ВКЛ/ВЫКЛ (ниже уровень шума, выше
комфорт и выше эффективность)
▪ Самая низкая из возможных температура воды на выходе
(более высокая эффективность)
▪ Простота. Нужная температура в помещении легко
устанавливается через интерфейс пользователя:
▪ Для ежедневных потребностей используются значения
предварительной установки и расписания.
▪ Чтобы отойти от ежедневных потребностей, можно
временно отменить значения предварительной установки и
расписания и использовать режим выходных…
Подогрев полов или радиаторы –
беспроводной комнатный термостат
Настройка
B
A
b
a
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Приемник беспроводного внешнего комнатного
термостата
b Беспроводной внешний комнатный термостат
▪ Подогрев полов или радиаторы непосредственно соединены с
внутренним агрегатом.
▪ Температура в помещении контролируется беспроводным
внешним комнатным термостатом (дополнительное
оборудование EKRTR1).
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [A.2.1.7]
▪ Код: [C-07]
1 (Внеш.контр.RT): управление
блоком определяется внешним
термостатом.
Число зон температуры воды:
▪ #: [A.2.1.8]
▪ Код: [7-02]
0 (1 зона LWT): основная
