5 Руководство по применению
Руководство по применению для установщика
12
EGSQH10S18AA9W
Тепловой насос Daikin Altherma, использующий теплоту грунта
4P351748-1F – 2018.02
Настройка Значение
Внешний комнатный термостат
для основной зоны:
▪ #: [A.2.2.4]
▪ Код: [C-05]
1 (Термост.ВКЛ/ВЫК): если
используемый комнатный
термостат помещения или
конвектор тепловогонасоса
отправляет только условие
включения/выключения
термостата.
Преимущества
▪ Беспроводной. Внешний комнатный термостат Daikin
имеется в беспроводном варианте.
▪ Эффективность. Хотя внешний комнатный термостат
отправляет только сигналы ВКЛ/ВЫКЛ, он предназначен
специально для системы теплового насоса.

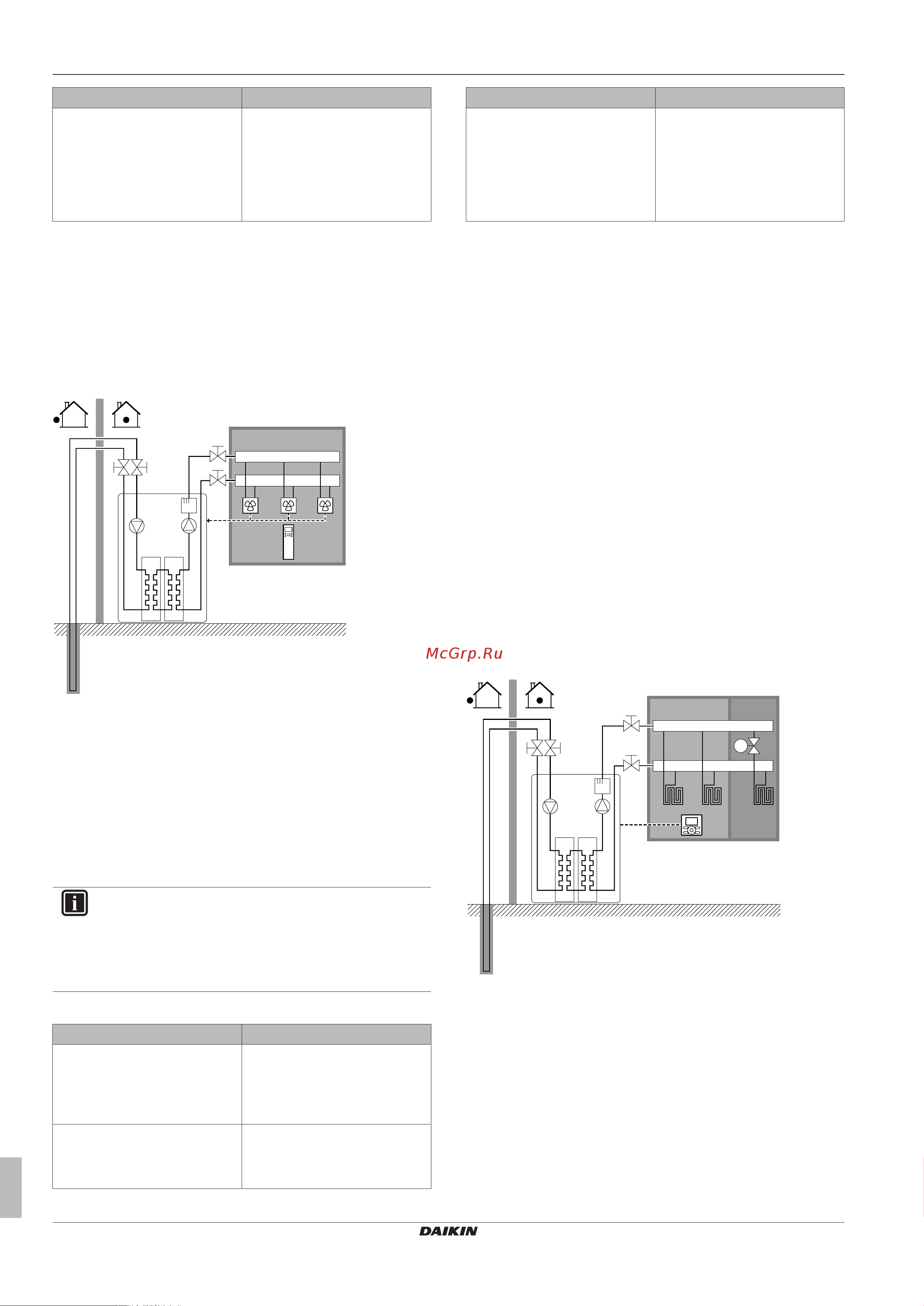

Конвекторы теплового насоса
Настройка
B
A
a
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Пульт дистанционного управления конвекторов
тепловогонасоса
▪ Конвекторы теплового насоса непосредственно
подсоединены к внутреннему агрегату.
▪ Нужная температура в помещении устанавливается через
пульт дистанционного управления конвекторов
тепловогонасоса.
▪ Сигнал запроса на нагрев помещения отправляется на один
цифровой вход внутреннего агрегата (X2M/1 и X2M/4).
ИНФОРМАЦИЯ
При использовании нескольких конвекторов
теплового насоса убедитесь, что каждый из них
принимает инфракрасный сигнал от пульта
дистанционного управления конвекторов
тепловогонасоса.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [A.2.1.7]
▪ Код: [C-07]
1 (Внеш.контр.RT): управление
блоком определяется внешним
термостатом.
Число зон температуры воды:
▪ #: [A.2.1.8]
▪ Код: [7-02]
0 (1 зона LWT): основная
Настройка Значение
Внешний комнатный термостат
для основной зоны:
▪ #: [A.2.2.4]
▪ Код: [C-05]
1 (Термост.ВКЛ/ВЫК): если
используемый комнатный
термостат помещения или
конвектор тепловогонасоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата.
Преимущества
▪ Эффективность. Оптимальная энергоэффективность
благодаря функции взаимосвязи.
▪ Стильность.
5.2.2 Несколько помещений –одна зона
температуры воды на выходе
Если нужна только одна зона температуры воды на выходе,
поскольку расчетная температура воды на выходе всех
нагревательных приборов одинакова, станция смесительного
клапана НЕ нужна (что дает экономию).
Пример: Если система теплового насоса используется для
нагрева одного пола при одинаковых нагревательных приборах
для всех помещений.
Подогрев полов или радиаторы –
термостатные клапаны
При обогреве помещений с помощью подогрева полов или
радиаторов обычным способом является контроль температуры
главного помещения через термостат (это может быть как
интерфейс пользователя, так и внешний термостат помещения),
а остальные помещения будут контролироваться так
называемыми термостатными клапанами, которые открываются
или закрываются в зависимости от температуры в помещении.
Настройка
T
B C
A
a
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Интерфейс пользователя
▪ Подогрев полов главного помещения непосредственно
соединен с внутренним агрегатом.
▪ Температура в главном помещении контролируется
интерфейсом пользователя, используемым в качестве
термостата.
▪ Термостатный клапан устанавливается до подогрева полов в
других помещениях.
