Daikin LRMEQ3BY1 [29/52] Подключение электропроводки
6 Монтаж
Справочное руководство для монтажника и пользователя
29
LRMEQ+LRLEQ3+4BY1
Компрессорно-конденсаторная установка с воздушным
охлаждением
4P500362-1A – 2018.09

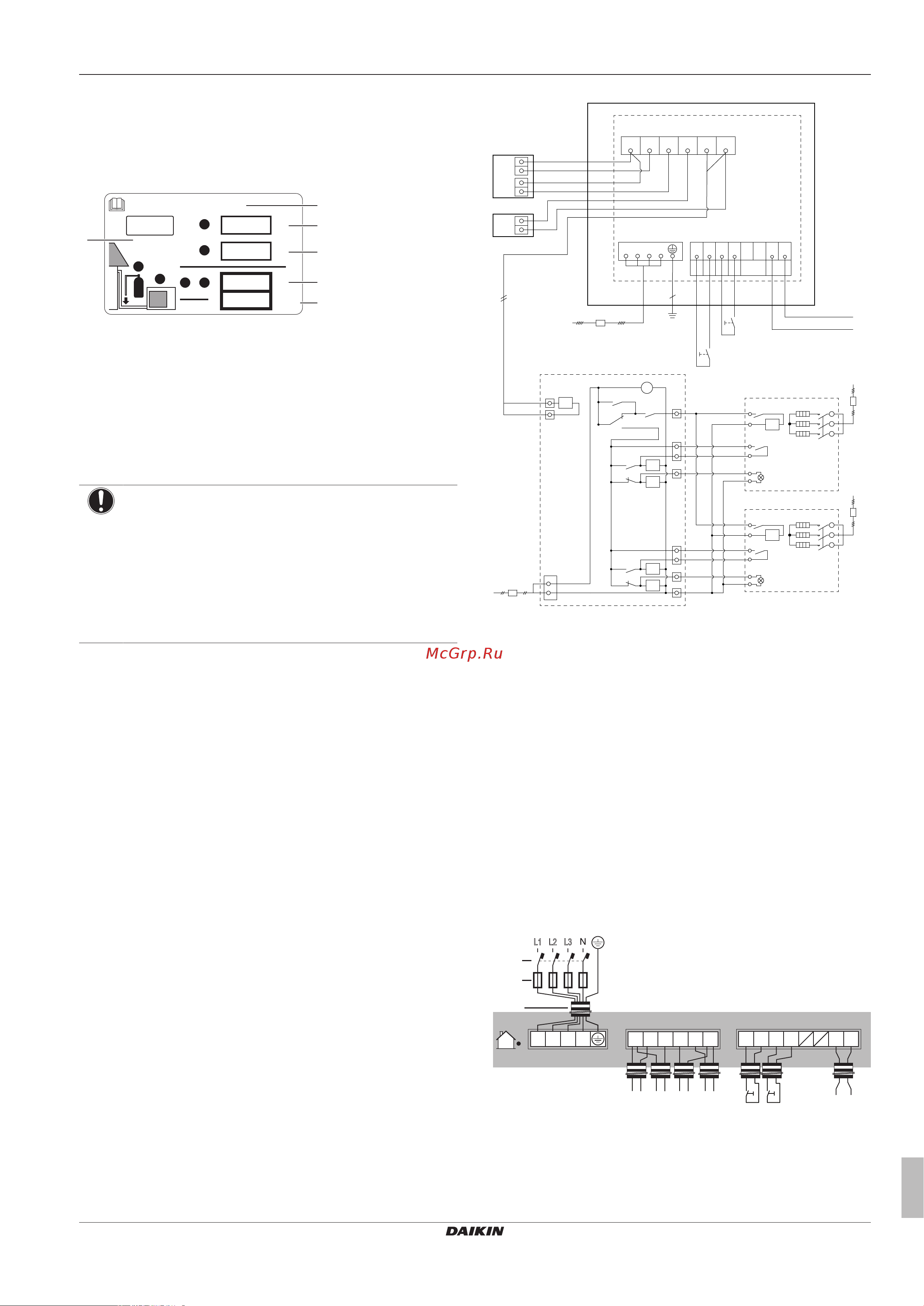

6.7.6 Наклейка этикетки с информацией о
фторированных газах,
способствующих созданию
парникового эффекта
1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если с блоком поставляется этикетка с многоязычной
информацией о фторированных газах, способствующих
парниковому эффекту (см. принадлежности), ту ее
часть, которая изложена на нужном языке, наклейте в
месте, помеченном буквой a.
b Количество хладагента, заправленного на заводе (см.
паспортную табличку блока)
c Заправленное дополнительное количество хладагента
d Общее количество заправленного хладагента
e Выбросы парниковых газов для общего количества
заправленного хладагента в тоннах CO
2
-эквивалента
f ПГП = потенциал глобального потепления
ПРИМЕЧАНИЕ
В Европе выбросы парниковых газов для полной
заправки хладагента в системе (выражаются в тоннах
CO
2
-эквивалента) используются для определения
интервалов технического обслуживания.
Руководствуйтесь применимым законодательством.
Формула для расчета выбросов парниковых газов:
значение ПГП для хладагента × общая заправка
хладагента (кг) / 1000
2 Наклейте этикетку с внутренней стороны наружного
агрегата возле жидкостного и газового запорных вентилей.
6.8 Подключение электропроводки
6.8.1 Подсоединение электропроводки
Типовая последовательность действий
Подключение электропроводки, как правило, подразделяется на
следующие этапы:
1 Проверка системы энергоснабжения на соответствие
электрическим характеристикам блоков.
2 Подключение электропроводки к наружному блоку (блоку
питания, дистанционному рабочему выключателю,
выключателю малошумного режима, выводу сигналов и
дополнительному оборудованию).
3 Подключение сетевого электропитания.
6.8.2 Прокладка электропроводки по месту
установки: общее представление
Состав электропроводки:
P1 P2W1C C1 R
X3M
X1M
L2
N
L1
L3
B
X2M
A DC F1 F2
3D111889
A
e
c
a
b
i
j
k
h
f
H1P
S2T
E1H
K1M
S1T
Y1S
Ry 0
S2T
NC
TeS1
No
T1
T1
E1H
Ry0
Ry 1
K1M
S1T
H1P
Ry 0
Ry 0
K1M
Ry 0
Ry 0
Ry 0
K1M
Ry 1
Y1S
b
d
B
B
b
b
g
A Наружный блок
B Внутренний блок
a К наружному блоку
b Автоматический выключатель защиты от замыкания на
землю
c Подвод высоковольтной проводки
d Пульт управления (приобретается по месту установки)
e Предостерегающий сигнал
f Предупреждающий сигнал
g Ходовой сигнал
h Рабочий сигнал
i Заземление
j Дистанционный рабочий выключатель
k OFF: обычный режим
ON: малошумный режим
T1 Таймер
RY0, RY1 Реле
H1P Индикатор размораживания
K1M Контактор грелки оттаивания
E1H Грелка оттаивания
S1T Термостат-регулятор внутренней температуры
S2T Термостат завершения оттаивания
Y1S Электромагнитный клапан
3N~ 50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
X1M
a
d e
g h i j
f
b
c
BA C F1 F2
X2MX3M
DC C1 W1 R P1 P2
a Автоматический выключатель защиты от замыкания на
землю
b Плавкий предохранитель
c Блок питания (с заземлением) (изолированный кабель)
d Выключатель малошумного режима
e Дистанционный рабочий выключатель
f Электропроводка управления
