6 Монтаж
Справочное руководство для монтажника и пользователя
32
LRMEQ+LRLEQ3+4BY1
Компрессорно-конденсаторная установка с воздушным
охлаждением
4P500362-1A – 2018.09
BA C F1 F2
X2M
D
ПРИМЕЧАНИЕ
Дистанционный рабочий выключатель. Блок
оснащается на заводе рабочим выключателем,
предназначенным для включения-отключения блока.
Чтобы включать-отключать наружный блок на
расстоянии, необходим дистанционный рабочий
выключатель. Применяется слаботочный контакт,
рассчитанный на микроток (≤1 мА, 12 В пост. тока).
Выполнив подключение к клемме X2M/C+D, установите
выключатель в положение «Remote».
4 Выключатель малошумного режима подключается
следующим образом:
BA C F1 F2
X2M
D
ПРИМЕЧАНИЕ
Выключатель малошумного режима. Дистанционный
выключатель малошумного режима предназначен для
включения-отключения режима работы с пониженным
уровнем шума (см. настройку [2‑18]). Применяется
слаботочный контакт, рассчитанный на микроток (не
более 1мА, 12В пост.тока). Выполните подключение к
клемме X2M/A+B.
5 Если нужно подключить соединительную коробку связи
по шине Modbus, подсоедините электропроводку
управления следующим образом:
BA C F1 F2
X2M
D
6 Электропроводка подсоединяется к клемме выходных
сигналов (X3M) следующим образом:
C1C W1 R P1 P2
a b c d
a Предостерегающий сигнал
b Предупреждающий сигнал
c Ходовой сигнал
d Рабочий сигнал
Соблюдайте следующие правила:
Сигнал на выходе Правило
Предостерегающий и
предупреждающий
сигналы
Рекомендуется установить
соединение, если в работе
системы могут возникнуть
сбои.
Ходовой сигнал Соединение устанавливать
не обязательно.
Сигнал на выходе Правило
Рабочий сигнал Соединение
устанавливается в
обязательном порядке.
Вывод рабочего сигнала
подключается к
электромагнитным
клапанам, установленным
перед расширительными
клапанами внутреннего
блока. Электромагнитный
клапан открывается по
команде наружного блока:
при запуске, не пропуская
жидкий хладагент в
компрессор;
при возврате масла.
Подробнее см. параграф
«"6.8.2Прокладка
электропроводки по месту
установки: общее
представление"на стр.29».
ПРЕДОСТЕРЕЖЕНИЕ
При подсоединении электропроводки питания сначала
необходимо устанавливать соединение с землей, а
затем выполнять токоведущие соединения. При
отсоединении электропроводки питания сначала
необходимо разрывать токоведущие соединения, а
затем соединение с землей. Длина проводов между
креплением электропроводки питания и самой
клеммной колодкой должна быть такой, чтобы
токоведущие провода натягивались прежде чем
окажется натянут провод заземления в случае
натяжения электропроводки питания при ослаблении
ее крепления.
ПРИМЕЧАНИЕ
Ни в коем случае не подключайте проводку
электропитания к клеммам X2M и X3M. Это может
привести к поломке всей системы.
ПРИМЕЧАНИЕ
Сигналы на выходе. Наружный блок снабжен разъемом
(X3M) для вывода 4 разных сигналов. Параметры
сигнала: 220~240В перем.тока. Все сигналы подаются
с предельной нагрузкой 0,5 A. Блок подает сигналы в
следующих ситуациях:
C/C1: предостерегающий сигнал рекомендуется
установить соединение подается при сбое, из-за
которого блок работу не прекращает.
C/W1: предупреждающий сигнал рекомендуется
установить соединение подается при сбое, из-за
которого блок прекращает работу.
R/P2: ходовой сигнал соединение устанавливать
не обязательно подается во время работы
компрессора.
P1/P2: рабочий сигнал соединение
устанавливается в обязательном порядке
подается, когда электромагнитный клапан
внутреннего блока работает под контролем.

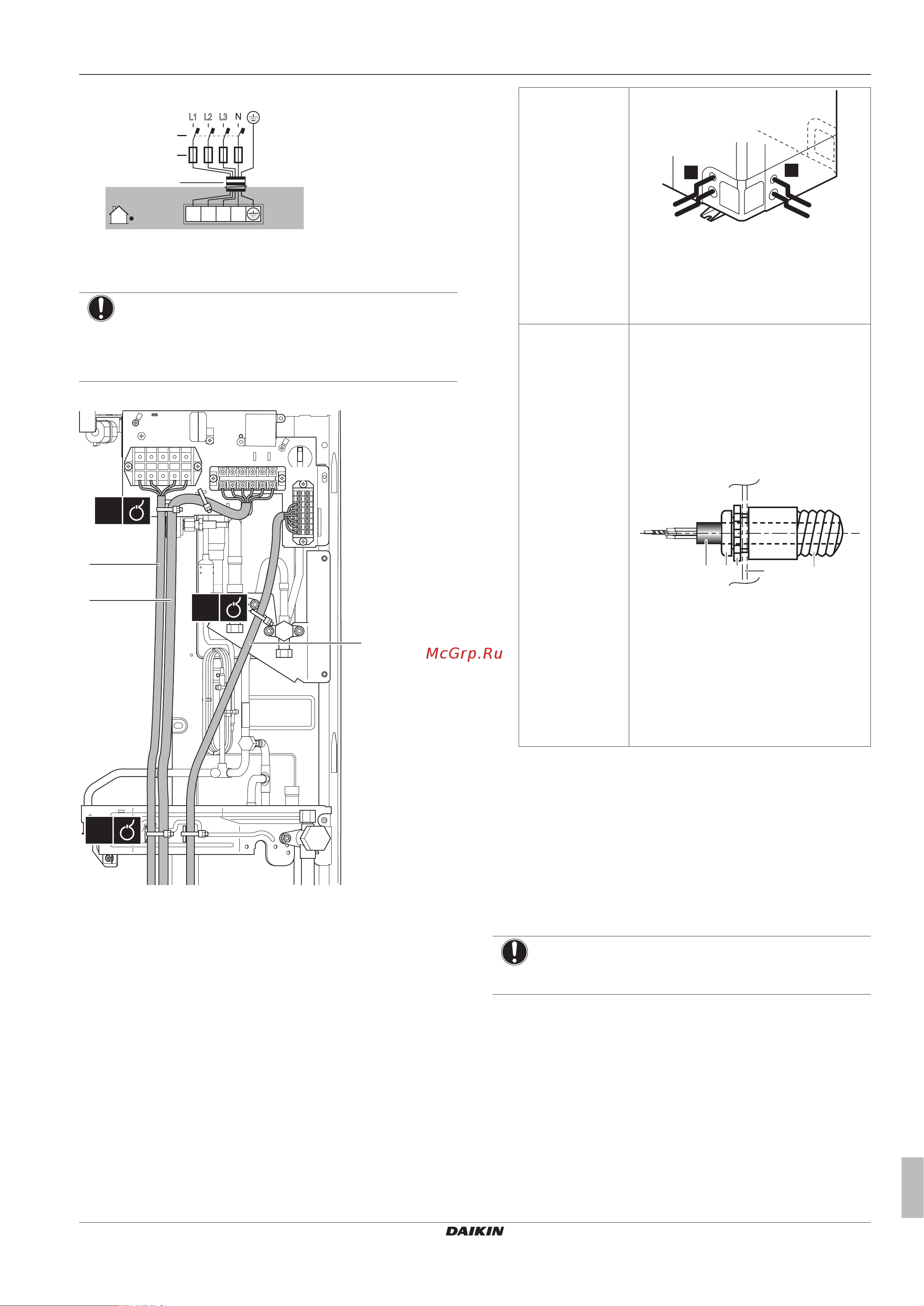

7 Подключите электропитание в следующем порядке:
