EKHVMRD50+80AAV1 + EKHVMYD50+80AAV1
Daikin Altherma внутренний блок
4PW61263-1C – 04.2012
Инструкция по монтажу
5
5. Обзор блока
5.1. Открытие блока

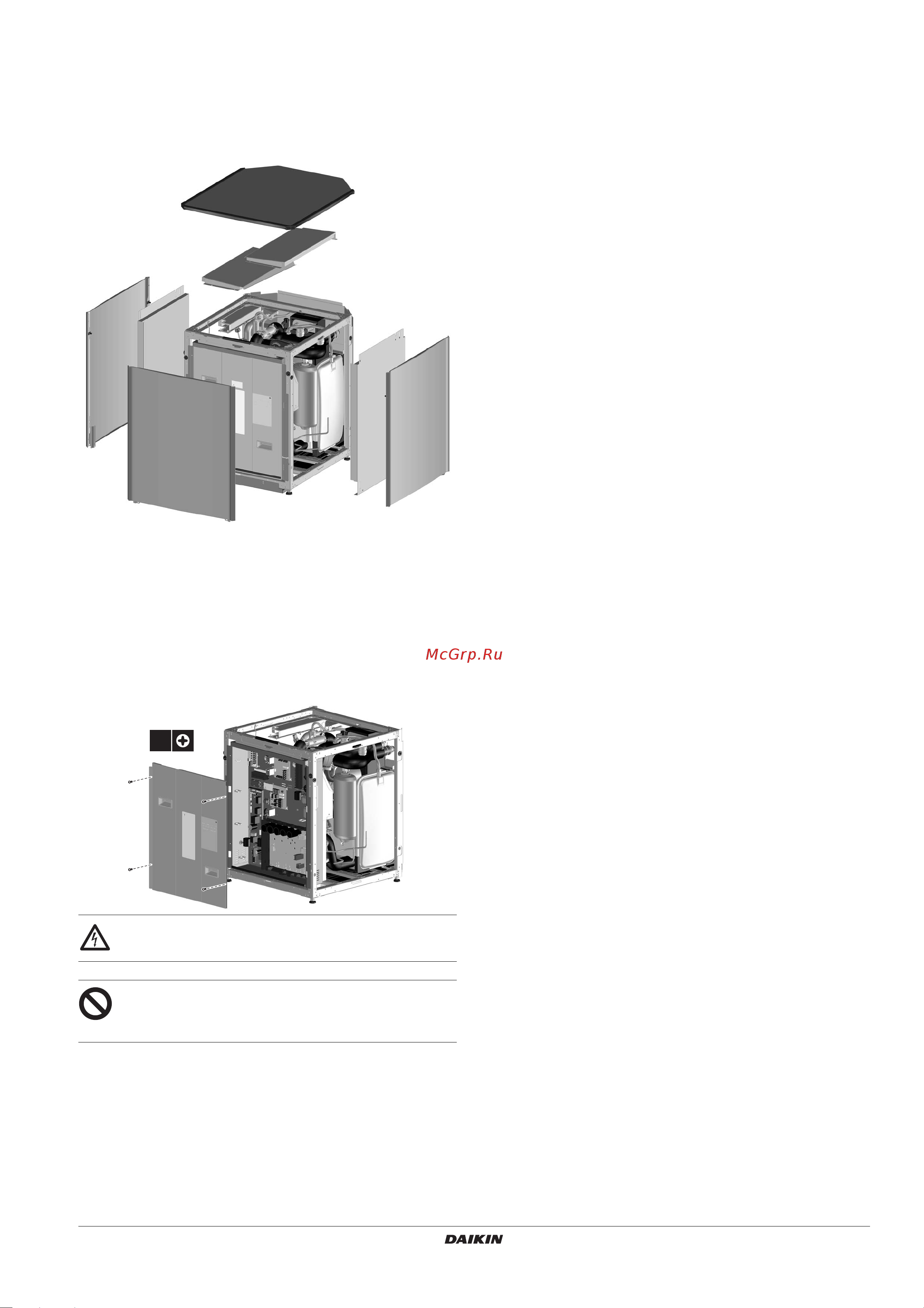

Для получения доступа к блоку необходимо открыть
каплесборные панели и переднюю панель.
Когда блок открыт, возможен доступ к основным компонентам.
Для получения доступа к электрическим компонентам
необходимо открыть распределительную коробку.
1 Верхняя панель
2 Каплесборная панель
3 Передняя панель
4 Звукоизолирующая панель
5 Боковая панель
ОПАСНО: ПОРАЖЕНИЕ ЭЛЕКТРОТОКОМ
См. "2. Общая техника безопасности" на странице 2.
ОПАСНО: НЕ ПРИКАСАЙТЕСЬ К ТРУБОПРОВОДУ
И ВНУТРЕННИМ ДЕТАЛЯМ
См. "2. Общая техника безопасности" на странице 2.
1
2
3
4
4
5
5
2
4x
