AOC E2260PWHU [15/63] Пoдключeниe мoнитopа

Пoдключeниe мoнитopа

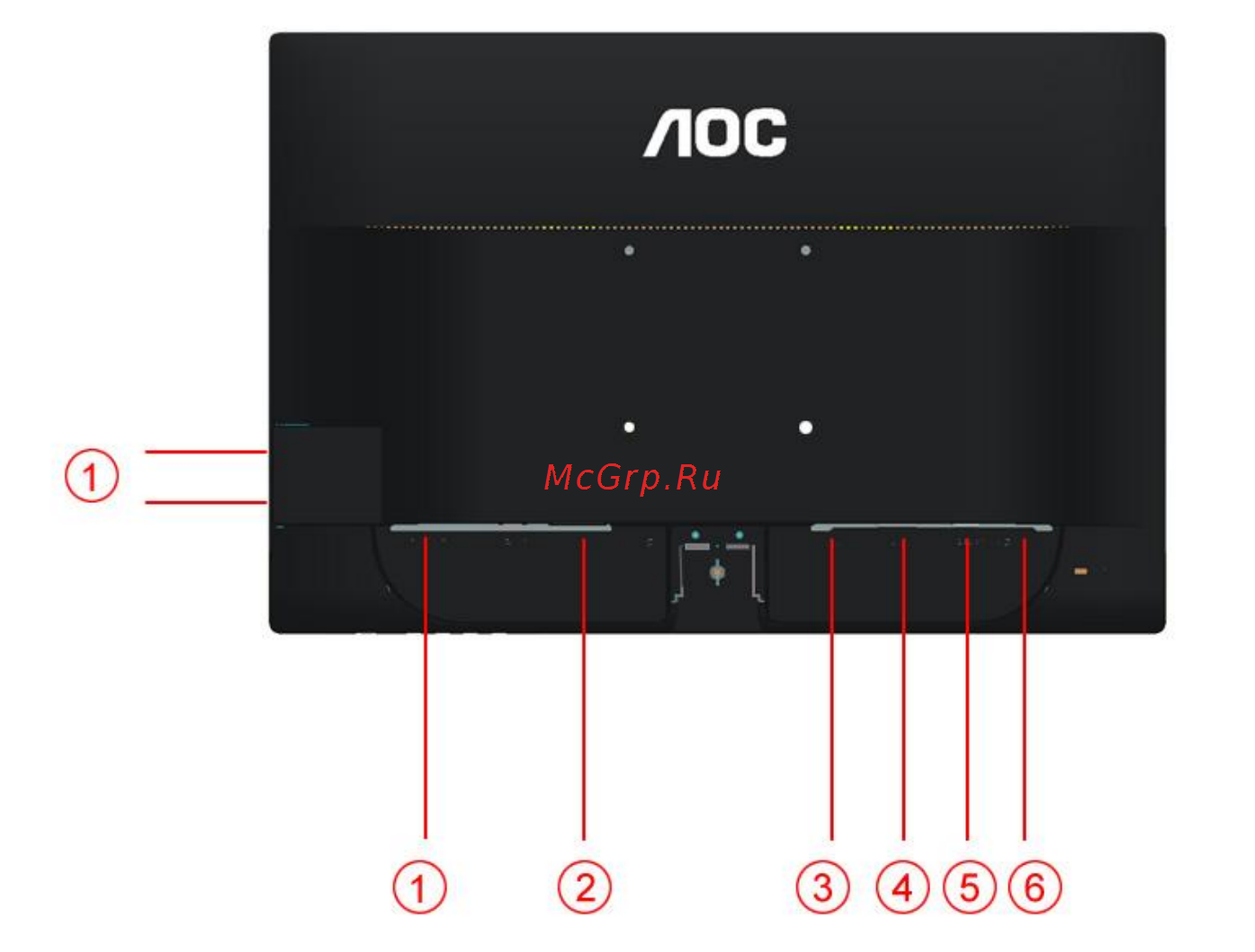

Разъемы для подключения кабелей расположены на задней панели монитора и компьютера :

1. USB（(портом)

2. Питание

3 HDMI (портом)

4 DVI(портом)

5. Аналоговый (кабель DB-15 VGA)

6. áudio(портом)

Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед

подключением.

1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.

2 Подсоедините 15-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а другой

конец – к порту D-Sub компьютера.

3 (Не входит в комплект поставки – необходима видеокарта сDVI -портом)Ligue o cabo de áudio à porta de

entrada de áudio existente na parte de trás do monitor.

4 (Не входит в комплект поставки – необходима видеокарта сHDMI -портом). Подсоедините разъем на

одном концеHDMI -кабеля к задней панели монитора, другой разъем – кHDMI -порту компьютера.

5 (портом)Подсоедините аудиокабель к разъему аудиовхода на задней панели монитора.

6 Включите монитор и компьютер.

Если на экране монитора появилось изображение, то установка завершена. Если изображения нет, см.

раздел "Поиск и устранение неисправностей.
