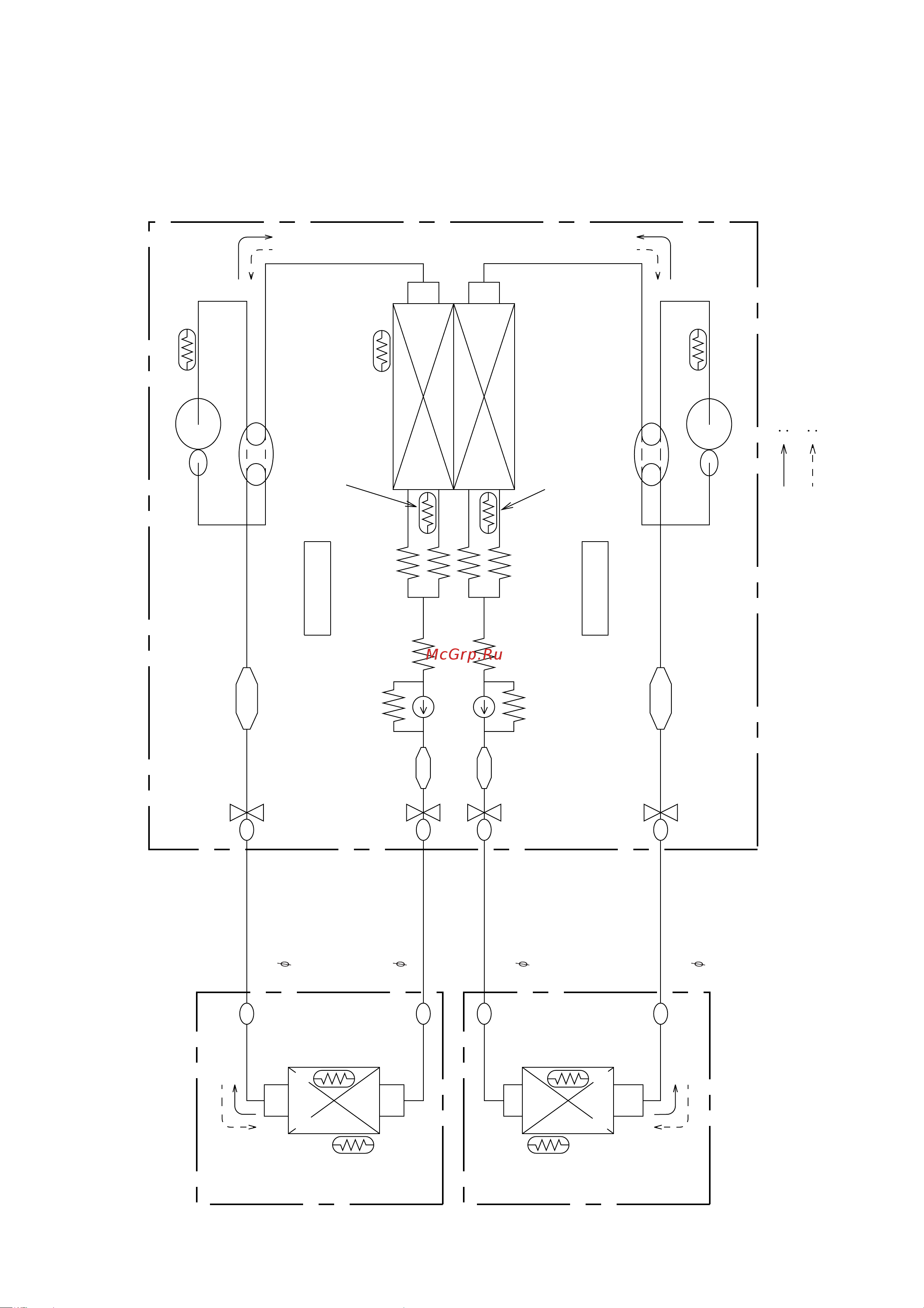

REFRIGERANT SYSTEM DIAGRAM
52006.02.03
INDOOR UNIT A
INDOOR UNIT B
EVAPOLATOR
EVAPOLATOR
THERMISTOR
( PIPE TEMP. )
THERMISTOR
( PIPE TEMP. )
2-WAY
VALVE
4-WAY
VALVE
S C
4-WAY
VALVE
S C
E D
HEAT
COOL
E D
2-WAY
VALVE
3-WAY
VALVE
CAPILLARY
TUBE
U N I T B
U N I T A
CAPILLARY
TUBE
CAPILLARY
TUBE
CAPILLARY
TUBE
3-WAY
VALVE
MUFFLER
COMPRESSOR-A
THERMISTOR-A (DISCHARGE-PIPE)
THERMISTOR-A (CONDENSER)
THERMISTOR-B (CONDENSER)
THERMISTOR (OUTDOOR TEMP.)
CONDENSER
COMPRESSOR-B
THERMISTOR-B (DISCHARGE-PIPE)
MUFFLER
STRAINER
STRAINER
THERMISTOR
( ROOM TEMP. )
THERMISTOR
( ROOM TEMP. )
OUTDOOR UNIT
REFRIGERANT PIPE
 9.52mm(3/8")
REFRIGERANT PIPE
 9.52mm(3/8")
REFRIGERANT PIPE
 6.35mm(1/4")
REFRIGERANT PIPE
 6.35mm(1/4")
